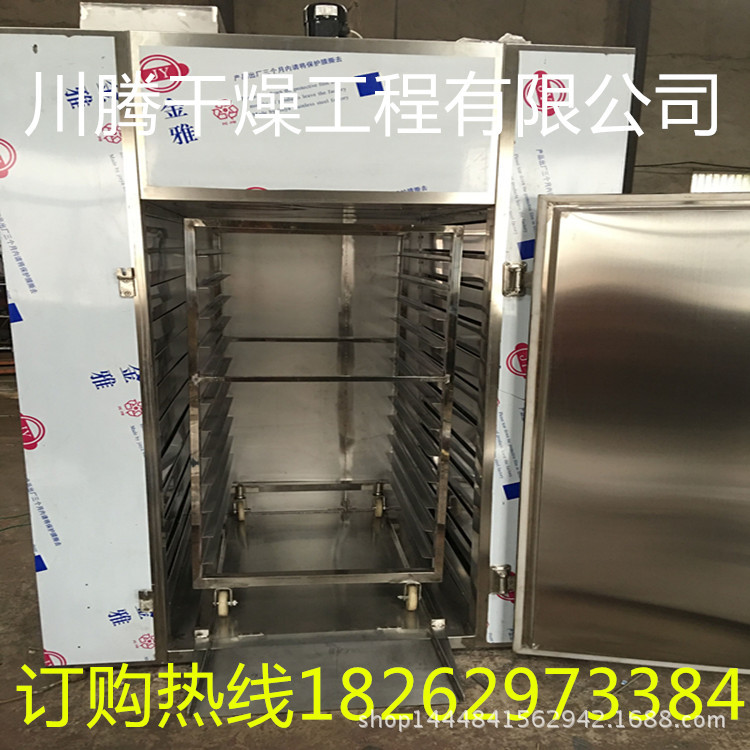

O型一門一車
手工盤和壓製盤
一、工作原理
CT-C熱風循環烘箱采用耐高溫循環風機，通過電熱管或蒸汽換熱器加熱的強製
熱風在箱內進行循環，增強瞭熱量的傳遞，提高瞭水分蒸發速率，縮短瞭乾燥時間。
整個箱體采用全封閉結構，熱空氣在箱內循環，合理排出濕熱空氣和補進新鮮空氣。
烘箱配備瞭自動控溫系統，控溫精確。箱內設有可調式均風板，箱內溫度均勻。
采用低噪音節能型內置式循環風機，運轉平衡、大大的降低瞭設備的噪音和熱量
損耗，進風口配空氣過濾器，標配有排濕裝置。
二、應用
CT-C熱風循環烘箱是為工業化大批量生產專門設計的，醫藥行業廣泛應用於
原料藥、中藥飲片、浸膏、粉劑、顆粒、沖劑、水丸、包裝瓶等物料的烘乾。也
適用於脫水蔬菜、飼料、味精調味料、化工顏料、橡膠、纖維、電子元器件、新
材料、服裝、食品等多行業的烘乾。
三、設備特點
1、整個箱體采用全封閉結構，熱空氣箱內循環，節能高效。
2、采用內置式耐高溫循環風機、大大減小熱損失、強化瞭熱量的傳遞。
3、箱內設有可調式均風板，可上下調節開度，使箱內上下溫度均勻。
4、保溫層厚80mm，材質為白色超細玻璃棉，符合GMP標準，熱損失小。
5、烘車烘盤為行業統一標準，烘盤網盤適用於多行業，互換性強。
6、自動恒溫控製、工作時間定時，機械化生產，批次產品質量穩定。
四、設備的使用
首先打開電源設定烘乾溫度和工作時間，再啟動風機開關，後
開啟自動恒溫加熱。溫度達到用戶設置最高溫度時，警鈴會提醒用
戶溫度已達到。烘箱上設置的排濕機構是用來排除箱內潮濕空氣的，
排濕閥中的開啟角度不能太大，一般排濕量要根據物料含有的水分
量來進行。
五、主要技術參數及有關說明
加熱熱源蒸氣、電、可供用戶選擇 |
|
使用溫度：蒸氣加熱50～140℃，最高150℃ | |
用電，遠紅外溫度50～350℃ | |
備用自控系統和電腦控製系統供用戶選擇 | |
常用蒸氣壓力0.02～0.8mpa(0.02～8KG/cm2) | |
配用電加熱按照I型計算15KW，實用5～8KW／h | |
特殊要求在定貨時間時表明 | |
非標烘箱價格麵議使用溫度大於140℃或小於60℃，要在定貨時註明 | |
本廠出廠烘車、烘盤尺寸統一，可以互換烘盤尺寸：640×460×45 六、示意圖 |
CT-Ⅰ型號烘箱示意圖
CT-Ⅱ型號烘箱示意圖
CT-Ⅲ型號烘箱示意圖 |
CT-Ⅳ型號烘箱示意圖
CT-C-O型號烘箱示意圖
CT-C-Ⅰ型號烘箱示意圖
CT-C-Ⅱ型號烘箱示意圖
CT-C-Ⅲ型號烘箱示意圖
CT-C-Ⅳ型號烘箱示意圖
定製烘車
型號 | 每次乾燥量 | 配用功率 | 耗用蒸汽 | 散熱麵積 | 風量 | 上下溫差 | 配用烘盤(隻) | 配套風機數量（隻） | 外形尺寸 | 配套烘車 |
CT-C-O | 50 | 0.45 | 10 | 10 | 3400 | ±2 | 24 | 1 | 14001200x2000 | 1 |
CT-C-I | 100 | 0.9 | 18 | 20 | 3400 | ±2 | 48 | 1 | 23001200x2000 | 2 |
CT-C-II | 200 | 0.9 | 36 | 40 | 6800 | ±2 | 96 | 2 | 23002200x2000 | 4 |
CT-C-III | 300 | 1.35 | 54 | 80 | 10200 | ±2 | 144 | 3 | 32002200x2000 | 6 |
CT-C-IV | 400 | 1.8 | 72 | 100 | 113600 | ±2 | 196 | 4 | 43002200x2000 | 8 |
註:材質有碳鋼、鋁合金、不銹鋼，物料最終含水量<1%
|
|
散熱器可配套各種乾燥設備使用,規格品種多樣,使用材質有:鋁合金、不銹鋼、
A3鋼表麵塗鋅、鋼鋁復合、銅製、鋼管鋁繞片。另外，散熱器可單獨用於室內
及庫房的加熱除濕，我廠可為用戶設計製作定型烘箱.
軸流風機
定性壓製烘盤
材質：不銹鋼、防銹鋁合金
|
|
| |

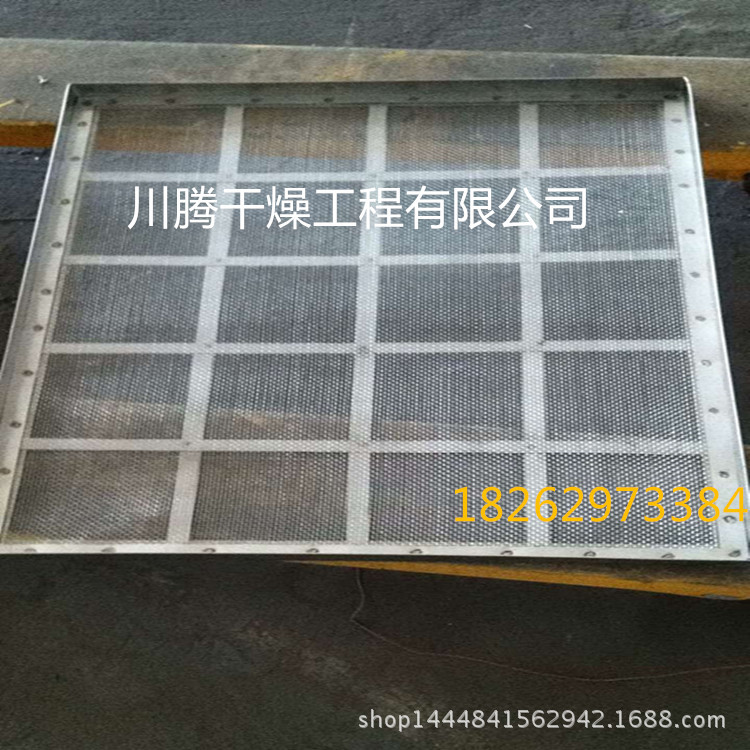

手工井字盤 | 手工井字網盤 |
| |

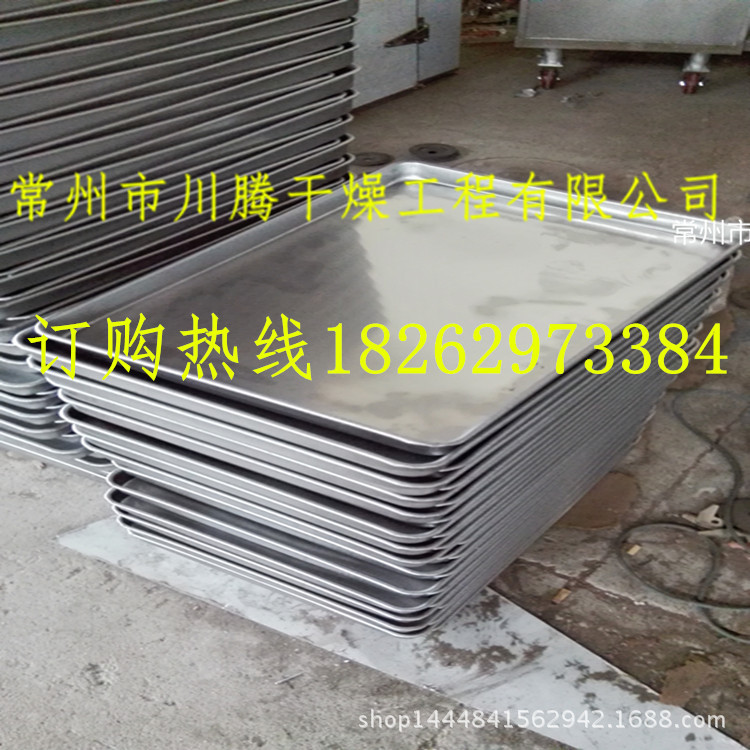

一次成型壓製盤 | 一次成型打孔盤 |
溫馨提示：材質不同價格僅供參考。型號可按客戶要求定製
