產品介紹

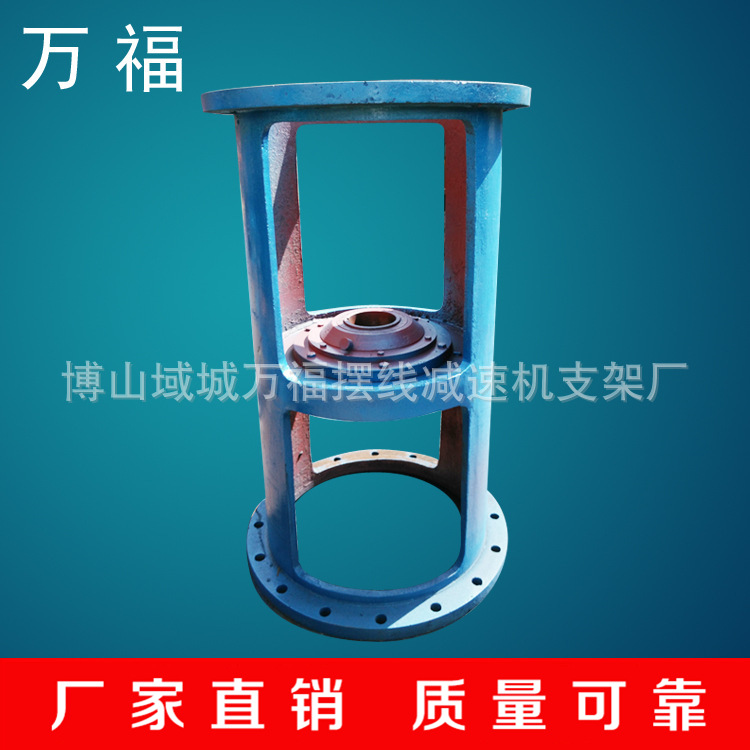

機架內佈置有一個軸承室，攪拌軸所傳遞的扭矩和彎矩全部由此軸承室來承載。能很好的保護減速機。能適用於有沖擊載荷的場合，攪拌軸與減速機輸出軸采用剛性聯軸器聯接。
※DJ――普通單支點機架
※LDJ――增高型單支點機架，用於軸向尺寸有特殊要求的場合
※DXJ――下置單支點機架，軸承室移到機架底平麵，增高攪拌軸的支承間距，提高攪拌軸的長懸臂攪拌能力。
※XD――原化工部標準單支點機架，強度好，易拆裝。
※TB――搪玻璃釜專用單支點機架，機架內自配短軸，易拆裝。

型號規格	H	H1	H2	H3	H4	輸入端介面					輸出端介面						重量(kg)
						D1	D2	D3	n1-M	H 5	D4	D5	D6	a 0	n2-φ	H6
DJ30A/B	550	320	300	15	20	140	160	190	4-M10	4	240	285	315	I20	10-φ14	6	46
LDJ30	700		450			200	230	260	6-M12					Ⅱ30	12-φ14		54
DJ35A	600	334	340	15	24	170	200	230	6-M10	5	260	320	360	I20	10-φ14	6	79
LDJ35	750		490											Ⅱ30	12-φ14		89
DJ40B	600	334	340	15	24	230	260	290	6-M12	4	260	320	360	I20	10-φ14	6	79
LDJ40	750		490											Ⅱ30	12-φ14		89
DJ45A	600	338	340	15	24	200	230	260	6-M10	5	260	320	360	I20	10-φ14	6	84
LDJ45	750		490											Ⅱ30	12-φ14		94
DJ55A/B	660	372	370	20	30	270	310	340	6-M10	6	325	400	435	30	12-φ14	6	151
LDJ55	760		470				305		8-M16	5							157
DJ65A	720	447	370	20	30	316	360	400	8-M12	6	350	420	460	30	12-φ18	6	171
LDJ65	870		520														181
DJ70A/B	720	447	370	20	30	316	360	400	8-M12	6	350	420	460	30	12-φ18	6	171
LDJ70	870		520			320			8-M16	5							181
DJ80A/B	785	495	405	25	34	345	390	430	8-M16	6	380	455	495	30	12-φ18	8	209
LDJ80	935		555			360	410	460	8-M20	5							219
DJ90A	805	519	405	25	38	400	450	490	12-M16	7	430	510	555	30	12-φ23	8	266
LDJ90	955		555														276
DJ100A/B	820	535	410	25	40	455,460	520	580	12-M20	9	480	560	600	22.5	16-φ23	10	347
LDJ100	1020		610			470				5							362
DJ110A/B	1100	665	560	30	40	520	590	650	12-M20	11	560	650	700	22.5	16-φ27	10	533
LDJ110	1150		610							6							537
DJ120A	1100	675	560	30	40	520	590	650	12-M20	11	560	650	700	22.5	16-φ27	10	553
LDJ120	1150		610														557
DJ130A/B	1200	790	560	45	45	680	800	880	12-M30	12	720	810	880	18	20-φ27	10	723
LDJ130	1400		760							9							754
DJ140A	1200	790	560	45	45	680	800	880	12-M30	12	720	810	880	18	20-φ27	12	743
LDJ140	1400		760							9							774
DJ150	1200	790	560	45	45	820	940	1020	16-M30	14	840	940	1020	22.5	16-φ33	12	765
LDJ150	1400		760							10							798
DJ160	1200	810	560	50	50	820	940	1020	16-M30	14	840	940	1020	22.5	16-φ33	12	780
LDJ160	1400		760							10							820
DJ180	1280	910	560	55	50	960	1080	1160	20-M30	14	970	1080	1160	18	20-φ33	12	887
LDJ180	1400		760							10							933

DJ.LDJ型機架特性及聯接尺寸
型號規格	攪拌軸軸端尺寸
型號規格	h 1	h 2	h 3	h 4	h 5	h 6	h 7	d 0	d 1	M 1	d 2	d 3 (h 9 )	d 4	R 1	t 1	b 1	t 2	b 2
DJ30A/B	103	3	13	22	30	3	55	30	32	M35X1.5	32.8	35	40	1	31	6	31.5	6
DJ35A	113	3	15	24	40	3	60	35	42	M45X1.5	42.8	45	50	1	41	6	41.5	6
DJ40B	113	3	15	24	40	3	70	40	42	N45X1.5	42.8	45	50	1	41	6	41.5	6
DJ45A	113	3	15	26	40	3	70	45	47	M50X1.5	47.8	50	65	1	46	8	46	8
DJ55A/B	120	4	15	28	40	3	95	55	57	M60X2	57	60	65	1	56	8	56	8
DJ65A	143	4	18	32	50	3	120	65	71	M75X2	72	75	80	1	69	10	70	10
DJ70A/B	143	4	18	32	50	3	120	70	71	N75X2	72	75	80	1	69	10	70	10
DJ80A/B	163	4	18	32	60	3	130	80	81	M85X2	82	85	90	1	79	10	80	10
DJ90A	168	4	20	36	60	3	140	90	91	N95X2	92	95	110	1.5	89	12	90	12
DJ100A/B	188	4	24	42	60	3	125	100	111	M115X2	112	115	125	1.5	109	14	109.5	14
DJ110A/B	188	4	24	42	60	3	165	110	112	M115X2	112	115	125	2	109	14	109.5	14
DJ120A	198	4	24	42	60	3	165	120	122	M125X2	122	125	140	2	119	14	119.5	14
DJ130A/B	225	4	28	46	70	3	210	130	135	M140X2	137	140	150	2	132	14	134.5	14
DJ140A	225	4	28	48	70	3	210	140	145	M150X2	147	150	160	2	142	16	144	16
DJ150	208	4	32	52	70	3	210	150	155	M160X3	156	160	170	2	152	16	154	16
DJ160	227	4	32	52	80	3	210	160	165	M170X3	166	170	180	2	162	16	164	16
DJ180	242	4	36	56	90	3	235	180	185	M190X3	186	190	200	2	182	16	183	18
