T102-DA是一款低功耗、高性能、小功率、(3-15Km)遠距離的無線數傳電臺（模塊），T102-DA系列無線數傳收發模塊主要采用高速射頻數字芯片技術，融合我司無線產品設計理念和先進的技術水平，將無線數傳產品的軟件和硬件技術相結合的高新技術產品。該系列無線數傳產品被廣泛應用於無線數據傳輸和自動化無線數據控製等領域，隨著應用領域的拓寬和產品性能的不斷創新，T202系列產品與同行業產品相比技術指標和產品性能方麵更具優勢。
技術特性
序號 | 技術指標 | 參數 | 備註 |
1 | 傳輸方式 | 透明傳輸 |
|
2 | 調製方式 | GFSK |
|
3 | 工作模式 | 半雙工工作模式 |
|
6 | 應用級別 | 工業級 |
|
7 | 傳輸距離 | 3-15Km（傳輸距離與天線選擇和環境相關） |
|
10 | 高速傳輸 | 1200～38400bps傳輸速率 |
|
11 | 介面選擇 | RS232 RS485 TTL | 選擇一種介面 |
12 | 頻率精度 | 2.0ppm | 頻率穩定度 |
4 | 溫度范圍 | -40℃～+80℃ |
|
5 | 環境濕度 | 0-90%無冷凝 |
|
8 | 體 積 | 96mm×44mm×12mm | 不含天線 |
9 | 重 量 | 300g | 不含天線重量 |
功能特性
1 | 工作頻段 | ISM 433MHz 868MHz 915MHz | 可選擇 |
2 | 工作電源電壓 | DC 2.7-6V |
|
3 | 傳輸距離 | 3-15公裡 |
|
4 | 接收電流 | 21mA |
|
5 | 接收靈敏度 | -116dBm@9600bps |
|
6 | 發射電流 | 1000mA | 與介面相關 |
7 | 待機功耗 | 400uA | CE腳為高 外中斷串口開啟 |
8 | 關斷模式 | <1uA | CE腳為低 |
9 | 串口傳輸速率 | 1200-38400bps |
|
10 | 空中傳輸速率 | 50kbps |
|
11 | 數據格式 | 9600,8,n,1 | 軟件可調整
|

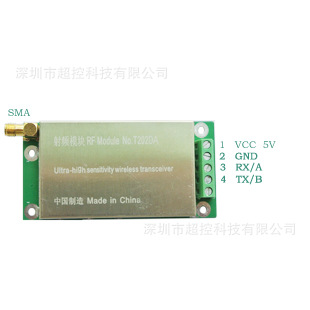

通訊串口接線定義

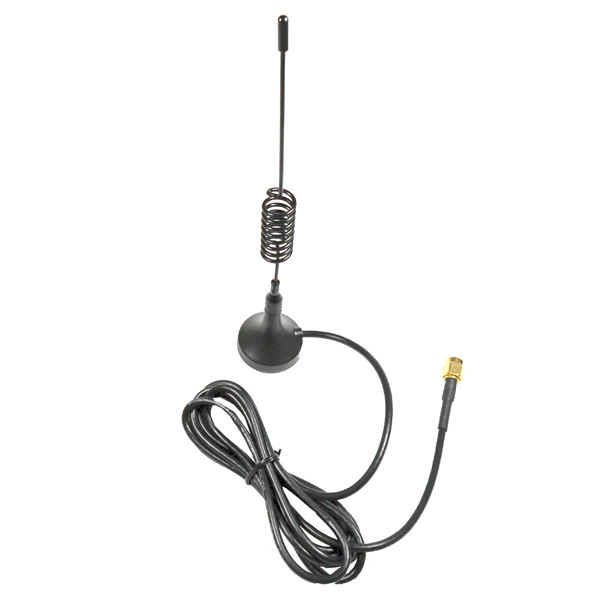

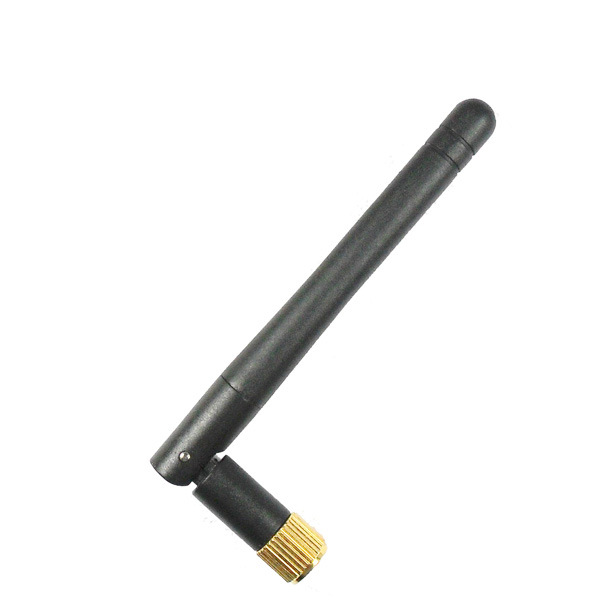

天線選擇
產品出廠標準配置
出廠默認設置 | |
指標類型 | 技術指標 |
數據傳輸速率 | 9600bps,8,N,1 |
空中傳輸速率 | 9600bps |
外部供電電源 | DC 5V |
數據通訊介面 | 客戶定製 |
