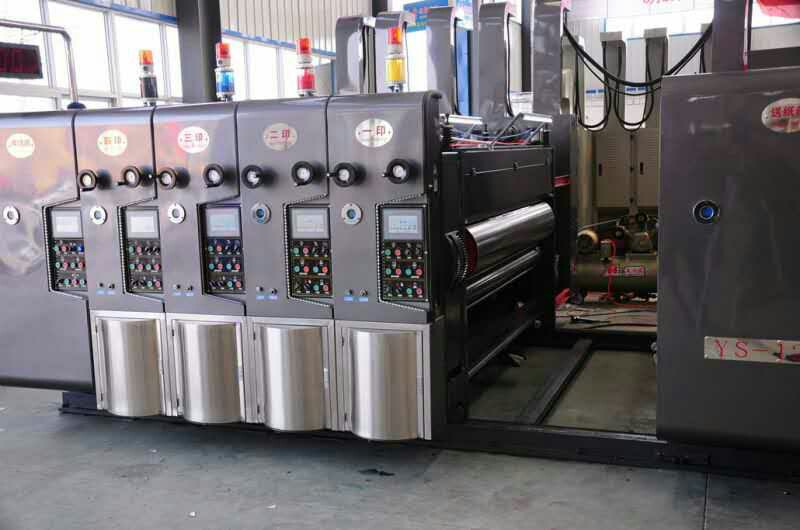

1200×2400型前緣式高速水墨瓦楞紙板四色印刷圓壓圓模切機功能配置及技術參數如下:一、送紙部（一組）1、機臺離合1）、電動控製機臺離合附警鈴，進行間持續響鈴警示，確保作業人員安全。2）、傳動軸附安全離合器，避免誤動作而損壞 機器（觀臺未固鎖時，主機無法啟動運轉）。3）、氣壓式聯鎖裝置。4）、主機馬達啟動保護裝置。2、前緣送紙系統（國產）1）、前緣送紙機構可以最大幅度的減少紙板進紙過程中的堵塞現象。2）、吸風機輔助送紙，確保彎曲紙板順利送入，風量可以根據紙板的大小進行各區段的調整，最大限度的保證紙板的真空吸附力，使送紙更加準確。3）、前擋紙、後擋板采用手動調理間隙，進紙左右側檔電動調整間隙。4）、進紙輪采用聚氨脂材料製成，摩擦力大、耐用度長。5）、適合於三層、五層、七層瓦楞紙板，包括E型瓦楞紙板。6）、供紙計數器，設定、顯示生產數量。3、吸塵裝置1）、裝有優質毛刷，可大量清除紙板刷麵上的雜質，提高印刷品質。並配有上吸風除塵功能。4、送紙部1）、無縫鋼管，包裹耐磨橡膠，並做平衡校正。2）、下送紙輥鍍鉻。3）、送紙輥間隙刻度電動調整，調整范圍0—11mm。5、自動歸零裝置1）、送紙部、印刷部電動式自動歸零。2）、一般紙箱使用逢動歸零裝置，試印二張即可調整至正確位置，減少紙板浪費。二、印刷部（四組）1、印刷輥1）、外徑為Φ391mm（含版外）2）、鋼板材質，表麵研磨、鍍硬鉻。3）、平衡校正，運轉平穩。4）、棘輪固定式卷版軸。5|）、全版式板溝，適用9mm掛版條。6）、裝卸印刷板，腳踏開關電動控製正反轉。7）、印刷輥間隙刻度盤電動調整，調整范圍0—11mm。2、印刷壓輥1）、鋼管表研磨、鍍硬鉻。2）、平衡校正，運轉平穩。3）、印刷壓輥間隙刻度盤電動調整，調整范圍0—11mm。4）、送紙輥間隙刻度盤電動調整，調整范圍0—11mm。3、金屬網紋輥（網紋輥目數可根據用戶要求選用）1）、鋼管表麵采用先進的電鍍硬鉻工藝、堅厚、平滑耐磨。2）、網點一致，上墨均勻。3）、延長印版和橡膠輥使用壽命。4）、網紋輥間隙刻度盤手動調整。4、橡膠輥1）、鋼管表麵包裹耐磨橡膠。2）、橡膠輥中高特殊研磨，傳墨效果好。5、送紙上、下輥1）、上輥：無縫鋼管，配四個送紙輪。2）、下輥：無縫鋼管，表麵研磨，鍍硬鉻。3）、送紙輥間隙刻度盤電動調整，調整范圍0—11mm。6、油墨循環1）、氣壓式隔膜泵，供墨穩定，操作保養簡單。2）、油墨濾網，過濾雜質。7、印刷相位固定裝置1）、氣壓式剎車機構。2）、當機臺分離或調整相位時，剎車機構限製機臺轉動，保持原有齒輪位置固定點。8、每機組備有缺墨報警系統。印刷部裝配電腦記憶訂單功能（50個訂單）。模切部:1、輥筒為優質鋼表麵鍍硬鉻，並作平衡校正，增加其運轉穩定性和可靠性。2、刀模輥、軟輥采用國際標準尺寸，刀模輥直徑為361mm，軟輥直徑為391mm（優力膠套外徑402mm），可在任何地方購買到合適的模板及膠墊。3、刀模輥與膠墊輥的間隙采用電動調整，即可設置參數，又可顯示調整數據。4、模切輥相位采用三行星構造，精度高、承載力大，停止、運轉都可電動數字式360°調整。5、當停止送紙時，軟輥自動升起，減少軟輥的磨損。6、膠墊采用臺灣生產聚胺脂氈套（超耐牌），可以達到100%切斷率，切口光滑，膠墊的調換順序應以膠墊的裝卸操作手冊為準。7、膠墊輥采用機械凸輪式左右移動（40mm）裝置，每一刀都在不同位置，有效延長瞭氈套的使用壽命。8、刀模輥可電動軸向調整距離±10mm。9、模切上、下輥直徑不同，但兩輥的線速度相等。可以控製模切刀的圓周方向上無限不循環的工作，使膠套的磨損更加均勻。10、線速度補償裝置，當軟輥直徑改變時，線速度自動補償裝置自動進行跟蹤補償，無需人調整速度，保證瞭每批紙箱模切的尺寸完全一致，同時大大延長瞭氈套和刀模的使用壽命。11、軟輥自動修復裝置可對磨損後的氈套進行多次修復，修復後的氈套平整光潔，保持同新的氈套一樣的使用性能。極大的提高氈墊的重復使用12.模切部裝配有輔助主電機五、傳動齒輪1）、20Cr合金鋼材質，經調質、高頻淬火、剃齒而成。2）、七級精度、運轉順暢、噪音小、硬度HRC45-50、壽命長、磨損小，可以長期保證印刷套色精度不變。3）、相位齒輪采用40Cr合金鋼，經調質、高頻淬火、剃齒、硬度HRC50-55.4）、行星齒輪采用20CrMnTi，經滲碳、滲氮處理，淬火、回火後HRC58-62。六、主要技術參數機器設計速度（張/分） 150最高速度 150經濟時速 （張/分） 120最大進紙尺寸（mm） 1200×2350最小進紙尺寸（mm） 350×600最大印刷麵積（mm） 1200×2300標準印版厚度（mm） 4最大模切尺寸（mm） 1200×2300印刷滾筒軸向調節 ±10七、電機明細表（電機功率如有改動恕不另行通知）（一）、送紙部 名 稱 規 格 數量1、主電機 18kw變頻電機 1臺,模切部11kw輔助變頻電機2、機臺開合2.5kw減速馬達 1臺3、吸紙輔助風機7.5kw電機 1臺（二）、印刷部1、相位調整 0.37kw電機 5臺2、橡膠輥空轉 0.5kw速電機 4臺八、其它說明：名稱 產 地 數量膠 輥 蘇州京通產品 全部網紋輥常州海力製輥 全部陶瓷棍兩根，常州海力。印刷版輥軸承 哈爾濱交流接觸器、熱繼電器、按鈕法國施耐德 全部氣動單向隔膜泵 武漢金長江 全部變頻器 DELTA（臺達）深圳三拓 全部氣動電磁換向閥 上海。出廠價39萬，不含稅，含運費。
