ASV3/AJ型蓄能器安全閥組
ASV3/AJ TYPE Accumulator Safety Valve Group

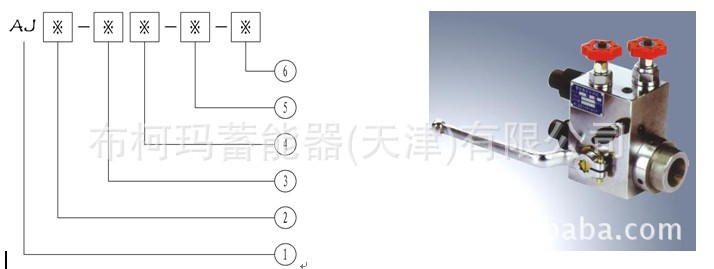

1.型號說明Model Explain
① 產品代號Produt Code：AJ型安全閥組 AJ Type safety valve group
②卸荷形式Unloading Mode: S－手動（標準）Standard manual
C－插裝式溢流閥 Insert Load Type Overflow Valve
D－疊加常閉式帶電磁球閥(added with normal close solenoid ball valve)
③ 公稱通徑Nominal Path：10、20、32mm
④ 安全壓力等級Safety Pressure Grade：H1－16MPa,H2－25MPa,H3－32MPa
⑤結構形式Structures：A－直動式溢流閥Direct action overflow valve
B－先導式溢流閥Pilot overflow valve
⑥ 蓄能器連接螺紋Joint thread of accumulator：M27×2 , M42×2 , M60×2 , M72×2
2.概述general
AJ型蓄能器控製閥由截止閥、安全閥和卸荷閥等組成，安裝於蓄能器和液壓系統之間，用於控製蓄能器油的通斷、溢流、卸荷等工況。
AJ model is control valve unit for accumulator composed of the cut-off valve, safety valve and discharge valve. It is connected the accumulator with hydraulic system. Used for fluid of accumulator cut off, overflow and discharge function etc.
3.技術參數 the technique data
公稱壓力 (Nominal Pressure) ：10～31.5MPa.
適用介質 (Apply Fluids ) ：礦物油、水-乙二醇和乳化液( mineral oil, water and glycol).
介質溫度 (liquid temperature)：-15℃～+65℃

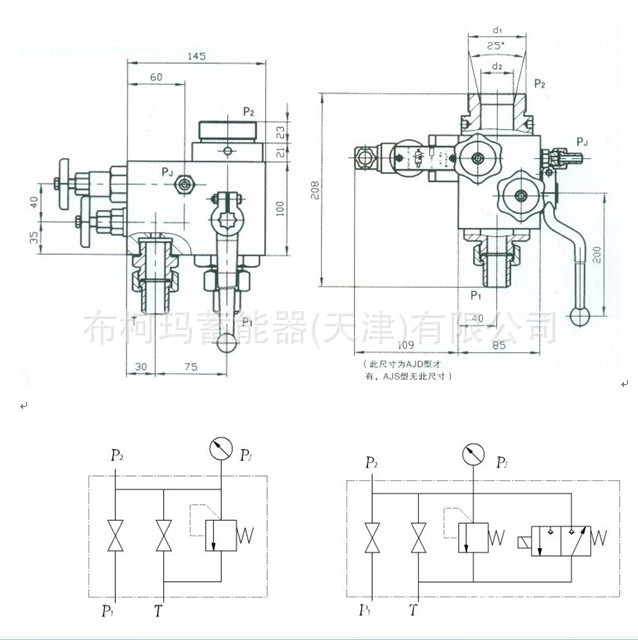

4.外形尺寸the exterior dimensions
型號MODEL：AJ S - ※※ -A 型號MODEL：AJ D - ※※–A
型號 Model | d1 | d2 | P1口 | T口 | PJ口 |
AJ※-10※-A-※ | M27×2、M42×2 | φ28 | JB2099接管18 | JB2099接管14 | JB2099接管10 |
AJ※-20※-A-※ | M42×2、M60×2 | φ34 | JB2099接管28 | JB2099接管28 | JB2099接管10 |
AJ※-32※-A-※ | M60×2、M72×2 | φ34 | JB2099接管42 | JB2099接管28 | JB2099接管10 |
