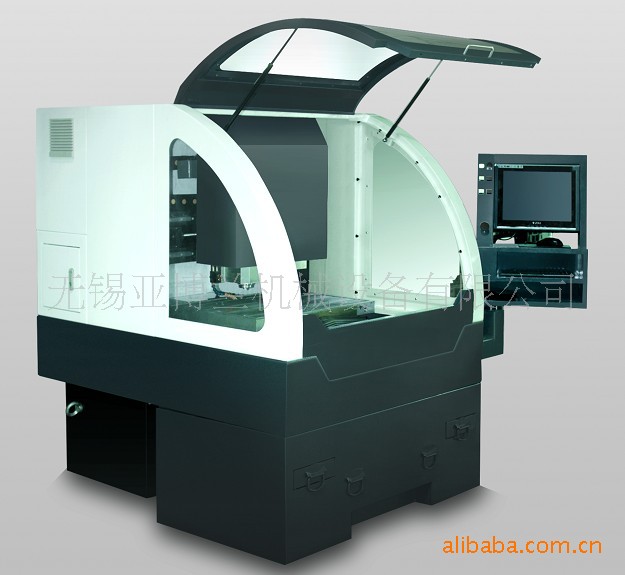

該高速高光加工機械是一款精密切削鋁合金飾片、IT飾片、亞克力、手機按鍵、手機麵板玻璃及小型復雜高速切削和高光麵加工的最佳選擇。
床身整體采用天然花崗巖材料,機床本身變形小,穩定性高,可靠性強,加工穩定。
Y軸導軌采用塗層精密級線性導軌,使承載工作的Y軸導軌耐磨性更強,並且永不生銹。
采用進口的超高速的陶瓷珠軸承及氣源主軸,使之主軸轉速為40000-120000轉,為我們切削效率及穩定性提供更有力的保證。
真空吸附工作臺及冷卻,考慮客戶加工工作的特殊性,我們還為您提供瞭方便快捷的真空吸附工作臺。另外,也根據超高轉速及工作的特性,自備瞭酒精霧狀噴頭,利用酒精的揮發性及在切削過程中可吸收大量的熱量,且對環境也不存在污染,使得冷卻效果在最佳狀態。
型號 | Type | PX-540 | PX-650 |
工作行程 | Operating strode |
|
|
X軸行程 | Stoke for X axis | 雙軸(doublespindle)700mm單軸(single spindle)430 mm | 400mm |
Y軸行程 | Stoke for Y axis | 500mm | 400mm |
Z軸行程 | Stoke for Z axis | 80mm | 80mm |
工作臺麵至主軸端麵距離 | Distance between table and spindle | 90mm | 90mm |
工作臺 | table |
|
|
工作臺尺寸 | Working table size | 700mm×500mm | 400mm×400mm |
最大承載重量 | Maximum load weight | 50kg | 50kg |
T型槽 | T tank | 8-15.5×15mm | 8-15.5×15mm |
主軸 | Spindle |
|
|
功率 | Power | 12kw | 1.2kw |
主軸最高轉速 | Hightest speed of spindler | 3.6萬6萬8萬 | 3.6萬6萬8萬 |
主軸彈性夾頭 | Collet of spindle | ER20/ER25/BT30 | ER20/ER25/BT30 |
刀具夾持柄 | Handle of spinle | ¢1~¢6mm | ¢1~¢6mm |
進給速度 | Feeding speed |
|
|
快速進給 | High speed feeding (X、Y、Z) | 12mm/min | 12mm/min |
切削進給 | Feeding (X、Y、Z) | 9m/min | 9m/min |
機床精度 | Precision of machine tool |
|
|
定位精度 | Setting precision(X、Y、Z) | 0.01mm | 0.01mm |
重復定位 | Resetting precision (X、Y、Z) | 0.005mm | 0.005mm |
機床動力 | Power of machine too |
|
|
壓縮空氣壓力 | Compressional air pressure | 5~7Kg/cm2 | 5~7Kg/cm2 |
電源及總功率 | Power and total out put | 220/5.5KW | 5.5KW |
機床尺寸 | Size of machine |
|
|
機床高度 | Height of machine | 1700mm | 1571mm |
占地麵積(LXW) | Dimension (LXW) | 1410mm×1420mm | 1800mm×1600mm |
重量 | Total weight | 2500kg | 80kg |
