產品品牌：瑞電Suiden

產品型號：SHD-15F

用途：干燥加熱

功率：15.6 KW

外形尺寸：W967×D478×H542mm

外形尺寸：W967×D478×H542mm m

重量：60

重量：60 kg





大容量系列 《H系列》 高品質大容量 電子溫度調控機能 SHD-30HII / SHD-40HII
●電加熱型熱風無污染。 ●數顯溫度控制機能。 ●產生熱風的基本性能與FⅡ系列相同。
■熱風機H系列式樣表 系列區分 H系列 機器品番 SHD-30H II SHD-40H II 電熱器部分 電源（50／60HZ）［V］ 3相200 3相200 電熱容量［kW（A）］ 30 40 溫度調節器 電子制域P.I.D 制御方式 無接點SSC式 調節溫度范圍（注1） 常溫～350℃ 出風口最高溫度 （注1） 350℃ 送分機部分 電動機的種類和容量 3φ200V1.5kW 最大風量 （50/60Hz）［m3/min］ 30/36 最大靜壓 （50/60Hz）［kPa］ 1.96/2.85 風量調節方式 調節風門 （選配件， 可變頻式30Hz～60Hz） 實際最大風量［m3/min］ 23.7/26.3 21.2/24.7 熱風口/吸入口的 合適管徑［mm］ φ150/φ150 吸入口最高溫度 （循環使用時）［℃］ 230 外形尺寸 （寬W×長D×高H）［mm］ 1220× 613×695 1470× 800×1111 重量（本體重量）［kg］ 115 228 設置條件 設置條件 水平置放在無風雨的屋內 接線 接地（D類） 漏電保護 電流靈敏度 100mA以上 100A型 電流靈敏度 100mA以上 125A型 周圍環境溫度和濕度 ±0～＋40℃80％RH以下 ※電氣規格條件 38mm2×4芯以上 電源規格的種類根據環境使用。 另外在延長的場所中請選擇適當的電氣規格 指使用環境溫度20°時， 傳感器安置位置的溫。 特記（注1） 根據高溫爐的設置狀況， 隔熱性能， 使用周圍環境溫度等不同， 溫度會有變動。

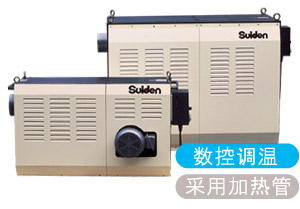

數控電子溫度調控 《FⅡ系列》 ・帶有數控表示溫度控制機能。 ・干凈的熱風電器加熱器。 ・采用信賴性高的電熱器。 SHD-1.3FII / SHD-2FII / SHD-4FII / SHD-6FII / SHD-9FII / SHD-15FII
●溫度調節采用P.I.D驅動方式的無接點電子控制 ●產生無污染的干凈熱氣 ●采用數顯觸摸屏 ●采用電加熱，準確簡單控制溫度 ●輕量省空間 ●采用加熱管 ●帶有高安全性的過熱防止裝置 ●另售品‘遙控盒，遙控遠距離操作’ ●另售品‘外部溫度感應器‘可直接控制外部溫度’ ●另售品‘基版-F’ ●帶有加熱器保護機能（3分鐘保護）
■熱風機FⅡ系列式樣表 系列區分 FⅡ系列 商品名稱 SHD-1.3FII SHD-2FII SHD-4FII SHD-6FII SHD-9FII SHD-15FII 電源（50／60HZ） 100V 単相200V 3相200V 3相200V 3相200V 3相200V 消費電力（50／60HZ） 1.4/1.4 kW 2.1/2.1 kW 4.1/4.2 kW 6.1/6.2 kW 9.1/9.2 kW 15.4/15.6 kW 電流（50／60HZ） 13.5/13.6 A 10.2/10.3 A 12.2/12.3 A 18.0/18.1 A 26.9/27.2 A 45.0/45.3 A 溫 度 調 節 電子制御P.I.D 制 御 SSC式 熱風循環溫度調節范圍（注1） 常溫～350℃ 熱風循環溫度調節范圍（注1） 200℃ 300℃ 350℃ 350℃ 電動機種類和容量 （50／60HZ） 1φ100V （46/58W） 1φ200V （47/60W） 1φ200V （110/155W） 1φ200V （150/230W） 3φ200V （360/560W） 最大風量（50／60HZ） 1.7/2.1 m3/min 3.7/4.3 m3/min 5.0/6.0 m3/min 10.0/12.0 m3/min 最大靜壓（50／60HZ） 333/480 Pa 627/882 Pa 725/1068 Pa 1177/1677 Pa 風量調節方法 調節風門 適合管徑 （熱風排出口/吸入口） φ50mm/φ75mm φ75mm/φ100mm φ100mm/φ100mm 吸入口最高允許溫度 （循環使用時） 200℃ 外形尺寸 （寬W×長D×高H） W524×D344× H469mm W578×D359× H522mm W612×D364× H522mm W967×D478× H542mm 重　　　　　量 26kg 33kg 35kg 60kg 設置 條件 設置場所 水平設置在不進風雨曬不到太陽的地方 地線 接地（D類） 漏電總開關 電流靈敏度 100mA以上 20A型 電流靈敏度 100mA以上 15A型 電流靈敏度 100mA以上 15A型 電流靈敏度 100mA以上 20A型 電流靈敏度 100mA以上 30A型 電流靈敏度 100mA以上 60A型 周圍環境溫度和濕度 0～＋40℃.80％RH以下 電源線要求 2.0mm2 VCT3芯 （注2） 2.0mm2 VCT4芯 （注2） 3.5mm2 VCT4芯 （注2） 5.5mm2 VCT4芯 （注2） 14.0mm2 VCT4芯 （注2） 特　　注 （注1）注指使用環境溫度20°時，傳感器安裝位置的溫度。               根據高溫爐的設置狀況，隔熱性能，使用周圍環境溫度等不同，溫度會有變化。 （注2）在電源線種類(VCT)不能符合當場環境的時候，請選擇使用能符合環境的電源線。

《定制品》設備內置用組件產品 　　　　　熱風產生性能與SHD-FII系列相同，另外還備有省去了數控調溫功能的SHD-GII系列。 　　　　　適合作為內置于機械或設備的熱風用組件產品。詳情請咨詢本公司。



遙控器盒-FII F系列專用配件
購入本體后可能還會增加設備，即使在使用F消音盒的場所也要根據電熱器部分范圍機能防止異常溫度上升而導致機器過熱，請保護好本體。

遙控器盒線 （5m、10m、15m、20m） F系列專用配件
另售的遙控器盒F必需和機器本體連接。 （注）根據線的長短，價格和交貨期會存在差異， 　　   請先確認長度。
（注）遙控器盒線是DC（直流）線。 　　   為防止雜音和誘導電壓等引起的誤操作， 　　   請不要將遙控器盒線和其它AC（交流電）平走。

另售基板F F系列專用配件 將基板F鏈接到熱風機上會有以下效果。
●用戶的設備可以和本機聯動（開·關）    將信號燈或是警報器等接到C接點處，    本體出現異常等會提醒。 ●使用時需要您準備開關，電線等。 （注）本回路為DC12V,10mA, 所以請選擇DC12V,10mA可運作的開關。 噪音或是誘導起電壓等原因 會導致錯誤操作發生，為了防止其發生 請不要將遙控線和其它的交流電流接近并平走。

外部溫度傳感器 F系列，H系列 專用配件
干燥箱和爐內溫度是可以控制的，直接控制時要求到達二個方面，使用本品要和上記的遙控盒F和遙控線F一起用,根據感熱部以及遙控線的長度的不同而使價格和交貨期不同，請事先咨詢。 長度 品　番 5m AT-305Y 10m AT-310Y 15m AT-315Y 20m AT-320Y
（注）外部溫度感應器電流微弱，             噪音或是誘導起電壓等原因會導致錯誤操作發生， 　　    為了防止其發生請不要將遙控線和其它的交流電流接近并平走。 ★在使用H系列時不需要遙控器盒F和遙控器線F。 　可直接連接本體。

用途	用途：所有干燥、除濕、加熱的必備的好產品。	功率	9.1（KW）
外形尺寸	62W×37D×53H（m）	重量	35（kg）

SHD   熱風機 用途：所有干燥、除濕、加熱的必備的好產品。1、電子部口、基板洗凈后的干燥。2、食品干燥、熔解、解凍、取霜。3、印刷品的干燥。4、衣服、鞋、用具的干燥。5、玻璃器具、容器的干燥，加熱除菌。6、聚乙烯、樹脂等原料的預備干燥。7、產品及部品的耐久使用測試。8、溫室的溫度管理。9、冬季的暖房。10、木材的干燥。11、部品的預備加熱。12、制造橡膠工藝過程中的干燥。 特點：1、產生不污染空氣的干凈熱風。2、帶有操作簡單的數字顯示溫度控制功能。3、電加熱方式使溫度更容易控制。4、輕便小巧、節省空間。5、采用高品質的不銹鋼管狀加熱器。6、內置高安全性的過熱保護裝置。7、內置加熱器保護功能（3分鐘后停機保護） 型號SHD-2FSHD-6FSHD-9F電源日本電壓單相200V日本電壓3相200V日本電壓3相200V消費電力2.1kw6.1kw9.1kw電流10.2A18.0A26.9A溫度調節范圍常溫～350℃吐出最高溫度200℃350℃最大風量1.73.75.0最大靜壓333Pa627Pa725Pa重量26kg33kg35kg外形尺寸53W×35D×47H58W×36D×53H62W×37D×53H適合管子吐出Ø50/ Ø75吸入吐出Ø75/ Ø100吸入吐出Ø100/ Ø100吸入電源線條件2.0m㎡VCT3芯3.5m㎡VCT4芯5.5m㎡VCT4芯   擴大用途可選擇配套品1、搖控盒控制干燥爐,高溫爐溫度以及遠離主機操作時必須使用此遙控盒,主機購買后再追加安裝也可。使用遙控盒時主機的加熱范圍控制機能也會啟動防止溫度異常上升，保護主機安全。2、耐熱管5米（耐熱溫度：180℃）熱風機專用耐熱，阻燃性管。有Ø50mm，Ø75mm，Ø100mm三種直徑的三種型號根據主機的口徑大小來選用。3、 搖控盒線5米另賣的遙控盒和主機連接用電線。 4、外部溫度探測器AT350Y直接控制干燥爐，高溫爐溫度時，建議購買此款。（外部溫度探測器）和（遙控盒），遙控線。
