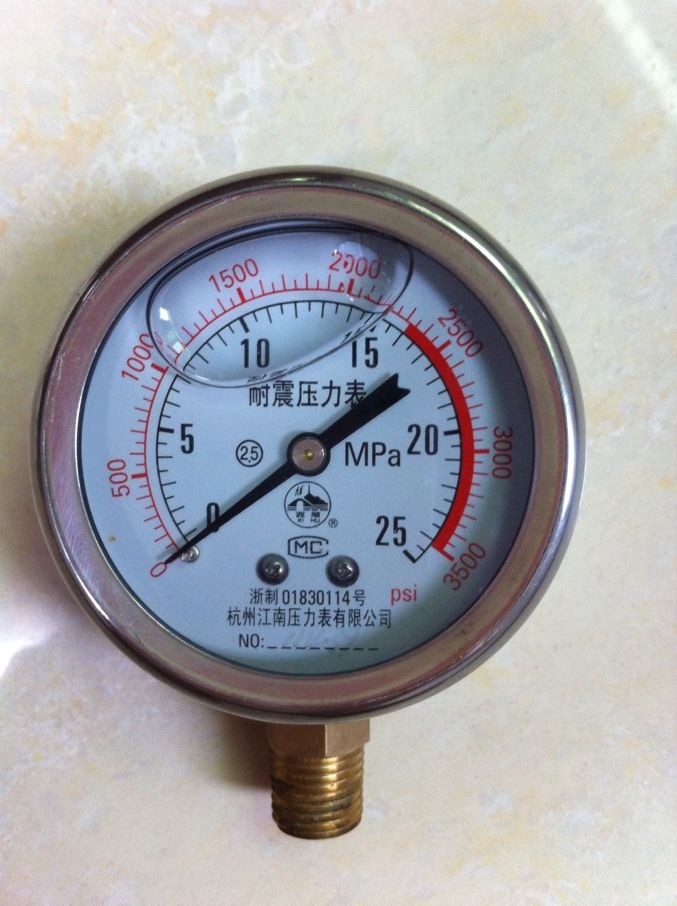

耐震壓力表適用於環境劇烈振動場所，可耐受介質的脈動，沖擊及突然卸荷，機表指示穩定清晰。廣泛應用於機械、石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。

基本簡介

適用場所

耐震壓力表適用於環境劇烈振動場所，可耐受介質脈動，沖擊及突然卸荷，機表指示穩定清晰。廣泛應用於機械，石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。

耐震壓力表原理:

^[1]由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。

耐震壓力表內部結構原理圖

耐震壓力表外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。

耐震壓力表在外殼內填充阻尼液(一般為矽油或甘油)的機表，能夠抗工作環境振動和減少介質壓力的脈動影響。

型號規格

YN50徑向；YN50Z軸向無邊；

YN60徑向；YN60T徑向帶後邊；YN60Z：軸向無邊；YN60ZT軸向帶邊

YN100徑向；YN100ZT軸向帶邊；YN100Z軸向無邊；

YN150徑向

測量范圍：-0.1～0;-0.1～0.06;-0.1～0.15;-0.1～0.3;-0.1～0.5;-0.1～0.9-0.1～1.5;-0.1～2.4;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;0～1.60～2.5;0～4.0;0～6.0;0～10;0～160～25;0～40;0～60;0～100

使用工作溫度：-5℃~55℃；-25℃~55℃

螺紋：YN50;YN60：14*1.5；G1/4;ZG1/4;NPT1/4;10*1

     YN100:20*1.5

安裝註意

1． 機表使用環境溫度為-40~70℃，相對濕度不大於80%，如偏離正常使用溫度20±5℃時，須計入溫度附加誤差。

2． 機表必須垂直安裝，力求與測定點保持同一水平。

3． 機表正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量最低都不應低於下限的1/3，測量真空時真空部分全部使用。

4． 使用時如遇到機表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或聯系生產廠傢維修。

5． 機表應避免震動和碰撞，以免損壞。

6． 訂貨時請註明：機表型號及名稱；機表的測量范圍；機表的精度等級偏離正包裝要求和其它。

7． 根據用戶使用要求進行特殊設計。

故障排除

耐震壓力表在運行中常見的故障及原因：

一、指針抖動大。原因：1、被測介質壓力大；2、壓力計的安裝位置震動大。

二、壓力表無指示。原因：1、導壓管上的切斷閥未打開；2、導壓管堵塞；3、彈簧管接頭內污物淤積過多而堵塞；4、彈簧管裂開；5、中心齒與扇齒磨損過多，以至不能嚙合。

三、壓力指示誤差不均勻。原因：1、彈簧管變形失效；2、彈簧管自由端與扇形齒輪，連桿傳動比調整不當。

四、壓力表指針有跳動或呆滯現象。原因：1、指針與表麵玻璃或刻度相碰有摩檫；2、中心齒輪軸彎曲；3、兩齒輪嚙合有污物；4、連桿與扇齒輪間的活動螺絲不靈活。

五、壓力去掉後，指針不能恢復到零點。原因：1、指針打彎；2、遊絲力短不足；3、指針松動；4、傳動齒輪有摩檫。

六、傳動比失調。

七、壓力表指示偏低。原因：1、傳動比失調；2、彈簧管有滲漏；3、指針或傳動機構有摩檫；4、導壓管線有泄露。

八、指針不能指示到上限刻度。原因：1、傳動比小；2、機芯固定在機座位置不當；3、彈簧管焊接位置不當。

螺紋規格

在 國內的工程上，壓力表一般選用的是公製螺紋接頭，如M20*1.5，在一些小表徑上用M14*1.5或M10*1的螺紋。另外，有些項目可能會用到英製螺 紋接頭，如G1/2，小表徑的用G1/4或G1/8.以上兩種都是直螺紋，是端密封，安裝時需根據不同的工況選用不同的墊片.
