光柵尺的用途：
    目前在精密機加工和精密位移測量時常采用光柵尺做為測量傳感器，其後麵直接接入二次機表，或數控系統進行位移測量。測量的精度主要有傳感器精度決定。隨著電子技術和單片機技術的發展，光柵傳感器在位移測量系統將得到更廣泛應用，並逐步向智能化方向轉化。該測量系統采用光柵移動產生的莫爾條紋與電子電路相結合來完成對位移量的自動測量，它具有判別光柵移動方向、預置初值、實現自動定位控製及過限報警、自檢和掉電保護以及誤差修正等功能。

應用范圍：
1、各類測量機構、機器的位移測量：彈簧試驗機、三座標機、投影機、顯微鏡。
2、各類機床的數顯系統：車床、銑床、磨床、鏜床、鉆床、線切割、火花機等。
3、各類數控機床的配套使用：數控銑、加工中心、數控磨等。
4、可接PC、PLC用於各類自動化機構的位移測量。

光柵尺參數：
測量范圍：50mm～3000mm
光柵柵距：0.02mm

光柵柵線：50線對/mm
反應速度：120m/min(0.005mm)    20m/min(0.001mm)
工作溫度：0-45℃
存儲溫度：-20℃-70℃

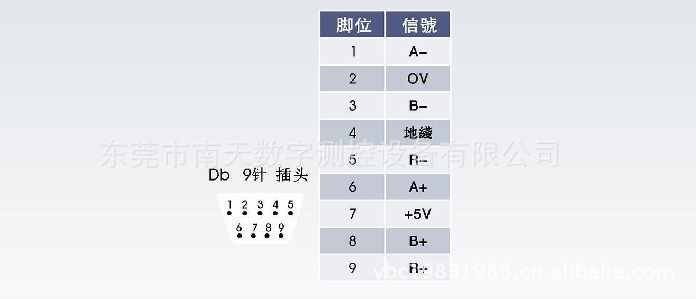

輸出訊號：TTL 、EIA-422-A
供應電壓：DC 5V ±5%  、24V
電纜線長：2.5米(可加長)
讀數頭滑動系統：垂直式五軸承，滑行暢順
光學測量系統： 透射式紅外線光測量系統，紅外線波長880nm。
