角度傳感器使用說明書

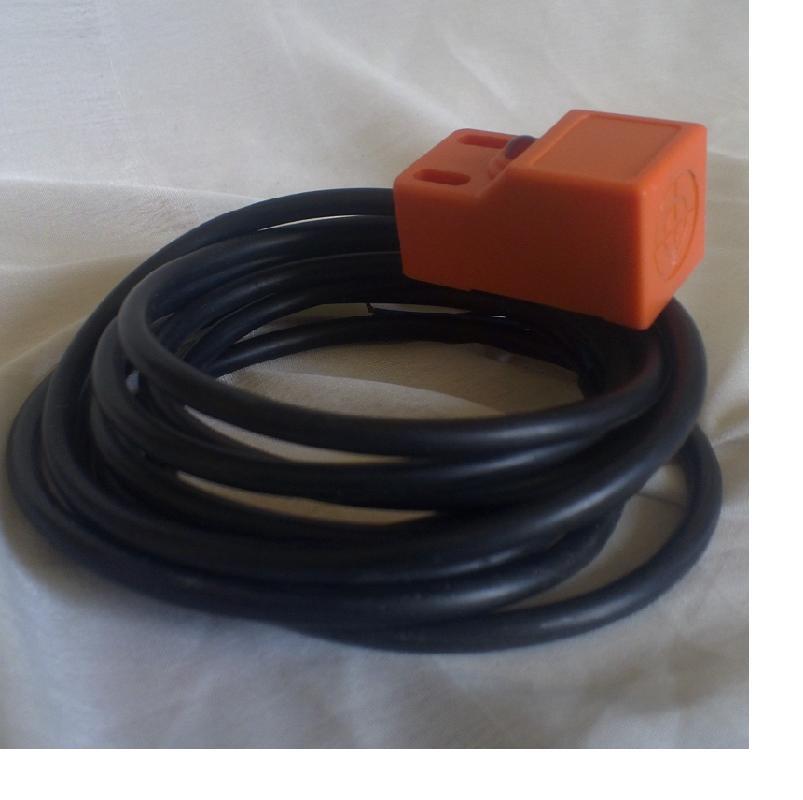

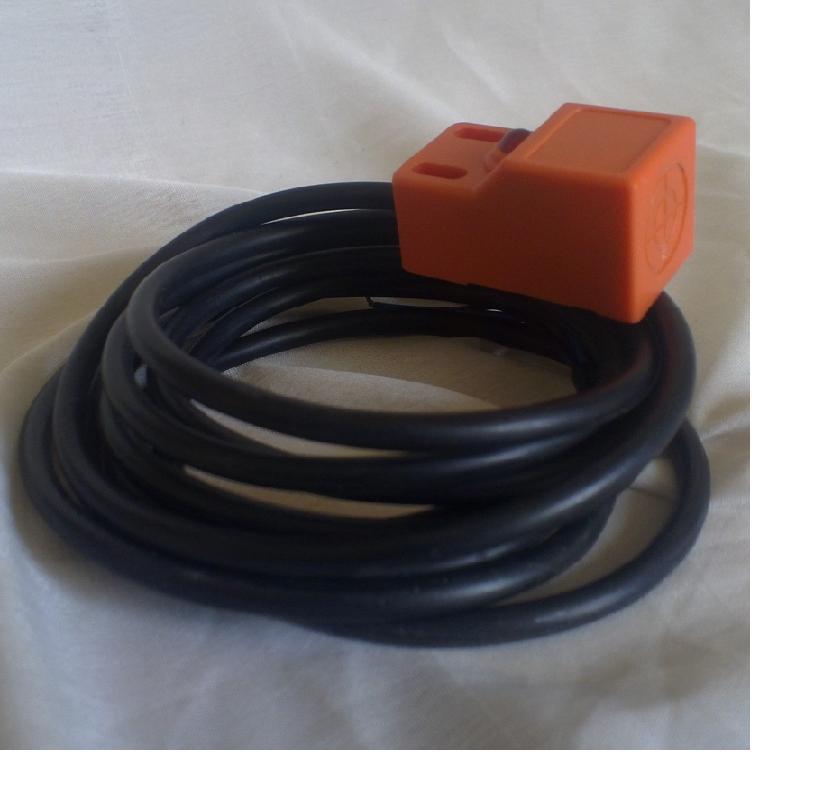

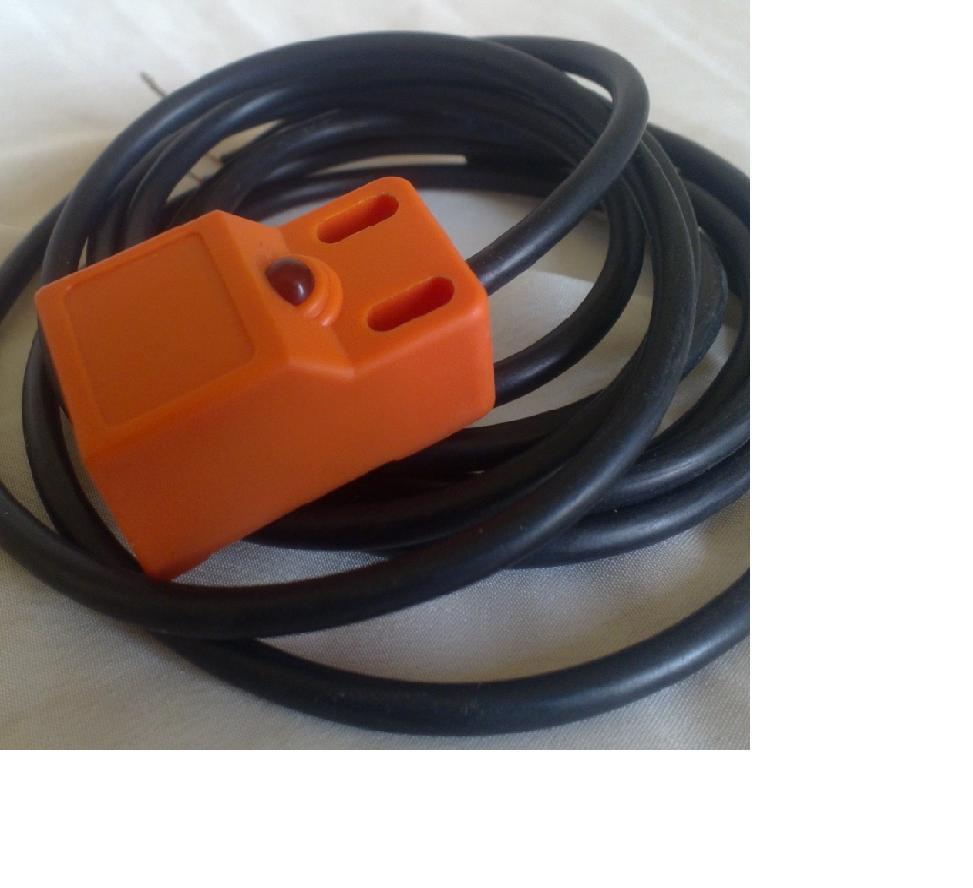

1結構形式及安裝尺寸

外觀尺寸：18*18*34mm

2規格

2.1 直流電源電壓: DC 10V ---- 24V

單端數據信號電纜線端分配：

顏色	紅色	黑色	白色	綠色
信號	VCC電源	GND地	B相	A相

角度傳感器 可編程控製器

2.2 傳感器：傳感器采用美國IC傳感器。

2.3 分辨率：0.1度。

2.4 溫度：工作溫度–25℃～+ 70℃；儲存溫度：–40℃～+70℃濕度：95%@40℃

3.1角度

0度 45度

說明:

角度=脈沖數*系數。

先在角度0度時清零，在將角度調整到45度，計算從0度到45度所接受的脈沖，再換算成系數。

每一臺的系數是不一樣，需要計算。
