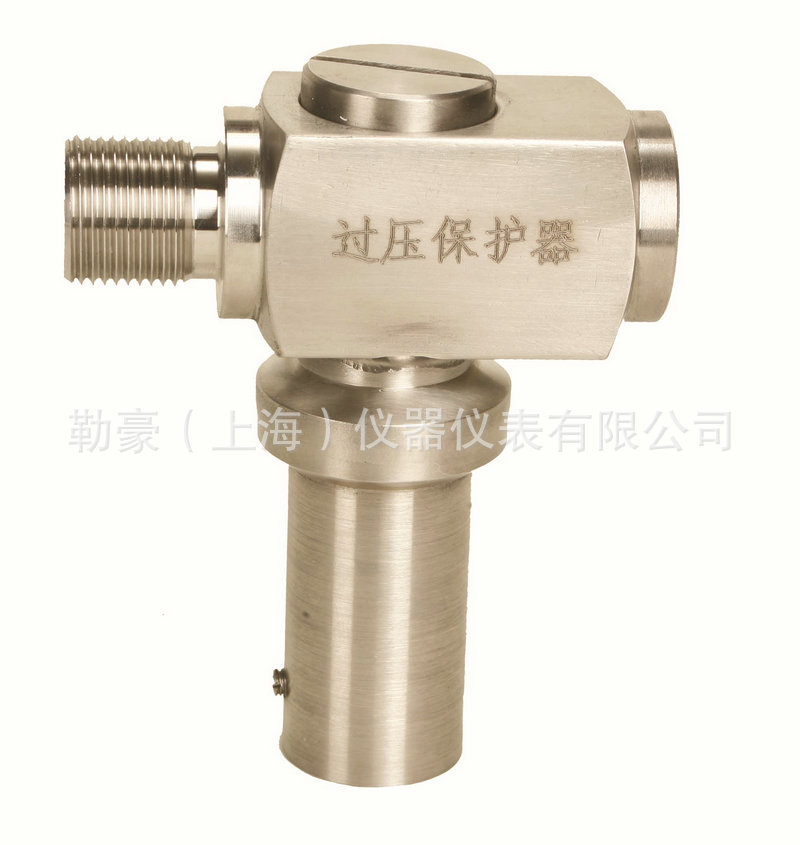

名稱:過壓保護器
用來保護壓力表,及壓力變送器等測壓機表當工藝生產中壓力突然升高時,保證壓力表所承受的壓力不超過壓力表量程指示的最大值。
原理:
利用波紋管和調節彈簧,設定保護器的壓力設定值,波紋管或活塞帶動壓力切斷系統,當壓力達到設定值時,壓力表與工藝介質系統隔斷,從而保護壓力表,當壓力低於保護器設定值時,切斷系統在波紋管和彈簧力的作用下,自動恢復原位值接通壓力表。
型號:
元件:波紋管(高壓條件下:活塞)
設定壓力調整范圍
0.04~0.08MPa 0.15~0.3MPa 0.4~1.6MPa
0.06~0.15MPa 0.2~0.6MPa 1.0~4MPa
0.08~0.2MPa 0.3~1MPa 0.6~2.5MPa
過壓保護器耐壓值:
高壓系統:30MPa(活塞壓)
中壓系統:16MPa
低壓系統:2.5MPa
可靠性:其靈敏性度最大壓力的5%
工作介質:氣體或液體
材質:本體和活塞均為不銹鋼,其牌號由用戶選定:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
連接螺紋由用戶選定,常規帶號為M20×1.5
精度等級:1.5
