本機表廣泛適用於冶金、化工、石油、鋼鐵、機械、製冷設備、冷凍設備、水泵的差壓控製、過濾器的差壓控製、低水位保護差壓控製、環保水循環差壓控製、爐膛差壓控製、平油爐差壓控製、電廠、水泥、食品、船舶等行業的氣體、蒸氣及水、油等液體壓力設備和其它工業設備執行機構配套設備上,進行壓差監控、報警、聯鎖保護,實現二位自動控製。適用介質為:水、氣、油、潤滑油、致冷劑等中性及腐蝕性介質。本產品具有控壓精度高、性能穩定、抗振性強、耐腐蝕性好等優點。

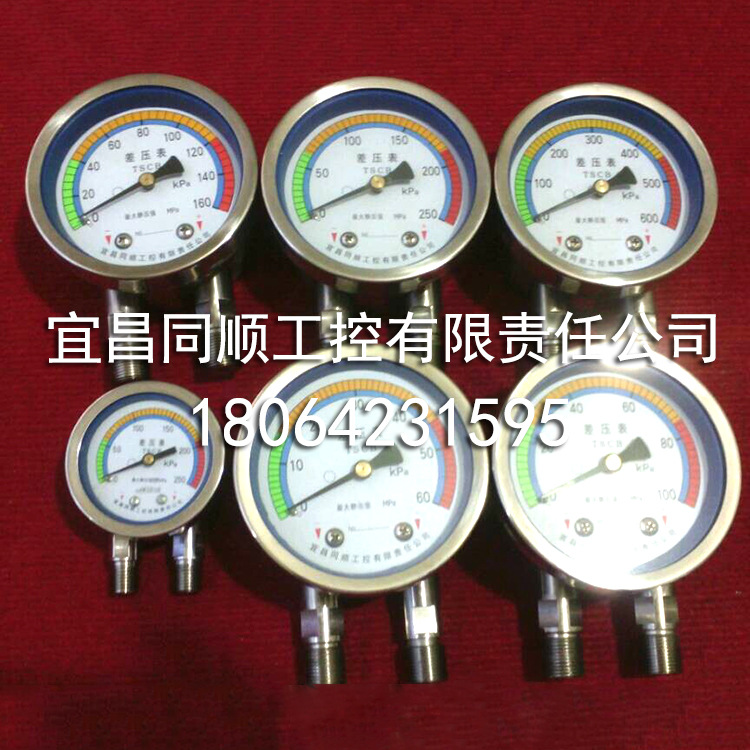

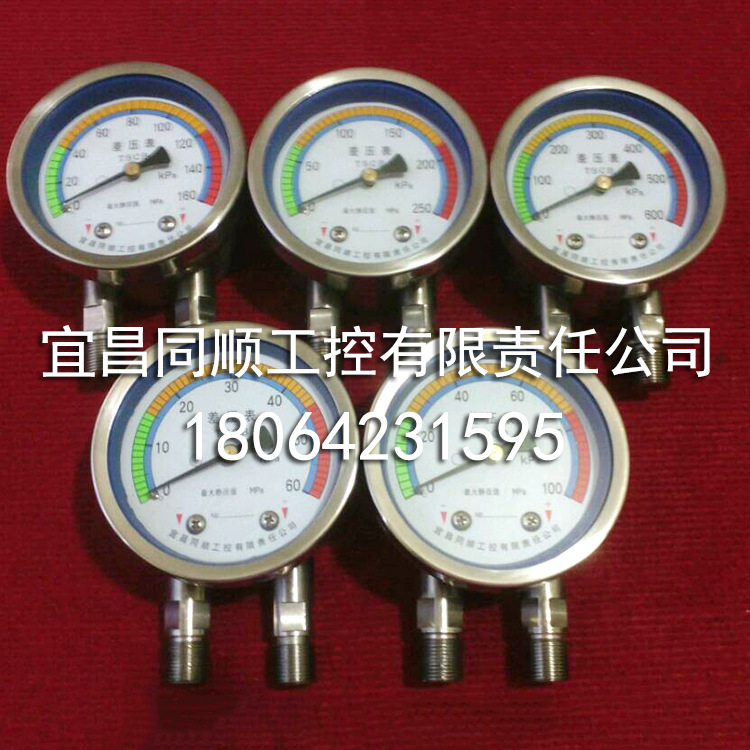

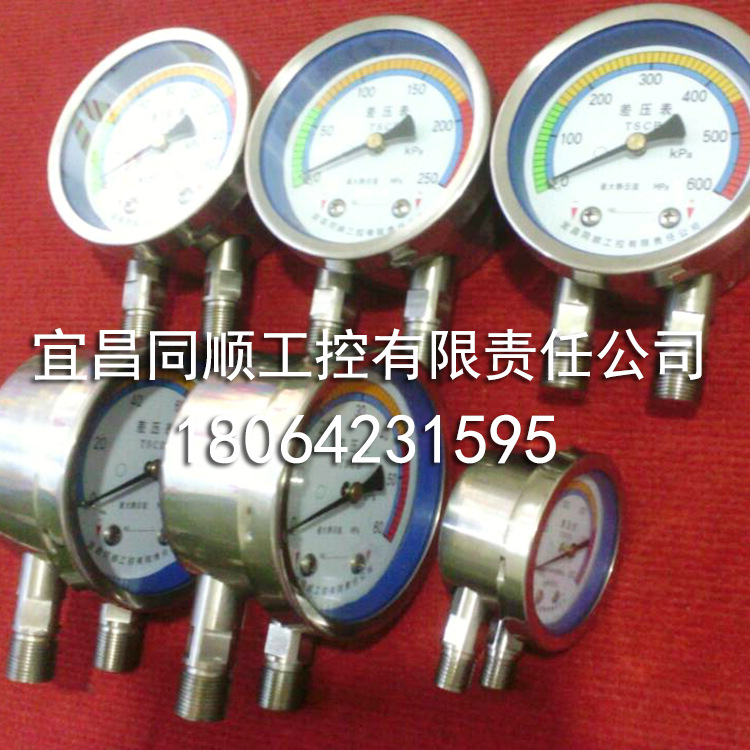

TS-CB系列差壓表、微差壓表、差壓控製表
◆ 概述:
TS-CB系列差壓表、微差壓表、差壓控製
表分為鉻鋼型結構和全不銹鋼結構兩類。本機
表是在吸收借鑒日本、德國同類機表的基礎上
融入本公司的優化設計的精良差壓機表。按照
用戶需要,可做成普通型、工業標準型、抗振
型、帶電接點輸出型、耐腐蝕型和高溫型等多
種類型差壓機表。以其較高的性價比可成為同
類進口機表的理想替代品。
本機表廣泛應用於化工、化纖、冶金、電
力、水利、電廠發電機組、核電等工業部門的
工藝流程中測量各種液(氣)體介質的差壓、流量
等參數。在石化、電力等企業的差壓測量,主
要用在如離心機、壓縮機潤滑系統及過濾器的
差壓測量等關鍵系統中。還可用在測量鼓風機、
藥廠、電子廠潔凈室潔凈房的正負壓差,暖通
空調,凈化空調,凈化工作臺,凈化風淋室專用表,風速,爐壓,孔板差壓,汽包水位,液體放大器,液壓系統,潔凈空調過濾網壓差的檢測,環保除塵設備、空壓機壓差檢測等部位。也可用於檢測鍋爐通風、氣體、液體、燃燒過程中的空氣煤氣比值控製、自動閥控製、血壓、呼吸壓力、管道和各種實驗等設備的差壓測量。
◆ 主要技術參數:
1、工作環境溫度:-20~+80℃;
2、相對濕度:≤85%;
3、外殼材質:鑄鋁殼體;全不銹鋼殼體任意選擇;
4、導壓系統材料:
1)、接頭:普鋼鍍鉻;銅Cu;不銹鋼1Cr18Ni19T;不銹鋼L316任意選擇;
2)、膜片:不銹鋼1Cr18Ni19T;不銹鋼L316任意選擇;
3)、波座管:銅Cu;不銹鋼1Cr18Ni19T;不銹鋼L316任意選擇;
5、正負接頭中心間距:60表麵積的中心距為30mm;
100表麵積的中心距為45 mm;
150表麵積的中心距為60 mm;
6、接頭標記:高壓接頭為“+”,低壓接頭為“-”;且使用中不要接反。
◆規格型號含義:號編寫含義
|
|
|
|
|
| ||||||||||||||
不標註:不帶控製;K:帶輸出控製;
壓力介面代號:1、外螺紋M20×1.5;
2、外螺紋NPT1/2";3、按用戶要求定做;
最大工作靜壓值代號:4、10MPa;5、25MPa;6、40MPa;
4、6.0MPa;5、10MPa;6、16MPa;7、用戶定做;
量程序號:見量程范圍選型表;
安裝形式代號:J:徑向直接式(無邊);Z、軸向直接式(無邊);
JB、徑向嵌裝式(有邊);ZB、軸向嵌裝式(有邊);
表麵積代號:60:60mm;10:100mm;15:150mm;
用途代號:差壓表型;
產品基本系列代號
型號舉例:差壓表TS-CB15JM41。——TS表示為產品基本系列代號;CB表示為差壓表;15表示為表麵積直徑為Ф150mm;J表示為徑向直接式;M表示為量程范圍為0~1O00kpa;4表示為最大工作靜壓值為10MPa;1表示為壓力介面為外螺紋為M20X1.5;K表示帶輸出控製;無標註表示不帶控製。
◆ 量程范圍選型表:
序號 | 量程范圍 | 序號 | 量程范圍 | 序號 | 量程范圍 |
A | 0~6KPa以內 | H | 0~100KPa | O | 0~2.5 MPa |
B | 0~6KPa | I | 0~160KPa | P | 0~4.0 MPa |
C | 0~10KPa | J | 0~250KPa | Q | 0~6.0 MPa |
D | 0~16KPa | K | 0~400KPa | R | 0~10.0 MPa |
E | 0~25KPa | L | 0~600KPa | S | 用戶指定 |
F | 0~40KPa | M | 0~1.0MPa |
|
|
G | 0~60KPa | N | 0~1.6MPa |
|
|
◆ 外形及安裝尺寸:
