一、概述：
轉速表，SQSD-3B轉速表，智能頻率轉速表是高精度測量、數據采集兼容的智能機表，適用於轉速、線速、頻率、長度等物理量的精確測量及控製。具備通訊、變送、饋電等多種輔助功能。輸出采用當今最先進的模塊化結構，功能靈活配製，報警可任意阻態設置，脈沖輸入最大可達到30KHZ。采用當今最通用的MODBUS通訊協議，最大波特率達19200。
低轉速（鋼鐵廠的電轉爐、水泥廠的旋轉窯、汽輪機的盤車等轉速）的測量。由於其傳感器輸入信號小，一般隻有幾十到幾百毫伏，常規機表難以接收。我公司生產的低轉速測速表，磁電傳感器輸出的20mv信號機表就能接收，范圍為1～9999轉/分。我廠低轉速測速表的開發成功， 滿足瞭大批低轉速設備的測速要求。
轉速表，SQSD-3B轉速表， 智能頻率轉速表本磁性轉速 傳感器采用電磁感應原理，主要為智能轉速表提供信號。
轉速表，SQSD-系列轉速·線速·頻率測量控製機，以測量輸入信號的頻率為基礎，配合表內可設置的參數，適用於轉速、線速、頻率、脈沖信號流量傳感器的瞬時流量等的測量、變換、顯示、傳送、記錄和控製。
二、產品用途：
轉速表，SQSD-3B轉速表，智能頻率轉速表適用於汽輪機和其他旋轉機械的轉速、週波、頻率測量
三、產品特點及功能：
轉速表，SQSD-3B轉速表，智能頻率轉速表運行穩定可靠，上、下限報警值、齒輪齒數能現場設定。
轉速表，SQSD-3B轉速表，智能頻率轉速表具有速度測量顯示功能，最大測速9999rpm，四位數位管顯示。
報警功能，當所測速度超過任一報警設定值時，前麵板相應報警指示燈亮，在後麵板輸出開關信號，保護被監控設備。
報警值、齒數、時間可通過前麵板按鍵設置。
設有電壓、電流輸出介面，可與計算機、DCS、PLC系統,無紙記錄機等設備連接。
配 SZMB-01磁電傳感器
四、技術參數：
主要技術指標：

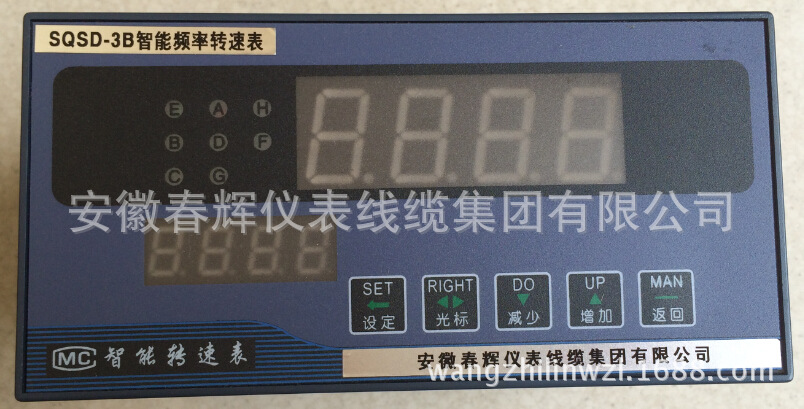

機表麵板上麵四位大數位管顯示測量的轉速，下麵四位小數位管顯示報警（SP1）設定值，E指示燈表示SP2報警，A指示燈表示SP1報警。
用戶配SZCB- 01磁電式傳感器時，跟據它的原理，輸出的頻率f=nz /60HZ,其 中n為被測轉速n轉/分, Z為傳感器相配的發訊齒數,當發訊齒數Z=60時,f =nHz,上 頁智能轉速表設置流程圖中的PFS就是代表最大頻率f 的意思。本機表出廠時默認的為：發訊齒數為1，被測轉速為3000轉/分，根據公式PFS=f =nz /60=( 1×3000) /60=50HZ,則 量程上限=3000轉/分,量程下限=0轉/分，另當發訊齒數為Z=60，被測轉速為3000轉/分時，PFS=（60×3000）/60=3000，這時流程圖中的PFS應設定為3000，Ldo=0，LUP=3000；用戶要設定報警值時,SP1為上限報警設定,例如它為3200時，當轉速轉到3200時A燈亮，19和20兩腳接通，SP2為下限報警設定。例如它為2000時，當轉速低於2000時，E燈亮，16和17兩腳接通
□測量精度： ±0 . 2 % F S + 1字。
□調節控製精度： 等同測量精度。
□報警能力： 上限、下限、上下限、上回差、下回差、雙回差、O K
方式、絕對值方式等。
□變送輸出能力： ±0 . 2 % F S
□變送負載能力： 0 - 6 0 0Ω
□輸入特性要求： 0 - 1 0 m A , 5 0 0Ω; 4 - 2 0 m A , 2 5 0Ω;脈沖幅值：≥2 . 5 V，
頻率范圍0. 01~10000HZ。
□繼電器接點容量：AC220V 3A。
□供電電源： AC220V、DC24V。
□工作環
