概   述

     靜電產生器具有輸出短路保護、輸出超負荷（欠壓）保護以及與其它主機配合使用等功能，廣泛應用於工業生產（貼膜、噴漆、植絨、分選）和科學研究等領域。

第一節   作用原理

     靜電產生器是由靜電發射器（棒）和直流高壓電源組成。直流高壓電源給靜電發射器（棒）提供負（或正）高壓，使靜電發射器（棒）發射負電（或正電）然後使物體（工件）帶上電荷（人工荷電）。電壓越高，有效范圍越大。

第二節   特點及技術參數

一、特點

1、可調四檔電壓輸出；（見下表）

2、輸出短路保護；

3、超負荷狀況下欠壓保護；

4、與其它主機設備配合使用，在主機控製屏上完成該靜電產生器的啟動、停止和觀察其工況。

二、技術參數

（一）直流高壓供應器

1、輸入電壓：220V/50Hz～60Hz

2、最大消耗功率：2萬伏型 / 30VA    3萬伏型 / 40VA

3、輸出電壓：2萬伏型 / 0—20KV    3萬伏型/ 0—30KV

4、輸出電流：0.5mA

5、短路保護響應時間：0.1S

6、欠壓動作電壓：約該檔位輸出電壓的70%。

（二）控製

    如與其它主機配合使用時， 配套主機必須提供兩對觸點。觸點可以是硬觸點，也可以是軟觸點（軟觸點耐壓≥24V）。

註意：要求觸點不帶自鎖，用手按住時就接通，松手時就掉開。

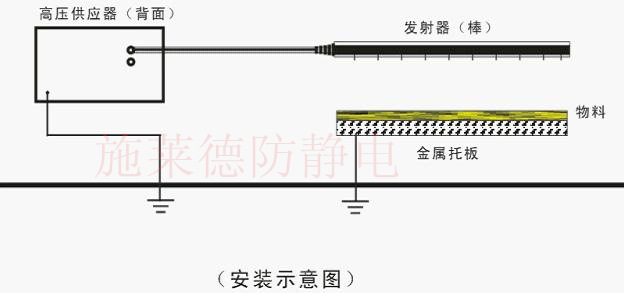

第三節   安裝使用

1、將直流高壓供應器固定在適當位置。

2、將靜電發射器（棒）根據實際工作需要安裝固定好。

3、用一根獨立的接地線接在高壓供應器背麵的接地柱上。

4、將靜電發射器（棒）的高壓插頭插入直流高壓供應器的輸出插孔內（二個孔位,任其選一），並用插頭自帶的鎖緊螺母鎖緊。

5、確認供電電源（市電）與直流高壓供應器的工作電壓一致後，將高壓供應器電源插頭

插入帶有接地的市電電源插座上。

6、將直流供應器的電源開關撥在ON的位置，開關指示燈亮。

7、將波段開關撥在“1”的位置（或2、3、4位置也可），紅色指示燈亮，輸出電壓顯示“0”，直流高壓供應器進入待機狀況。

8、直流高壓供應器麵板上直接控製：按下起動按鈕（START UP），並保持約3秒。高壓供應器觸發啟動，紅色指示燈熄滅，綠色指示燈亮起，高壓輸出達到並超過欠壓值，高壓供應器進入自鎖狀態，可松開啟動按鈕。如果要退出工作（停止高壓輸出），隻要將電源開關撥在“OFF”位置即可。

9、由其它主機控製直流高壓供應器工作。主機必須提供兩組耐壓大於24V，允許通過電流大於1mA的常開觸點。如輕觸開關或微動開關或PLC的軟觸點或繼電器的硬觸點。通過 “D”型扦頭連接到高壓供應器的 “D”型插座裡。插座的4、5端接停止觸點。6、7端點接啟動觸點。啟動時，觸點6、7連通保持時間約3秒。將高壓供應器觸發啟動。這時綠色指示燈亮起，紅色指示燈熄滅。高壓供應器輸出高壓並自鎖。當高壓供應器進入自鎖狀態後6、7觸點應退出連通，否則高壓供應器不能起到短路保護作用。如果高壓供應器要停止工作，隻要4、5端連通，並保持時間約5秒，綠色指示燈熄滅，紅色指示燈亮起。高壓供應器回到待機狀況。這裡特別提出的是，連接6、7啟動觸點和4、5停止觸點的應是不帶自鎖的輕觸開關或微動開關，即用手按住才連通，松手後會自動歸位或斷開。 如果要監視高壓供應器的工作狀態，將其工作狀態在主機上通過聲（或光）報警。主機必須提供小於220V的電源和與該電源相配的指示裝置或報警裝置（如紅、綠燈或蜂鳴器）。插座的1、2點為常閉觸點，即高壓供應器工作正常，輸出高壓時該兩觸點斷開。這兩點可以考慮接紅燈和蜂鳴器。2、3為常開觸點，即高壓供應器工作正常，輸出高壓時該兩觸點閉合，這兩點可以考慮接綠燈。用戶可根據1、2、3接點的功能自行設置光或聲的提示（報警）。

10、輸出電壓值的調節：用手旋轉電壓調節波段開關，使輸出電壓達到適合使用的電壓值。

第四節   註意事項

1、靜電產生器的荷電（加靜電）)效果與靜電發射器（棒）的結構和安裝有很大的關系，一般靜電發射器（棒）)要根據實際情況量身定做。

2、靜電產生器不要在易燃易爆的環境中使用。

3、靜電產生器的接地端一定要確保真實接地，否則會影響荷電效果和產生不安全因素。

4、靜電發射器（棒）放電針不要對著人體，也不要對著靜電敏感器體。

5、如果檢修靜電發射器（棒），必須先斷開輸入電流，拔下電源插頭，等待20秒鐘後，對靜電

發射器（棒）)的放電針與“地”放電，才可檢修。

第五節   使用技巧

（一）高壓供應器

1、高壓供應器輸出電壓先不要調得太高，應由小到大逐步上升，以能滿足要求為原則。電壓調的太高瞭既浪費電力，也存在安全隱患。

2、高壓供應器內部裝有大容量電容器。當高壓供應器啟動時，充電需要一定的時間（＜3秒），輸出電壓才能達到額定值。同理，高壓供應器停機後，輸出電壓也要一定的時間才能降到“欠壓值”，再通過一定的時間才能降到“0”。因此在設計啟動、停機觸點開關時，要考慮觸點有足夠的連通時間，才能保證正常的啟動和停機。在檢修靜電發射器（棒）時，要停機足夠的時間或用導線將發射器的靜電對地放掉後，才可以觸及放電針。

（二）靜電發射器（棒）

1、靜電發射器的放電針應遠離發射器的金屬安裝支架，最好用絕緣物質做支架。

2、為使物料能夠加上足夠的靜電，在被加靜電物料的背麵，必須有一塊平整的“金屬托板”

或“金屬網板”。這塊金屬托板是與“大地”，即直流高壓供應器的工作接地是連通的，這樣才能讓靜電放電形成一個“回路”。

3、為使物料能夠加上足夠的靜電和加上靜電後不會很快泄漏（跑掉）。要求物料絕緣值越大越好。物料及環境空氣越乾燥越好。

4、靜電放電針最好不要對著光裸的金屬托板放電，即被加靜電的物料麵積與金屬托板的麵積相等。如被加靜電的物料因麵積尺寸有變，而靜電發射器的麵積或長度不能改變，那麼最好在光裸的金屬托板上放一塊較厚實的絕緣物遮住，或把對著光裸托板的放電針設法罩住，這樣有利於電荷集中在需要加靜電的物料上。

第六節   產品保修與服務

1、保修期

凡本公司出售的產品保修期為一年，自出售日起一年內因產品自身元件、材料及工藝問題造成的質量問題，本公司免費修理。

2、保修後的服務

凡本公司出售的產品保修期過後仍負責對產品免人工費修理。

（本公司保留對以上產品個別性能參數和技術如有改進，恕不另行通知）
