一、產品概述
     變壓器和互感器的感應耐壓試驗是保證變壓器質量符合國傢標準的一項重要試驗。變壓器繞組的匝間、層間、段間及相間絕緣的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。基於縱絕緣試驗中的特殊性，需要通過施加倍頻電源裝置，以提高繞組間絕緣的試驗電壓，從而達到耐壓試驗的目的。
      SBF三倍頻發生器是為滿足上述要求而設計製造，經過廣大用戶使用證明：其操作簡單、性能可靠、能較好地滿足變壓器、互感器感應耐壓試驗的需要。

二、工作原理
   該裝置是由三臺單相變壓組成，其工作原理如圖一

三臺單相變壓器的一次繞組接成星形，二次繞組接成開口三角形，因為加在一次繞組上的電壓較高，鐵芯飽和，三臺單相變壓器磁通中都有基頻分量和三倍頻分量，三臺單相變壓器二次開口三角形連接使基頻分量相抵消，從而實行開口三角的倍頻電壓輸出，並通過繞組外接單相調壓器，即可實現三倍頻電壓的調節。

三、技術參數

四、使用方法

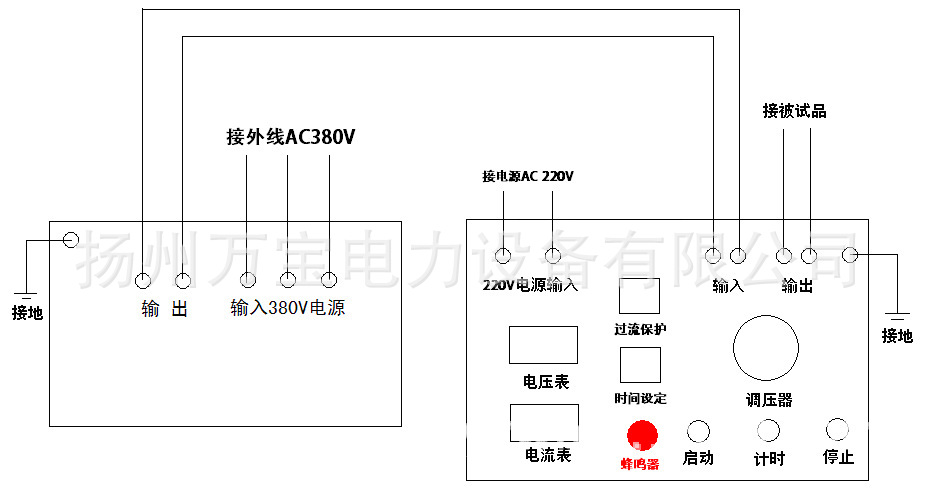

     本裝置為分體式設備。即三倍頻發生器和三倍頻控製裝置，並設有過濾保護，電流表、三倍頻輸出、電壓表，以進行監視和便於使用，其控製裝置麵板上接線柱與主機連接方式如下圖所示：

電源輸入       三倍頻三相輸入  單相150HZ    單相150HZ    接地
         220V                 380V             輸入             輸出
按如下步驟進行操作：

１、接通電源，合上空氣開關，則控製裝置綠色指示燈亮。
２、將調壓器回零，啟動紅色按鈕，則三倍頻發生器通電運行，調壓器等待升壓。
３、將調壓器調壓至試驗所需電壓值且嚴密監視控製裝置中的電流和電壓值，並

作好詳細記錄。
４、如在試驗過程中，被試品出現匝間、層間或段間、相間絕緣擊穿現象，則控

製回路中試驗電流增大，繼電器可立即跳閘，斷電。
５、試驗完畢，將調壓器退回零位。

五、外接補償問題：
     對容性負載如高壓試驗變壓器、電容式電壓互感器可不外接補償，或外接感性補償。對感性負載，一般外接容性補償，其補償值為感性負載容量的50％。

六、設備維修及保養：
    本設備請置於通風乾燥處保存。本產品免費保修壹年。

七、產品成套：
１、SBF三倍頻發生器            一臺
２、使用說明書                    一份
３、合格證                          一份
４、試驗報告                       一份
５、產品保修卡                    一份
