1. 電纜識別機,帶電電纜識別機 產品概述
WBST-400電纜識別機是根據高壓電纜施工安裝及維護人員所急需解決的多條電纜現場識別問題，參考國外先進技術，在電磁場理論的指導下，采用現代電子技術及工裝工藝技術研製而成的。
本產品主要用於現場多條電纜的準確識別，以克服施工現場經常發生的因試紮錯誤或鋸錯電纜所造成的重大停電事故或人身安全事故，大大提高施工、維修效率，是普通電纜識別機的升級換代產品。
2.主要功能特點
- Ø 識別準確無誤
- Ø 大識別鉗口適合各種電纜
- Ø 操作極為簡單
- Ø 指示清楚直觀
- Ø 主、輔件便攜、美觀、手感好
- Ø 整機工作可靠不怕短路
- Ø 電源輸出頻率及接收機敏度可調，適合各種現場。
3.電纜識別機,帶電電纜識別機 主要技術指標
鉗口：≥140mm 閉合時內徑≥120mm
功率：1kVA（斷續瞬時）
識別方式：以表針擺動方向來判斷
重量及：3.8kg
外形尺寸：320300X180
4.電纜識別機,帶電電纜識別機 工作原理
將電網輸入的220VAC電源經電子技術變換為識別所需的大功率特殊信號，此信號通過專用發射鉗加在待識別帶電電纜的一點，根據電磁感應原理，在該電纜沿線必然感應與發射信號規律一致的感應信號，在測試現場用高靈敏的手持接收機檢測測現場所有電纜，根據手持接收機指示即可準確找出所加信號之電纜（即待識別電纜）。

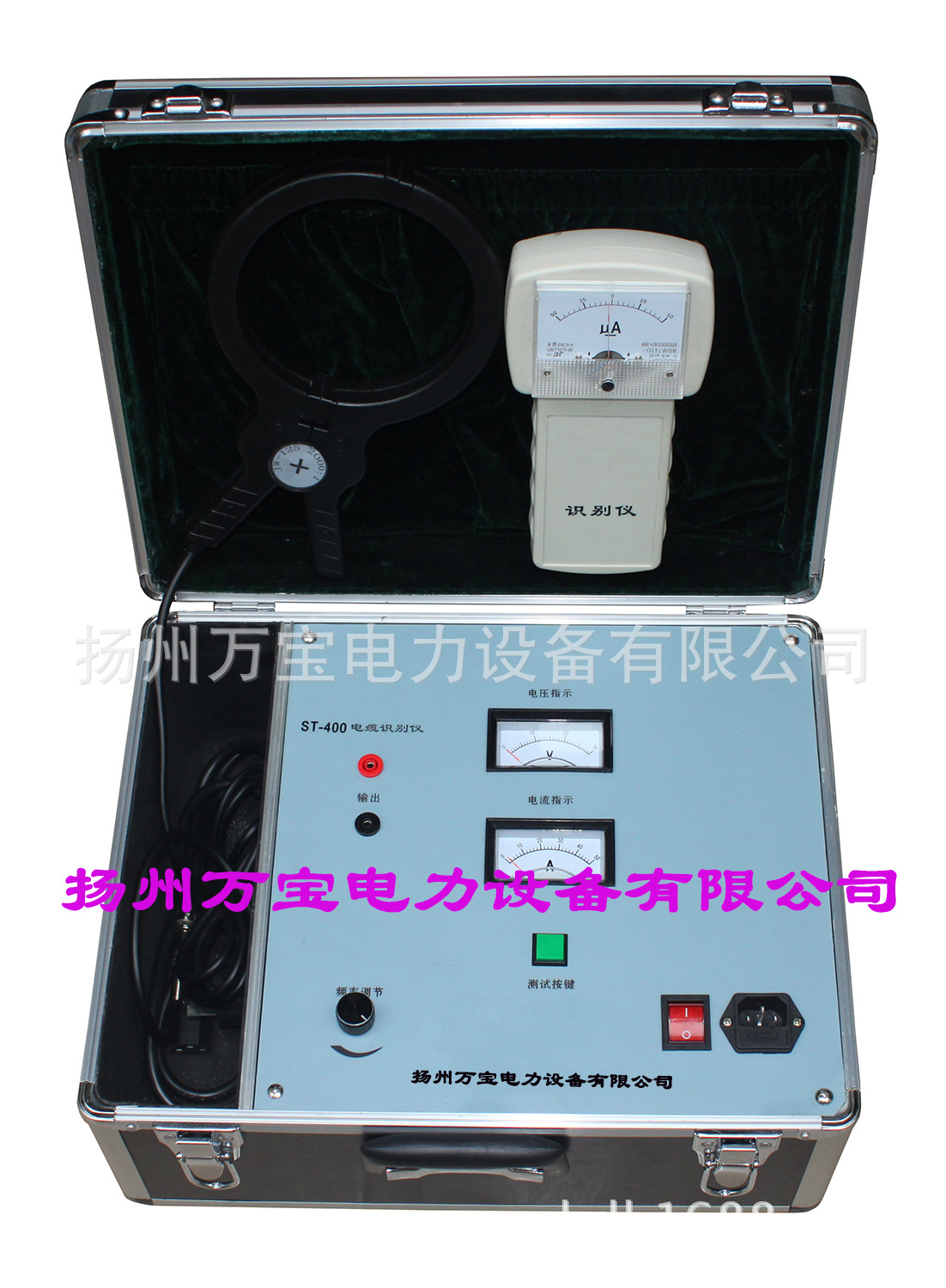

5.機器組成
本機器由識別機電源、接收鉗、手持接收機等組成
識別機電源麵板佈局：
- A. 電壓指示：顯示電源輸出電壓值。
- B. 電流指示：顯示輸出電流瞬時平均值。
C．“頻率調節”旋鈕：用來調節輸出電源斷續頻率，接收機顯示信號閃動頻率應和電源輸出頻率一致。
D．輸出插孔：使用時將發射前的插棒插入，並註意插緊。
E．“測試按鍵”：按下該鍵電源開始輸出，彈起則不輸出。
F.電源插座：識別機主機電源輸入插座，帶保險絲座。
電纜識別機,帶電電纜識別機 手持接收機：
- 1. 手持接收機下側有一電位器，可調節接收靈敏度。
- 2. 手持接收機下側有一BNC介面，使用時連接接收鉗。
註意：靈敏度以表針左右擺動20-80% 左右為宜。不要太靈敏，以免“打表”！
6、電纜識別使用說明
電纜識別機信號發生器由交流/直流電源供電，它對已斷電的、要識別的電纜加上固定周期單極性的直流脈沖。
接線方法1、將該電纜近端鎧裝與大地斷開，將本測試機輸出線紅夾子夾在待測電纜芯線上，將本測試機輸出線黑夾子夾在接地點或地釘上，該電纜對應芯線在遠端與接地點或地釘相連。
接線方法2、如果是一根短電纜（隻有電纜兩端鎧裝接地，中間沒有接地點），將該電纜近端鎧裝與大地斷開，將本測試機輸出線紅夾子夾在待測電纜鎧裝上，將本測試機輸出線黑夾子夾在接地點或地釘上，必須保證遠端電纜鎧裝可靠接地。
6.1 打開識別機電源開關。
6.2 將識別機電源用專用線接在待識別電纜的芯線及接地點或地釘上。（紅線接芯線，黑線接地。）
6.3 按下測試按鍵。
6.4 將識別機接收機與接收鉗相連。
6.5 註意接收鉗箭頭方向為電流流入方向（正方向），否則表針擺動與以上說明正好相反。
6.6 將接收鉗卡在待測電纜上。
6.7 將接收機靈敏度調至合適位置，
6.8 這時手持接收機既可看到擺動信號。
發射機與接收機開始正常工作後，傳感器線圈中感應的電流在手持接收機顯示出來，指針擺動方向即是電流方向，隻有電流流出的這根電纜指針向右偏並且擺幅較大，這根就是要找的電纜。所有其它電纜隻流過返回電流，指針向左偏並且擺幅較小。
7 註意事項
7.1 識別機電源不使用時請按起“測試按鍵”，停止輸出。
7.2 測試時識別機接收機靈敏度調節不要過於靈敏。
7.3 識別出待找電纜後，施工前必須進行試紮，以確保安全！！！
7.4 交直流兩用機型即使不使用也要定期充電，以免蓄電池乾涸損壞。
8 產品服務承諾
8.1售前服務
（1）我公司保證24小時內回答您提出的專業技術問題
（2）我公司保證24小時內將你所需要的技術資料寄出
（3）我公司保證24小時內推薦你所需設備的最佳配置方案及合理報價
（4）我公司保證隨時接待你的考察，並位你的考察工作提供各種便利條件。
8.2售中服務
（1）我公司保證無論合同量大小，所有客戶在價格及服務方麵公平、周到。
（2）我公司保證按時、保質、保量地嚴格執行合同規定的各項條款。
8.3售後服務
（1）凡是用戶在本公司訂購的產品（設備）一年質保，並及時、方便、無償地為用戶提供服務。
（2）接到用戶反饋的質量信息後，在48小時內作出答復。
（3）售後服務的期限為終身服務。
（4）隨時滿足用戶對備品備件的要求。
（5）無論在何種情況下，我方決不以任何理由刁難用戶。
9 裝箱單
9.1 電纜識別機電源 1臺
9.2 電纜識別機手持接收機 1臺
9.3 接收鉗（檢測鉗） 1個
9.4 電源線 1根
9.5 Φ5×20 4A保險絲 2隻
9.6說明書 1本
