腰圓型電機萬用繞線模

一、概述

   中小型電機應用廣泛，品種繁多，采用一種規格製作一副繞線模，功效低成本高且製作相當麻煩，費材料又費工時。這種原始的操作工藝嚴重影響瞭電機修理的質量和效益。我廠生產的電機萬用繞線模完全解決瞭這些弊病，是當今電機製造和修理行業線圈製造的先進模具，完全可替代其他模具，獲國傢實用新型專利。

二、性能參數

1、該模選用高強度PP板為材料，采用遊標刻度定位。

2、可任意繞製1-6聯各類規格的同心式、交叉式、鏈式、重疊式的繞組。

3、適用於Y、JO、FO等系列的0.015-200千瓦范圍內的交流電動機繞組繞線繞製。

4、操作簡單，成型圈質量好，精度高，無接頭，速度快，且經久耐用。

三、結構特性

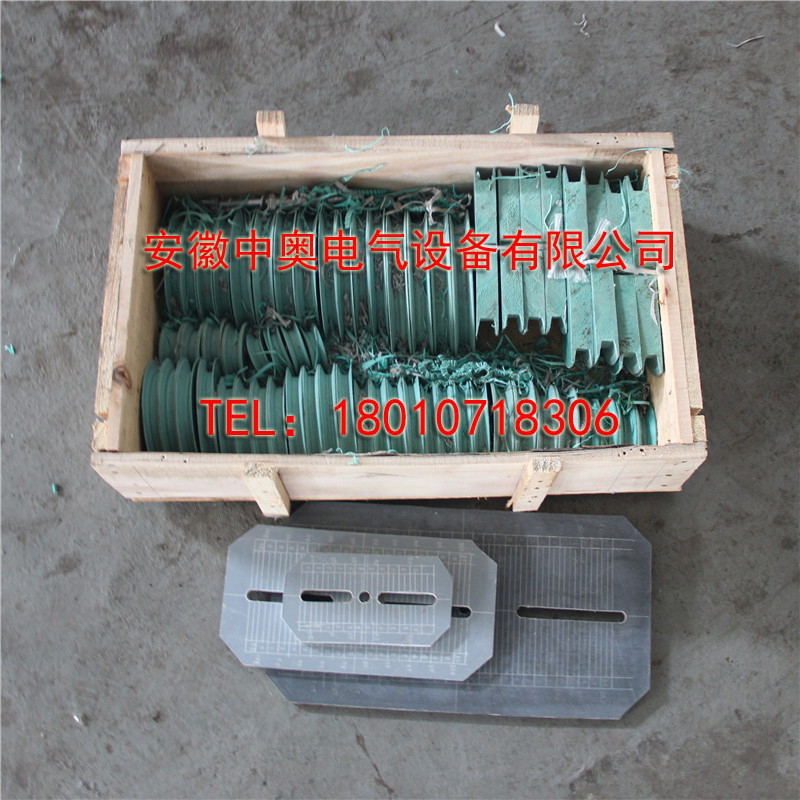

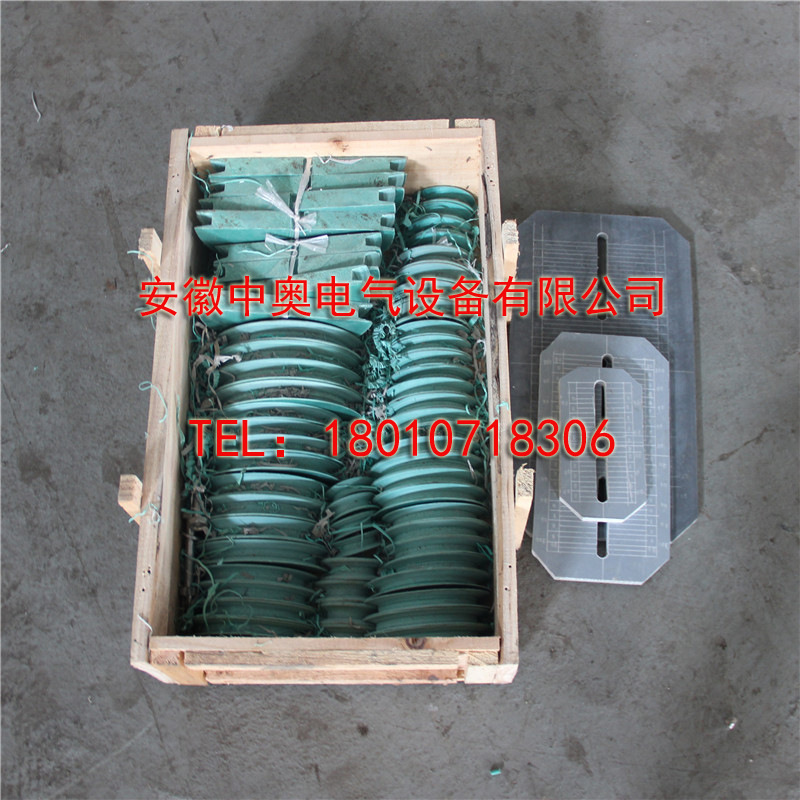

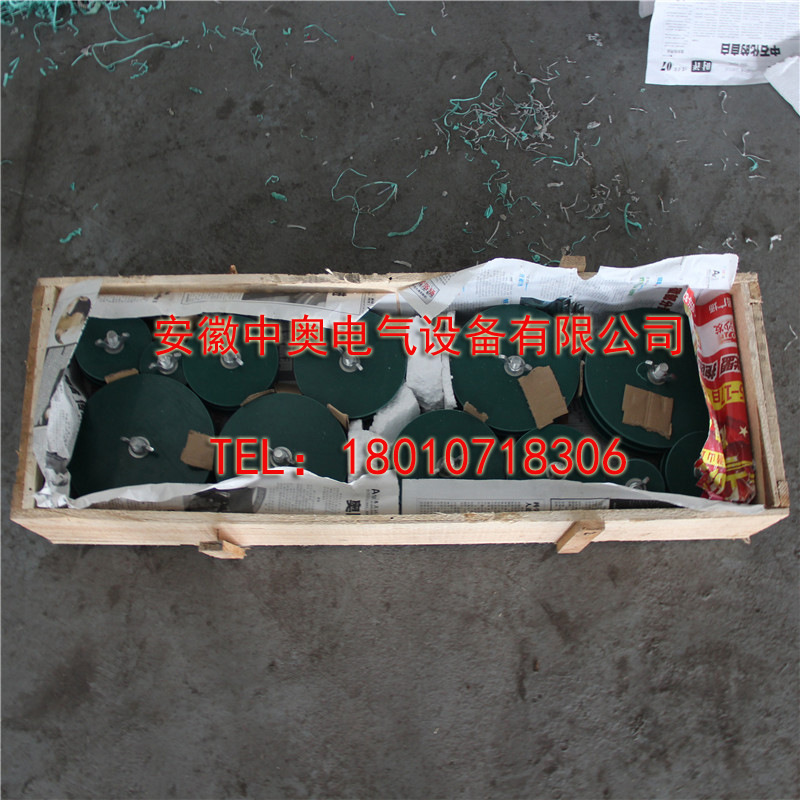

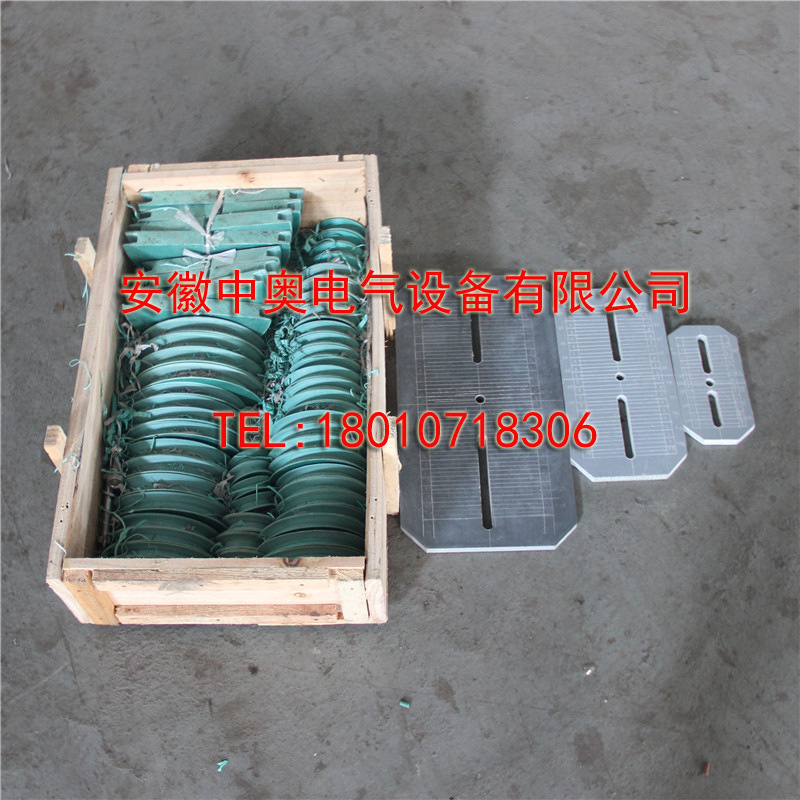

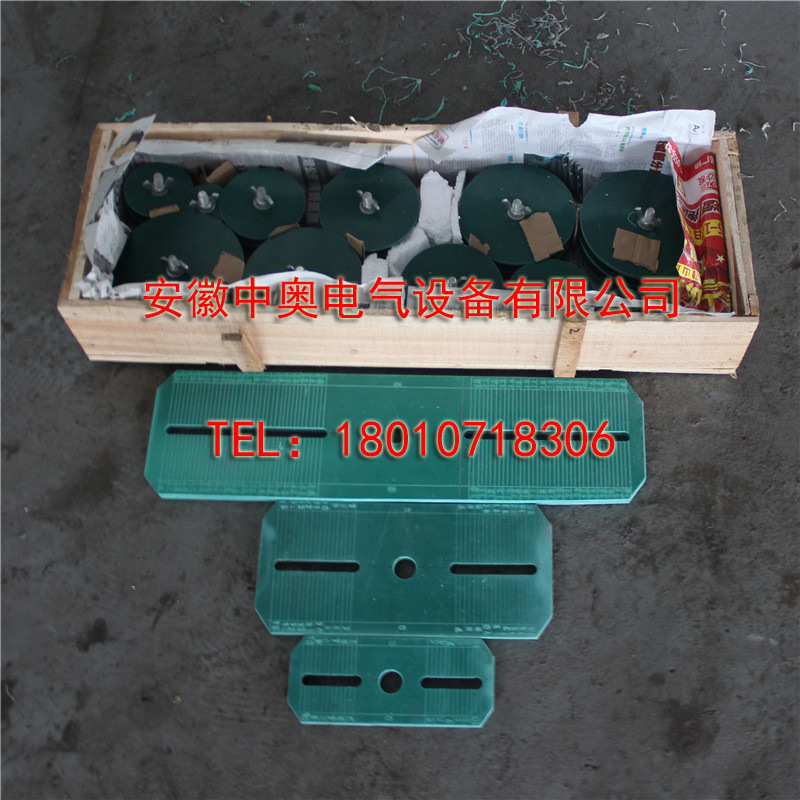

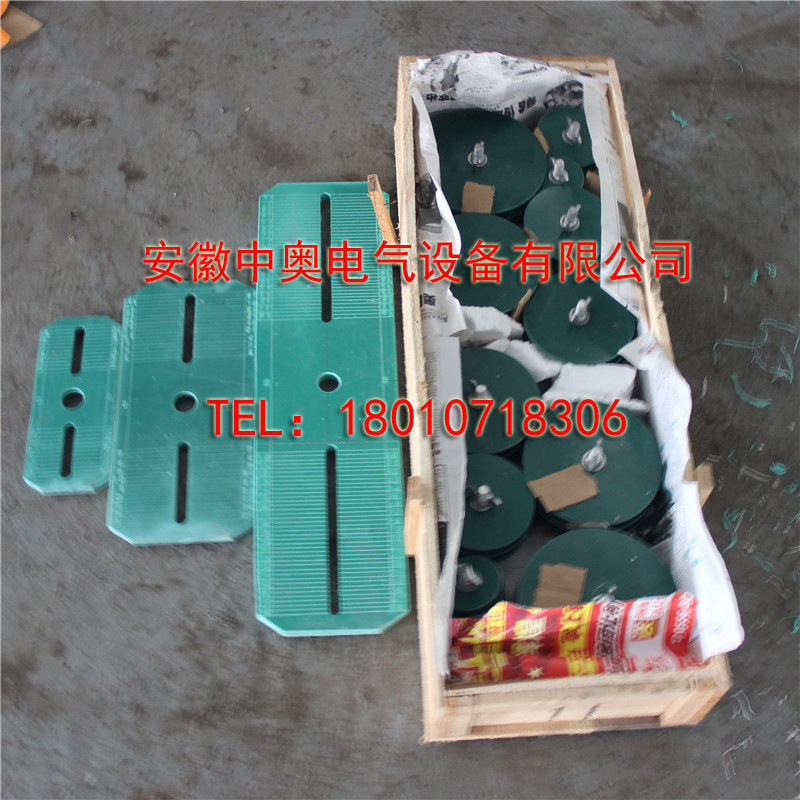

1、由組合線模板模架刻度定位板兩部分組成。

2、組合線模板大小12種規格，寬度D30-170mm、半徑R15-85mm，線模槽深10-15mm，槽寬15-               20mm。

3、模架刻度定位板由大、中、小塊構成，大塊的調節范圍為60-280mm繞製電機范圍4-40KW，中塊（20-       160mm，0.5-20KW）和小塊（15-110mm,0.015-1KW）。

四、類別及適用范圍

DB-4OS-2型：適用於2級一相繞組一次成形無接頭。

DB-4OS-4型：適用於2-4級電機一相繞組一次成形無接頭。

DB-4OS-6型：適用於2-6級電機一相繞組一次成形無接頭。

DB-4OS-8型：適用於2-8級電機一相繞組一次成形無接頭。

DB-4OS-10型：適用於2-10級電機一相繞組一次成形無接頭。
