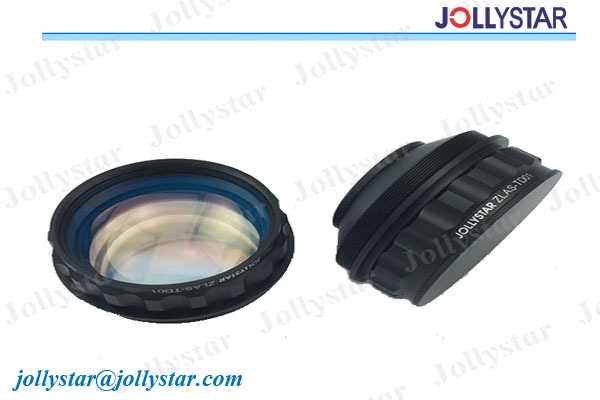

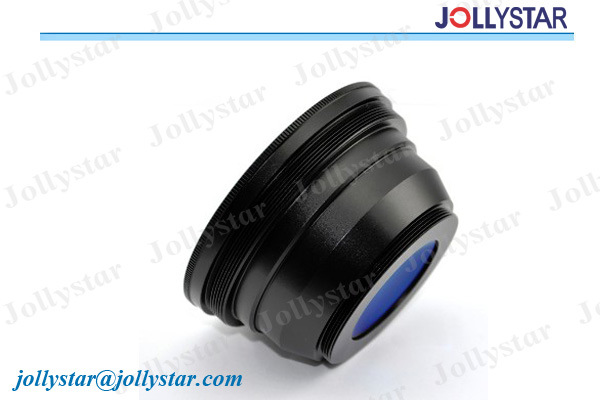

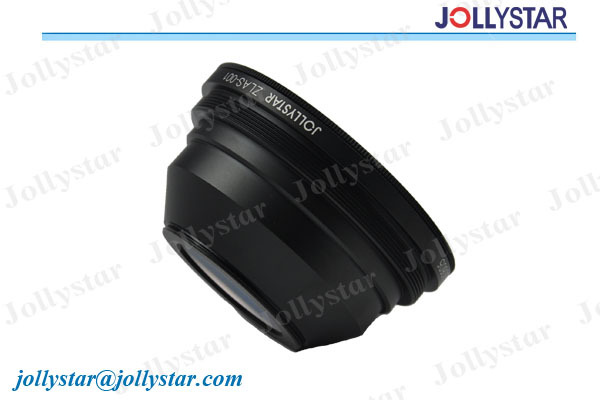

平場聚焦鏡（f-theta）對於單色光成像，像麵為一平麵，而且整個像麵上像質一致，且像差小，無漸暈存在。對於一定的入射光偏轉速度對應著一定的掃描速度，因此可用等角速度的入射光實現線性掃描。其入射光束的偏轉位置一般置於物空間前麵焦點處，像方主光線與光軸平行，可在很大程度上實現軸上、軸外像質一致，並提高照明均勻性，被大量應用激光標記系統中。F-theta平場透鏡是一種在激光加工設備中被廣泛應用的光學掃描鏡頭。中宇信達光電科技有限公司新研製的 F-theta 平場透鏡在全視場范圍內像質達到瞭衍射極限，投射出的激光能量集中，實際畸變控製在 0.5% 以內，其各項主要技術指標達到國外同類最先進鏡頭的標準，具有品種齊全、質量可靠、供貨及時、服務周到、性價比更高等明顯的優勢。隨時歡迎客戶垂詢~
型號 | ZLAS-F100-W1064-V2 | ZLAS-F120-W1064 | ZLAS-F160-W1064-M39 | ZLAS-F160-W1064 | ZLAS-F210-W1064 | ZLAS-F254-W1064 | ZLAS-F300-W1064 | ZLAS-F330-W1064 | ZLAS-F380-W1064 | ZLAS-F435-W1064 |
焦距 | 100mm | 120mm | 160mm | 162mm | 210mm | 254mm | 300mm | 330mm | 380mm | 435mm |
背焦距 | 105.95mm | 149.61mm | 189.13mm | 194.62mm | 256.3mm | 298.75mm | 364.64mm | 384.15mm | 435.78mm | 486.66mm |
工作波長 | 1064納米 | 1064納米 | 1064納米 | 1064納米 | 1064納米 | 1064納米 | 1064納米 | 1064納米 | 1064納米 | 1064納米 |
掃描角度 | +/- 25度 | +/- 25度 | +/- 25度 | +/- 25度 | +/- 28度 | +/- 28度 | +/- 28 度 | +/- 28度 | +/- 28度 | +/- 28 度 |
掃描區域（方形邊長） | 62*62mm | 77*77mm | 100*100mm | 100*100mm | 145*145mm | 175*175mm | 207*207mm | 228*228mm | 262*262mm | 300*300mm |
入射激光束直徑 | 12mm | 12mm | 8mm | 12mm | 16mm | 16mm | 16mm | 16mm | 16mm | 18mm |
推薦的振鏡間隔 | 16mm | 16mm | 14mm | 16mm | 16mm | 16mm | 16mm | 16mm | 16mm | 16mm |
Y反射鏡距離 | 16mm | 16mm | 11mm | 16mm | 18mm | 18mm | 18mm | 18mm | 18mm | 18mm |
X反射鏡距離 | 32mm | 32mm | 25mm | 32mm | 34mm | 34mm | 34mm | 34mm | 34mm | 34mm |
光斑直徑 (80% 能量) | 9.5微米 | 11.5微米 | 16微米 | 12.5微米 | 18微米 | 20微米 | 21微米 | 21微米 | 22微米 | 22微米 |
最大鏡片直徑 | 76mm | 74mm | 50mm | 76mm | 90mm | 91mm | 96mm | 96mm | 108mm | 115mm |
結構 | 5 pcs | 4 pcs | 4 pcs | 4 pcs | 4 pcs | 4 pcs | 4 pcs | 4 pcs | 4pcs | 4pcs |
介面螺紋 | M85*1 | M85*1 | M39*1 | M85*1 | M85*1 | M85*1 | M85*1 | M85*1 | M85*1 | M85*1 |
