    廣東廠傢專業生產全自動袋裝水灌裝機 袋裝水灌裝設備
    商品代碼: 4100114
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    廣東廠傢專業生產全自動袋裝水灌裝機 袋裝水灌裝設備


        該機是袋裝水生產線不可缺少的專用設備。主要裝置由機架、機械傳動系統、送膜進膜
    系統、牽引機構、洗膜滅菌裝置、紫外線裝置、熱封切斷裝置、灌裝設備等組成。均采用
    不銹鋼材料精製而成,符合食品生產要求。各道工藝由日本松下PLC控製中心通過觸摸屏
    采用電腦程序按設計要求來準確完成。整機具有薄膜跑偏自動調整裝置、薄膜長度計量調
    整裝置、多道滅菌處理、機械機械傳動、無需氣泵、噪音低、進口電器、灌裝精度高、封
    口獨特衛生牢固,操作方便可靠,是袋裝水生產的理想設備。



















    技術參數:

    3.1生產效率:1300/時(灌裝飲料、豆奶、牛奶、醬油、醋等)及15002100/(罐裝飲料、礦泉水等)二種皮帶輪調換變速。

    3.2包裝容量:200-500ML袋(無級可調,可定製1000ML/袋)。

    3.3灌裝精度:±1%(應根據用戶的包裝容量再自行調整)

    3.4薄膜寬度:180MM240MM320MM(廠傢自選一種)一公斤裝膜380MM

    3.5功率:電  0.37KW  紫外線殺菌燈15W

                豎熱封 0.37KW    橫熱風  0.5KW

    3.6壓:AC220V/50HZAC380V(三相)

    3.7機器重量:370公斤

    3.8外型尺寸:890×750×1600MM

      功能

    (1)   料袋成形  2)紫外線殺菌   3)豎縫熱封

    4日期合成  5)直線牽引料袋 6)定量灌裝

    7)橫縫熱封   8)切斷料袋      9)自動計數




    liquid packing machine


    SOME FILM FOR REFERENCE

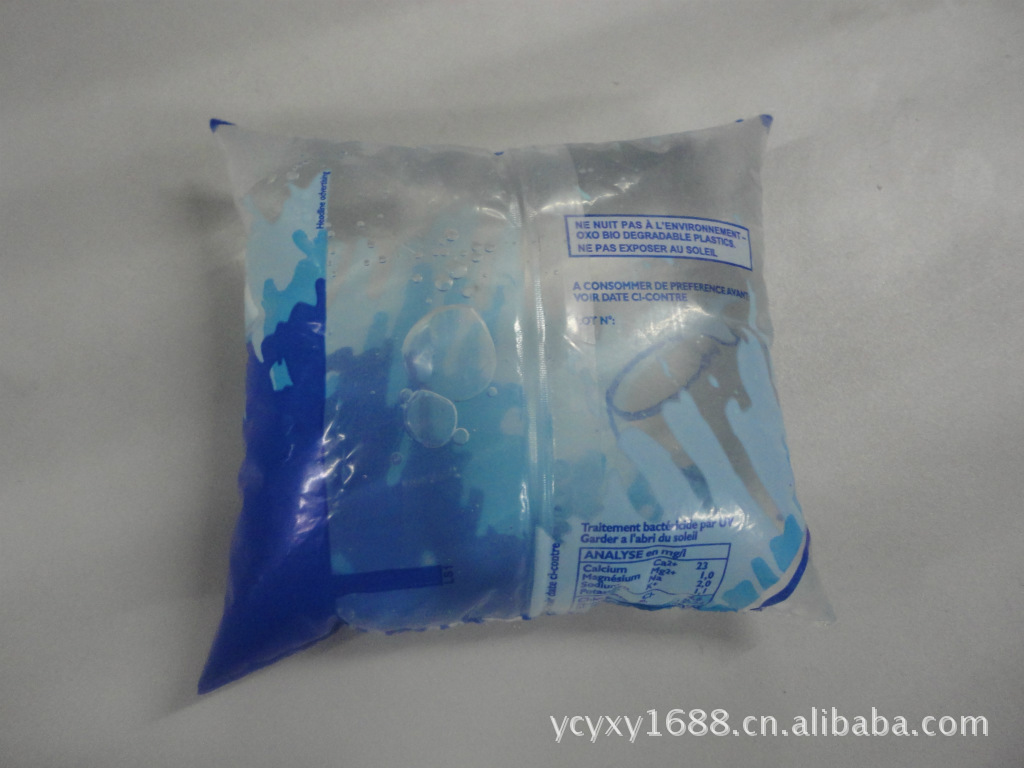

    500ml  pouch finish product







    操作要點:

    5.1把機器安裝在通風乾燥處,要有足夠的采光條件,保證機體水平四個機腳穩固,必要時可以預埋四顆地腳螺桿固定。

    5..2把待裝物料容器註滿清水(或75°酒精),用橡膠管套在出料管處(避開橫封銅塊)引到下水道(或循環使用),開啟機器運轉5-10分鐘,沖洗管道.確保達到食品衛生標準。

    5.3把塑料卷帶芯套裝在卷帶軸上,並調整在以成型器為準的中心線上,使卷帶在成型時能保持左右寬度一致。然後分別擰緊兩個緊固套上的螺釘,將料膜松緊裝置的彈簧壓力調節適中,以自動牽引料袋後自由擺動,剎車良好為宜。

    5.4滑塊在導軌間調節方法:應調節裝在右邊導軌上的內外螺母。當要求調緊滑塊時,可將固定座外側的螺母向外旋,並將內側的螺母也向外旋。當要求調松滑塊時,則反之。

       調螺母前,應先稍松開導軌上的內六角螺釘,調好後再擰緊。調整滑塊時,應先給導軌和滑塊加潤滑油,滑塊的最佳狀態應能上下移動自如而無聲。

    5.5將料帶穿過二個過帶管後,扣入成形器,使料袋左右對稱。把日期調整到當日的日期,自上而下依此為××年××月××日。

    5.6將豎熱封溫度調到140-170℃,橫熱封溫度調到200-250℃,具體溫度適當時料袋的材質和厚度,再仔細微調。預熱20分鐘使熱封模頭恒溫後方可正式灌裝生產,以後隻要不關斷電源,不必重新預熱即可連續生產。

    5.7調整走袋連桿再可變曲柄上的位置,即可得到所需的料袋長度,向裡調整為縮短,向外調整為延長。先切斷總電源後再調整,調整時應先把滑塊上的緊固螺母擰松後,方可擰動調整旋鈕。調整好後,開機前應把禁固螺母再擰緊。

    5.8調整定量泵桿再可變曲柄上的位置,即可得到所需的灌裝量的大小,向裡調整為減少,向外調整為增大。方法如5.6條。

        本機活塞環為可調試組件,當使用一段時間後,如發現在活塞桿端由滴漏現象,可擰松活塞桿套桿端的緊固螺絲,順時針(向裡)旋轉活塞桿套桿,使活塞環漲大,即可消除滴漏,(切記調節量要微小,不可太大,否則易損壞活塞環)調整好後應仍把緊固螺絲擰緊,防止松動變位。

    5.9正常生產時,隻要擰下開關QS即可,不需要再調整,當班生產數量由計數器自動計數。當卷料袋膜使用完畢時,應立即停機,迅速換上新的卷料袋膜,並把定量泵三通閥旋到循環狀態,停止供液,隻有在新的料袋形成後,再供液,方可繼續生產。

    5.10灌裝液體中,有固態物較多時,應提前進行過濾處理。當使用一段時間後,豎、橫封不粘佈磨損,這時可擰松夾佈管調整一段距離,擰緊後即可正常使用(不能等到完全磨斷再調整)。

    5.11應定期檢查豎、橫熱封銅塊,並及時把粘附在上麵的雜物清除乾凈,否則會嚴重影響熱封效果。清除時不許用金屬工具和砂紙刮擦,否則易損壞其工作麵造成無法使用。應在降溫後,用佈或木質工具蘸有機溶劑擦試,清除異物。



                                                   成品袋裝水

    5.12應定期(每班數次)在豎封和橫封不粘佈上擦塗甲基矽油,以延長不粘佈的使用壽命和增加熱封效果,(甲基矽油型號201-350CS)。

    5.13當熱封出現封不牢、連袋、滲漏等不正常現象時,嚴禁用手及各種工具挑撥,應立即停機處理。

    5.14本機器在出廠前各動作程序及配合尺寸均調整在最佳狀態,如需維修,應請有經驗的技術人員,記錄下該部件的配合尺寸後,再行拆卸。

    維護和保養

    6.1當設備被停止使用時,應及時用清水沖凈管道中的殘液,否則殘液變質後會影響下個班次的產品質量,必要時應卸下輸液塑料管用毛刷拉刷,並及時擦試乾凈機器,保持乾燥整潔。

    6.2每班定期檢查各運動部件和潤滑狀態,並隨時加20#潤滑油或鋰基脂。否則會嚴重影響機器使用壽命。

    6.3每班定期檢查,清楚乾凈橫熱封銅塊端麵上的異物,不允許有結垢現象,否則,易造成熱傳導率下降,銅塊溫度增高,橫熱封熱合切袋不正常。

    6.4發現異常情況時,應立即切斷電源,排除後方可重新使用。

    6.5冬季生產,當氣溫在0℃以下時,必須要用熱水溶化定量泵及管道內的結冰物,否則將造成連桿折斷,或機器無法啟動。

    6.6本機適用的單片塑料薄膜厚度應在80微米,並應保證薄膜的抗拉強度、厚薄均勻度、潤滑性,每卷重量應控製在(320㎜)18kg 以下,(240mm)14kg以下。橫熱封溫度在260℃以下,如果不是使用本機所推薦的單片塑料薄膜造成熱封不良,或破袋率增高,其責任請用戶自負。

    故障與排除方法

    故   障

    原因和排除方法

    1.整機不工作,指示燈不亮

    1.請電工檢查供電情況,是否缺相或三相電壓不平衡。

    2.總電源是否打開。

    3.電器元件是否良好。

    2.運動部件出現異常噪聲

    1.缺潤滑油.

    2.螺絲松動造成部件移位。

    3.嚴重磨損。

    3.供液不足或時大時小

    1.連桿螺絲松動。

    2.進液和排液單向閥內有異物。

    3.進液管中有空氣或密封不良。

    4.曲柄滑塊壓墊沒有壓緊。

    4.料袋時有長有時短不穩定

    1.走袋鉗螺絲松動,橡膠墊磨損或有油污,應用傢用洗潔精清洗乾凈。

    2.膜松緊調節不當。

    3.塑料卷帶超重。

    5.豎熱封、橫熱封沒有溫度或溫度不穩定

    1.檢查機表是否正常工作。

    2測溫熱電偶是否損壞或松動脫落。

    3.電熱管是否損壞。

    4.電源缺相,線頭松動、脫落。

    6.熱封合麵不理想袋子破損率高

    日期打印不清

    1.更換不粘佈或調整不粘佈位置。

    2.檢查橡膠墊是否平衡、壓損。如果損壞應更換橡膠墊。

    3.灌裝量過大,應留有少量氣室。

    4.調節到合適的溫度。

    7.操作人員感覺到有麻電現象

    1.電源接線錯誤或接觸不良。

    2.整機應良好接地。

    3.熱封銅塊接線應與外界良好絕緣。

    4.不允許液體噴液在電源接線頭上或電器上。

    8.橫封切袋不正常,有切不斷連袋及熱封後抗壓強度不夠現象

    1.應立即清除橫封銅塊上的異物。

    2.檢查銅塊上聚四氟乙烯隔熱板是否松動。

    3.更換推板上的橡膠墊。

    4.塑料薄膜厚度在80微米。

    5.調整橫封銅塊壓力。

    6.檢查橫封銅塊上刀口有無傷痕。

    9.定量泵有滴漏現象

    1.活塞環間隙增大。

    2.解決方法:先把定量泵活塞套桿上的禁固螺絲松動,順時針向裡擰緊少許即可(一定不能擰得太緊,否則已損壞活塞)。

    10.滑塊移動不正常或卡死

    參照5.4的方法予以排除。

    電氣元器件

    序號

    符號

    名稱

    規格與型號

    數量

    備註

    1

    RF1-3

    螺旋熔斷器

    FR1-20-10A

    3



    2

    QS1-4

    萬事達開關

    MK321B/N74

    1

    3



    3

    ZZ

    紫外線燈管

    ZWS系列15W/220V

    1



    4

    KM

    交流接觸器

    CJX1-9(3TB40)10A/220V

    1



    5

    TE1-2

    溫控機

    TE-2601

    2



    6

    RE

    熱電偶

    E、EA2

    2

    配套

    7

    SRM3

    管狀電熱元件

    Φ16X150 不銹鋼外殼 300W(豎封)

    1



    8

    SRM5

    管狀電熱元件

    Φ16X200 不銹鋼外殼 500W(橫封)

    1



    9

    M

    電動機

    0.37KW

    1



    10

    QF

    斷路器

    3P/6A

    1



    11

    SQ

    行程開關

    X2-N

    1



    12

    JD

    電磁計數器



    1



    13

    FR

    熱保護器



    1
