產品簡介
好多用戶都希望能有一種吸程很高的水泵,將機器安在傢裡或井口就能將低處遠處或深井中的吸攏來使用,這樣就可以不使用潛水泵,不專門牽拉電線,避免瞭使用潛水泵的一些問題。我廠根據市場需求,通過長期的探索實踐,研製出瞭一種利用螺桿自吸泵做主機,再配上一個射流吸水頭,中間用一大一小兩根塑料管子連接組成吸水系統,使用時將帶雙管的吸水頭放入井(或其他水源)中,而將主機安裝在井外適當地方,就能達到“既能將深井中的水提起來電機又不浸泡水中”目的,這樣,不僅有效保護瞭電機,更方便瞭用戶對機器的管理維護。
供貨說明

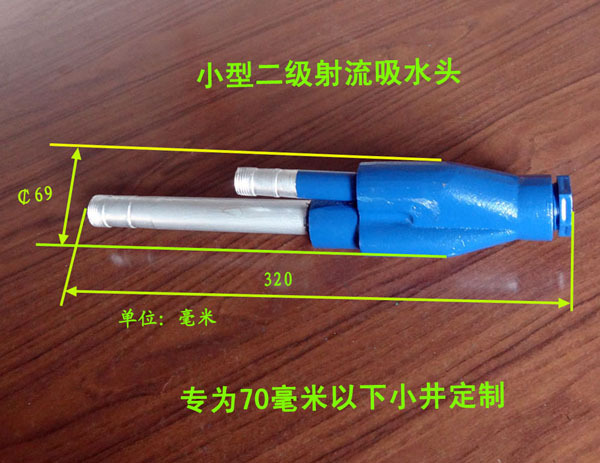

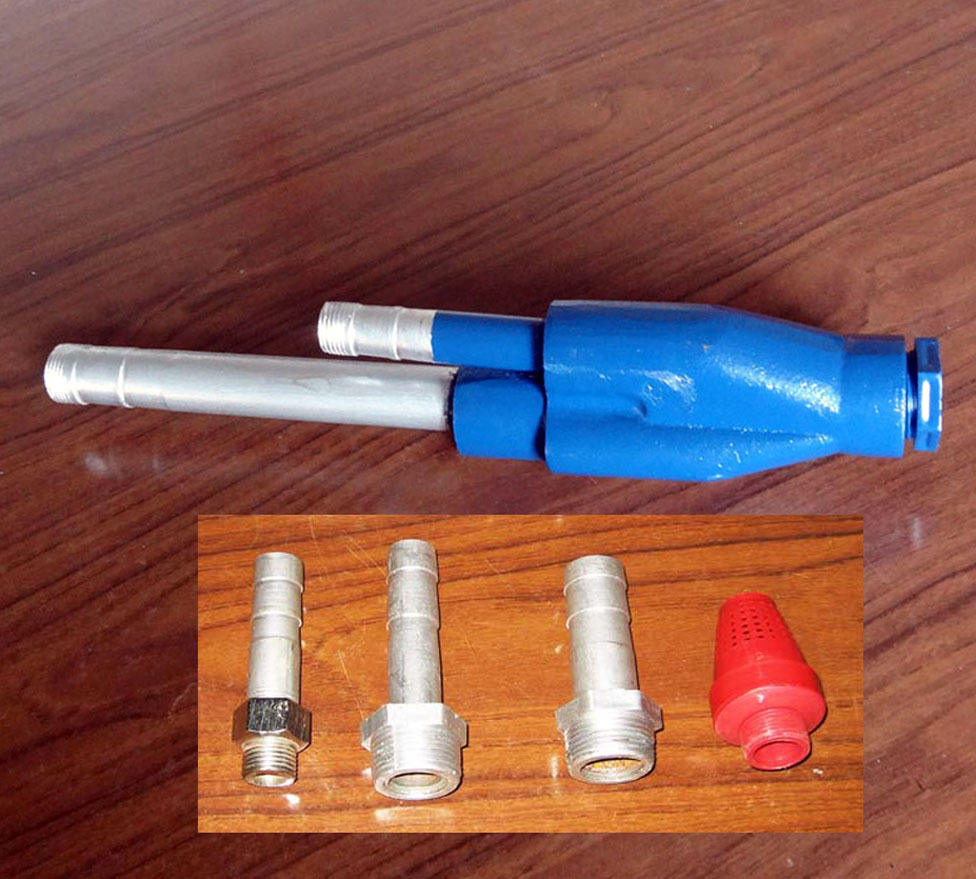

射流吸水頭是螺桿式高吸程水泵的一個重要部件,我廠生產“順升”牌射流吸水頭,專門與市場上550—1500瓦的高壓螺桿自吸泵配套,其性能和效果均優於市場其他同類產品,凡生產或銷售螺桿自吸泵的廠傢商傢均可訂購本廠射流吸水頭組裝高吸程水泵整機。射流頭分單級、雙級兩個品種,550瓦—1500瓦機子通用,按接頭配置又分為四件套和五件套供貨,也可根據客戶要求另配接頭網罩或單購吸水頭,價額另定。
單級頭和雙級頭區別與特點
單級頭內部采用噴射嘴對著導流桿直接噴射方式,邊噴邊吸,其特點是因隻有一級吸水,所以中段(20-30米)流量比雙級好,但低段(20米以下)和高段(30米以上)的流量不如雙級。雙級頭內噴射嘴和導流桿之間還設置瞭一個混流嘴,雙級頭工作時噴射嘴首先將液體噴入混流嘴,再由混流嘴噴入導流桿,混流嘴上端還裝有一塊橡皮墊片,當提水高度較低時橡皮墊片自動打開,此時吸水頭工作在二級吸水狀態,所以流量較大;當提水較高時(20米以上),橡皮墊片自動關閉,此時吸水頭工作在一級吸水狀態,壓力比單級頭還高,可以適應提水較高度較高的情況下使用,也就是說,雙級頭有低段自動增流,高段自動增壓功能,高度適應性較強。另外,單級頭拆卸簡便維修容易,雙級頭維修難度相對大些,客戶可根據市場和用戶環境情況定貨。
技術參數
型 號 | 級數 | 吸程(M) | 流量(M3/小時) | 配用水管(M) | 配用電泵(千瓦) | ||||||
額定 | 最高 | 額定 | 最大 | 高壓管 | 中壓管 | 出水管 | 工作壓力 | 循環流量 | 電機功率 | ||
XD2025-30-1.1 | 單級 | 20-30 | 40-50 | 1.1 | 1.3 | 6分 | 8分—1吋 | 6分 | 0.7-1Mpa | 1.4-1.6M3 | 0.55-0.75 |
XS2025-30-1 | 雙級 | 20-30 | 40-50 | 1 | 1.5 | 6分 | 8分—1吋 | 6分 | 0.7-1Mpa | 1.4-1.6M3 | 0.55-0.75 |
XD2032-40-1.3 | 單級 | 40 | 50 | 1.3 | 1.5 | 6分 | 1吋—1.2吋 | 6分 | 1.2-1.5Mpa | 1.6-1.8M3 | 1.1 |
XS2050-40-1.2 | 雙級 | 40 | 60 | 1.2 | 3 | 6分 | 1.2吋—1.5吋 | 1吋 | 1.2-1.3Mpa | 1.6-1.8M3 | 1.1 |
參數說明:
1、螺桿式雙管高吸程泵實際是一套吸水系統(或稱機組),並不是一臺獨立的水泵,其參數和效果與主機性能、功率、吸水頭結構、尺寸、以及安裝用管的管徑、管長等都有很大關系,隻有在各項因數配合恰當時才能達到較好的效果。特別是水管損耗更是不可忽視,用戶選機計算高度時務必要將此因數考慮進去,如果按上表要求配用水管,水管損失高度約等於水管長度乘以20% ,為確保機具流量,安裝垂直高度(H)+水管長度(L)ⅹ20% 最好不超過機子的額定吸程,即:H+0.2L<額定吸程。所以,以上參數僅指一般情況而言,並非最佳或最差效果。
2、上表中的XD2032-40-1.3和XS2040-40-1.2需根據客戶提供的主機配套定製,無現貨供應。
安裝使用
安裝時請按照《螺桿式高吸程泵安裝使用說明》進行操作:

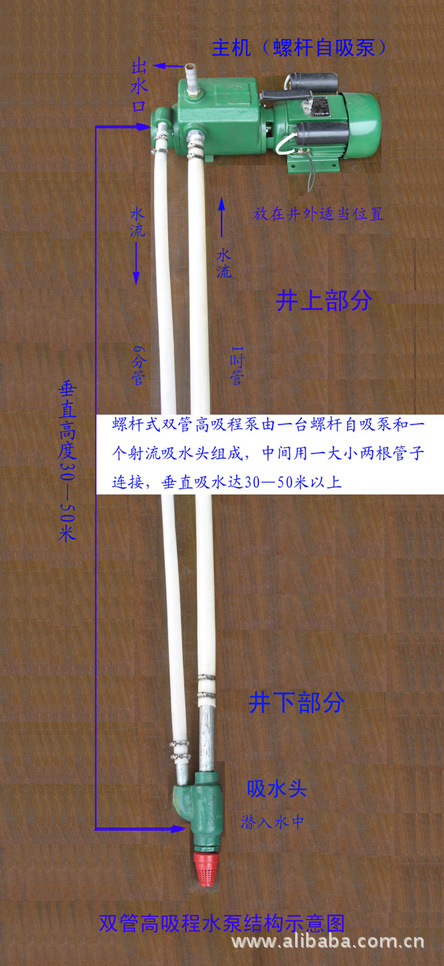

螺桿式高吸程泵整機結構圖
