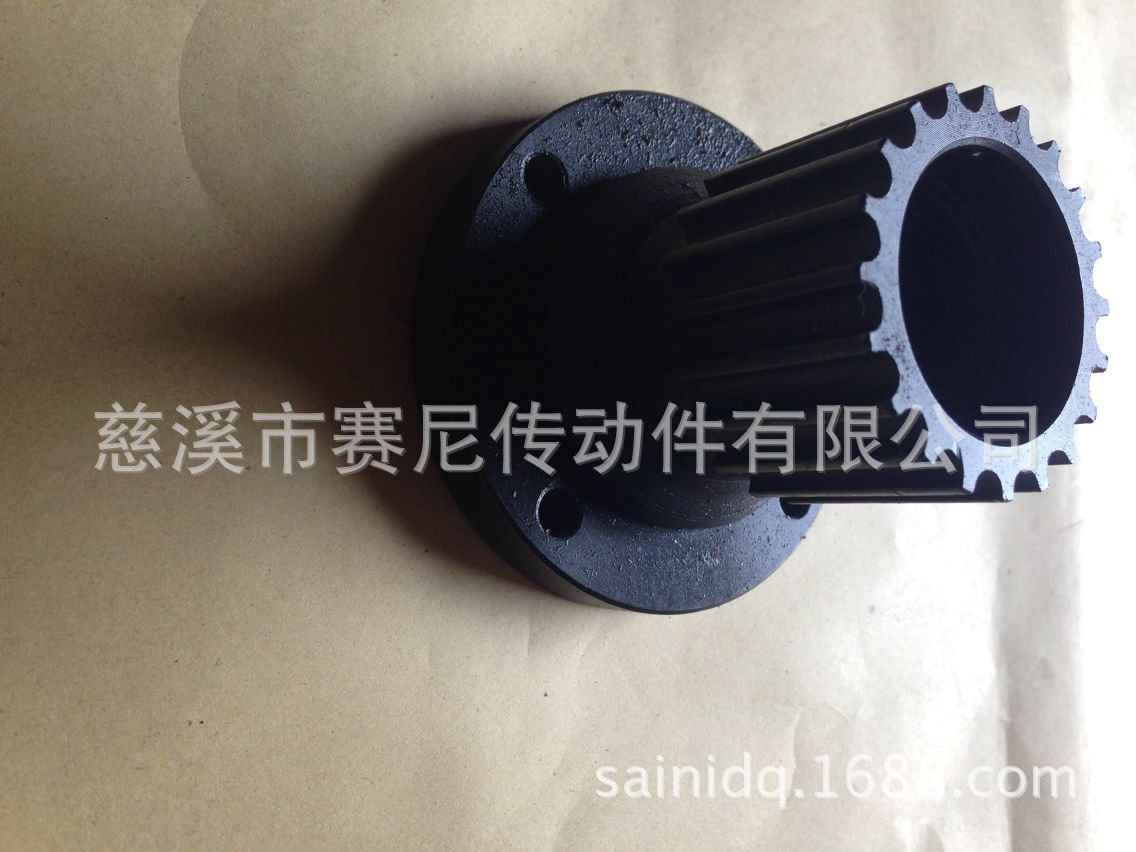

    供應批發 小模數齒輪 傳動齒輪加工 機械齒輪 變速箱齒輪加工定做
    商品代碼: 4096895
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明


    ********************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************





    已修改


    undefined



    undefined



    undefined


    undefined



       圖片,價格,產品屬性,僅供參考,不作交易價格,具體以實物為準,歡迎來電咨詢。
        同步帶傳動是由一根內周表麵設有等間距齒形的環行帶及具有相應吻合的輪所組成。 它綜合瞭帶傳動、鏈傳動和齒輪傳動各自的優點。轉動時,通過帶齒與輪的齒槽相嚙合來傳遞動力。 同步帶傳動具有準確的傳動比,無滑差,可獲得恒定的速比,傳動平穩,能吸振,噪音小,傳動比范圍大,一般可達1:10。允許線速度可達50M/S,傳遞功 率從幾瓦到百千瓦。傳動效率高,一般可達98%,結構緊湊,適宜於多軸傳動,不需潤滑,無污染,因此可在不允許有污染和工作環境較為惡劣的場所下正常工 作。 本產品廣泛用於紡織、機床、煙草、通訊電纜、輕工、化工、冶金、機表機器、食品、礦山、石油、汽車等各行業各種類型的機械傳動中。
        弧齒同步帶除瞭齒形為曲線形外,其結構與梯形齒同步帶基本相同,帶的節距相當,其齒高、齒根厚和齒根圓角半徑等均比梯形齒大。帶齒受載後,應力分佈狀態 較好,平緩瞭齒根的應力集中,提高瞭齒的承載能力。故弧齒同步帶比梯形齒同步帶傳遞功率大,且能防止嚙合過程中齒的乾涉。弧齒同步帶耐磨性能好,工作時噪聲小,不需潤滑,可用於有粉塵的惡劣環境。已在食品、汽車、紡織、製藥、印刷、造紙等行業得到廣泛應用。
        弧齒同步帶
        梯形齒同步帶分單麵有齒和雙麵有齒兩種,簡稱為單麵帶和雙麵帶。雙麵帶又按齒的排列方式分為對稱齒型(代號DA)和交錯齒型(代號DB〕。梯形齒同步帶有兩種尺寸製:節距製和模數製。我國采用節距製,並根據ISO 5296製訂瞭同步帶傳動相應標準GB/T 11361~11362-1989和GB/T 11616-1989。
        梯形齒同步帶
        同步帶齒有梯形齒和弧齒兩類,弧齒又有三種系列:圓弧齒(H系列又稱HTD帶)、平頂圓弧齒(S系列又稱為STPD帶)和凹頂拋物線齒(R系列)。

        同步帶的特點:
    (1)傳動準確,工作時無滑動,具有恒定的傳動比;
    (2)傳動平穩,具有緩沖、減振能力,噪聲低;
    (3)傳動效率高,可達0.98,節能效果明顯;
    (4)維護保養方便,不需潤滑,維護費用低;
    (5)速比范圍大,一般可達10,線速度可達50m/s,具有較大的功率傳遞范圍,可達幾瓦到幾百千瓦;
    (6)可用於長距離傳動,中心距可達10m以上。
        同步帶傳動的主要失效形式:
      ①帶體疲勞斷裂;
      ②帶齒剪斷和壓潰;
      ③帶側、帶齒磨損、包佈剝離;
      ④承載層伸長、節距增大、形成齒的乾涉、爬齒;
      ⑤沖擊、過載使帶體斷裂。
        同步帶工作原理:
        同步帶傳動是由一條內周表麵設有等間距齒的環形皮帶和具有相應齒的帶輪所組成,運行時,帶齒與帶輪的齒槽相嚙合傳遞運動和動力,它是綜合瞭皮帶傳動、鏈傳 動齒輪傳動各自優點的新型帶傳動。同步帶和同步輪安裝及使用註意事項:

        減少帶輪的中心距,如有張緊輪應先松開,裝上帶子後再調整中心距。對固定中心距的傳動,應先拆下帶輪,把帶子裝到帶輪上後再把帶輪裝到軸上固定。
        安裝時還應該註意以下幾點:
     ①安裝同步帶時,如果兩帶輪的中心距可以移動,必須先將帶輪的中心距縮短,裝好同步帶後,再使中心距復位。若有張緊輪時,先把張緊輪放松,然後裝上同步帶,再裝上張緊輪。
     ②往帶輪上裝同步帶時,切記不要用力過猛,或用螺絲刀硬撬同步帶,以防止同步帶中的抗拉層產生外觀覺察不到的折斷現象。設計帶輪時,最好選用兩軸能互相移近的結構,若結構上不允許時,則最好把同步帶與帶輪一起裝到相應的軸上。
      ③控製適當的初張緊力。
      ④同步帶傳動中,兩帶輪軸線的平行度要求比較高,否則同步帶在工作時會產生跑偏,甚至跳出帶輪。軸線不平行遠將引起壓力不均勻,是帶齒早期磨損。
      ⑤支撐帶輪的機架,必須有足夠的剛度,否則帶輪在密碼鎖運轉時就會造成兩軸線的不平行。
