註意：安裝尺寸請務必按照包裝標識或咨詢客服後操作！！此款質量產品默認獨立袋子包裝！

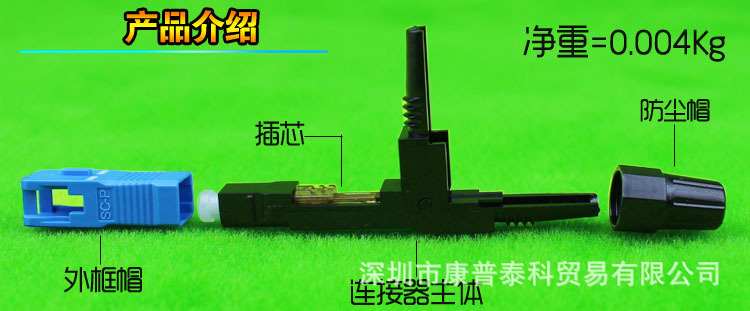

實物圖展示：
產品使用方法：該光纖快速連接器產品為可靠的預埋纖結構設計，產品操作簡單，指標穩定可靠，已廣泛應用於深圳、廣州、上海、香港、馬來西亞等國內外FTTH 接入工程。
安裝註意事項：
1. 安裝時施工人員應保持手部清潔乾燥；
2. 開剝皮纜線或剝去塗覆層時，請選用正品精良工具；
3. 切割定量光纖時，請正確使用定長器導軌槽；
4. 選用保養精良的正品切割刀具，可以減少光纖斷麵損傷；
5. 切割下的廢光纖請註意妥善處置，以免造成人身傷害；
6. 插入光纖至連接器，註意操作方法和力度，以免造成斷纖；
7. 組裝時保持光纖微彎後才能鎖緊鎖扣；
8. 施工現場註意粉塵，過多可能影響通信數據。
光纖快速連接器原理結構分為A ：直通式和 B：預埋式
(a）乾式（即直通式）結構 這種結構非常簡單，優勢在於實現較為容易造價低廉，但劣勢很多：對光纖直徑要求嚴格、對切割端麵和切割長度要求嚴格、對加持強度要求更加嚴格；否則任何一處與產品不匹配都將引起參數的波動；另外，由於回波損耗指標完全依賴於光纖切割端麵的情況因此產品的回波損耗指標比較差，對操作者熟練要求很高。
產品結構原理如下:
直通式結構可以應用於臨時光纖鏈路搶修，但不適宜用於FTTH接入鏈路規模使用。
b）預埋式結構 預埋纖結構采用的是在工廠將一段裸纖預先置入陶瓷插芯內，並將頂端進行瞭研磨，操作者在現場隻需要將另一端切割好光纖後插入即可；由於預埋結構前麵預埋纖工廠研磨且對接處填充匹配液，不過分依賴光纖端麵切割的平整度，大大降低瞭對操作者熟練程度的要求；由於接頭的端麵采用的是預先研磨的工藝，因此回波損耗指標好；
產品結構原理如下:
預埋式結構可以實現更好的插入損耗（0.5dB 以下）和回波損耗（45dB 以上）指標，可靠性與穩定性比較高，因此適宜於FTTH接入鏈路室內節點使用。
光纖快速連接器簡介：
光纖活動連接器，俗稱活接頭，一般稱為光纖連接器，是用於連接兩根光纖或光纜形成連續光通路的可以重復使用的無源器件，已經廣泛應用在光纖傳輸線路、光纖配線架和光纖測試機器、機表中，是目前使用數量最多的光無源器件。
光纖連接器的一般結構：
1.產品分類和結構要求
1.1 用於FTTx光纜網路的光纖現場連接器為SC型，可以和標準的SC適配器匹配。
1.2 按照插針體端麵形式劃分，可分為PC（含UPC）和APC兩種類型。
1.3 按照安裝場合劃分，光纖現場連接器可分為如下兩種類型：
插頭型：用機械方式在光纖或光纜的護套上直接組裝的活動連接器插頭。插座型：由一個光纖現場連接器插頭和一個適配器組成的活動連接器插座。光纖現場連接器插頭和適配器可以為分離式結構，也可以為一體化結構。
1.4 光纖現場連接器應預埋單模光纖，連接器的端頭應在工廠預先拋光，無需在施工現場研磨和膠合。PC型現場連接器的端頭應在工廠拋光為PC或UPC球麵，APC型現場連接器的端頭應在工廠拋光為APC斜麵，以保證連接器的端麵質量和良好的反射性能。
1.5 光纖連接器應適合於對250微米預塗覆光纖的端接，也可與900微米緊套光纖匹配。
1.6 光纖連接器應適合於在尺寸為2.0×3.0mm的蝶型引入光纜的外護套上直接組裝。
1.7 連接器應免用或少用專用工具，必要情況下可自帶壓接工具，施工時隻需配備光纖剝線器和光纖切割刀等普通工具，不需要使用其它有功耗或結構復雜的工具。
光纖連接器的性能
光纖連接器的性能，首先是光學性能，此外還要考慮光纖連接器的互換性、重復性、抗拉強度、溫度和插拔次數等。
1、光學性能：對於光纖連接器的光性能方麵的要求，主要是插入損耗和回波損耗這兩個最基本的參數。
插入損耗（Insertion Loss）即連接損耗，是指因連接器的導入而引起的鏈路有效光功率的損耗。插入損耗越小越好，一般要求應不大於0.5dB。
回波損耗（Return Loss, Reflection Loss）是指連接器對鏈路光功率反射的抑製能力，其典型值應不小於25dB。實際應用的連接器，插針表麵經過瞭專門的拋光處理，可以使回波損耗更大，一般不低於45dB。
2、互換性、重復性
光纖連接器是通用的無源器件，對於同一類型的光纖連接器，一般都可以任意組合使用、並可以重復多次使用，由此而導入的附加損耗一般都在小於0.2dB的范圍內。
3、抗拉強度
對於做好的光纖連接器，一般要求其抗拉強度應不低於90N。
4、溫度
一般要求，光纖連接器必須在-40oC ~ +70oC的溫度下能夠正常使用。
5、插拔次數
目前使用的光纖連接器一般都可以插拔l000次以上.
