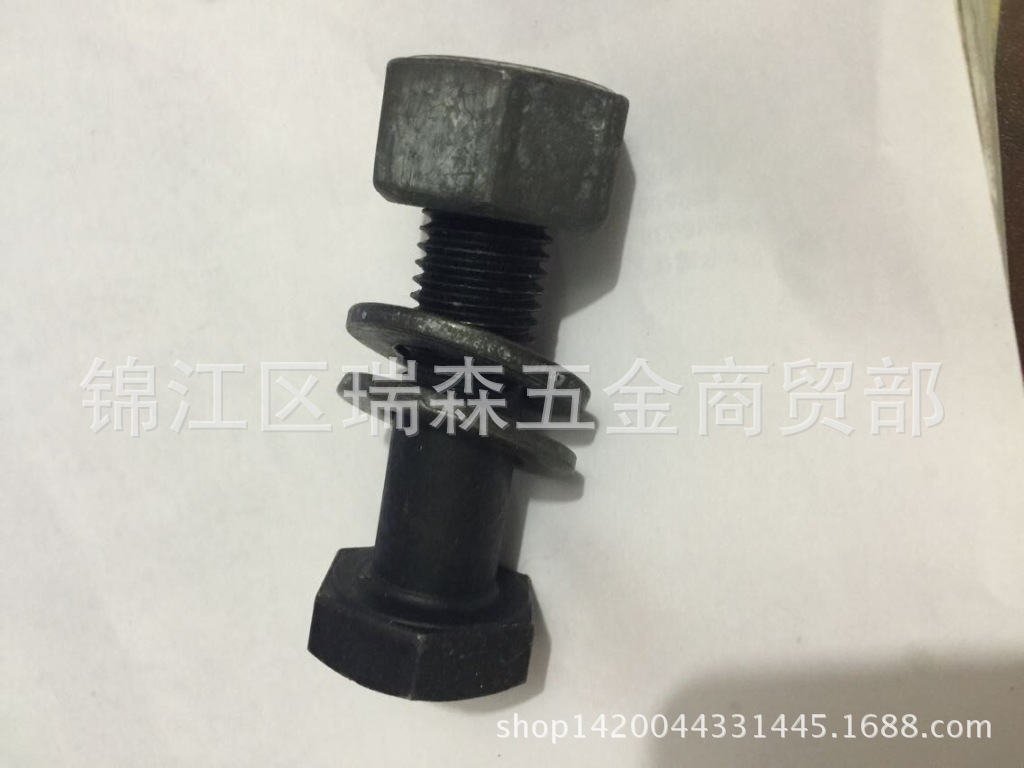

鋼結構用大六角鏈接副螺栓
型號：GB1228-GB1231 級別：10.9級 材質：20MNTIB 10.9S
適用范圍
適用於鋼結構安裝工程大六角高強度螺栓連接的施工技術。[2]
材料要求
2.1 螺栓、螺母、墊圈均應附有質量證明書，並應符合設計要求和國傢標準的規定
2.2 大六角頭高強度螺栓、螺母和墊圈的規格、尺寸及重量應符合設計規定。
2.3 不同等級的大六角頭高強度螺桂的材料性能必須符合表22.3的規定。
表22.3 不同等級的大六角頭高強度螺栓的材料性能
性能等級 | 抗拉強度δb N/mm2 (kgf/mm2) | 屈服強度δ0.2 N/mm2 (kgf/mm2) | 伸長率δs (%) | 收縮率ψ (%) | 沖擊韌性aK J/cm2 (kgf/mm2) |
不小於 | |||||
10.9s | 1040～1240 (106～126) | 940 (95) | 10 | 42 | 59 (6) |
8.8s | 830～1030 (85～105) | 660 (68) | 12 | 45 | 78 (8) |
2.4 不同規格的高強度螺栓的機械性能、拉力應符合表22.4的規定。
表22.4 不同規格大六角頭高強度螺栓的機械性能、拉力
公稱直徑d(mm) | 12 | 16 | 20 | (22) | 24 | (27) | 30 | ||
公稱應力截麵積As (mm2) | 84.3 | 157 | 245 | 303 | 353 | 459 | 561 | ||
性能等級 | 10.9s | 拉力截荷N（kgf） | 87700～104500 (8940～10700) | 163000～195000 (16600～19800) | 255000～304000 (26000～31000) | 315000～376000 (32100～38300) | 367000～438000 (374000～438000) | 477000～438000 (48600～58000) | 583000～696000 (59400～70900) |
8.8s | 70000～86800 (7140～8850) | 130000～162000 (13300～16500) | 203000～252000 (20700～25700) | 251000～312000 (25600～31800) | 293000～364000 (29900～37000) | 381000～473000 (38800～48200) | 466000～578000 (47500～58900) | ||
2.5 大六角頭高強度螺栓的硬度應符合表22.5的規定。
表22.5 螺栓硬度
性能等級 | 維氏硬度HV30 | 洛式硬度HRC |
10.9S | 312～367 | 33～39 |
8.8S | 249～296 | 24～31 |

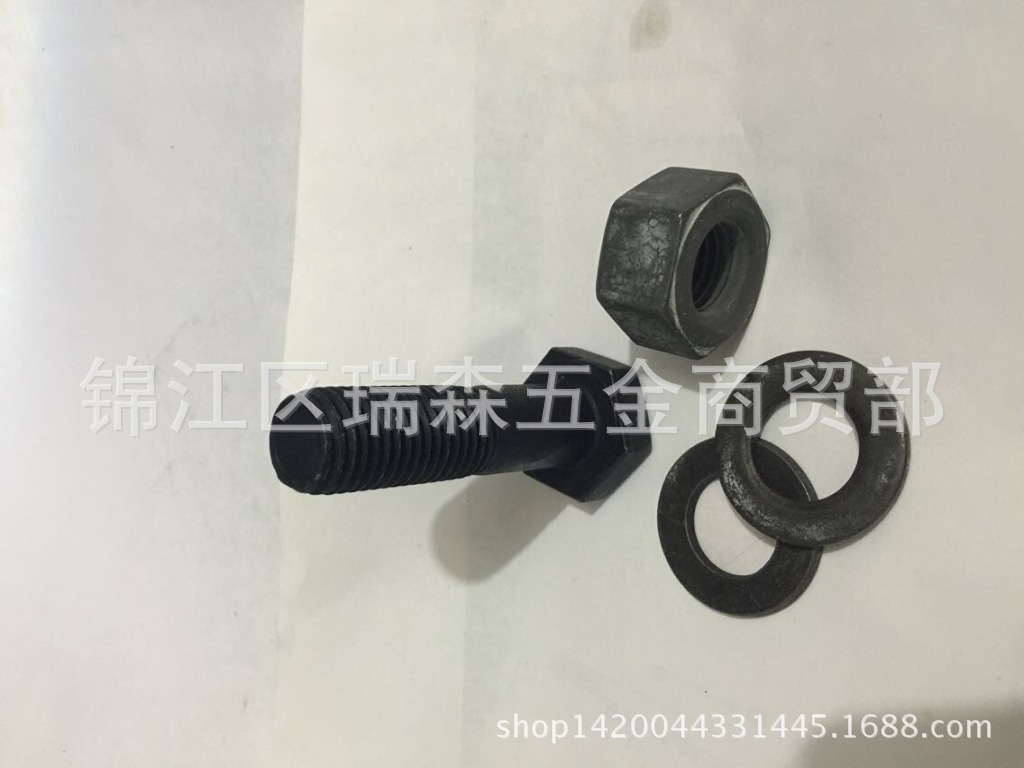

2.6 大六角頭高強螺栓的邊接副是由一個螺栓、二個墊圈、一個螺母組成，螺栓、螺母和墊圈應按表22.6規定配套使用。
表22.6 螺栓、螺母和墊圈的配套
螺栓 | 螺母 | 墊圈 |
10.9s | 10H | HRC34～45 |
8.8s | 8H | HRC35～45 |
2.7 大六角高強度螺栓驗收入庫後應按規定分類存放，應防雨、防潮，遇有螺紋損傷或螺栓、螺母不配套時不得使用。
2.8 大六角頭高強度螺栓驗收入庫後應按規格分類存放，應防雨、防潮，遇有螺紋損傷或螺栓、螺母不配套時不得使用。螺栓不得粘染泥土、油污，必須清理乾凈。
主要機具設備
電動扭矩扳手及控製箱、手動扭矩扳手、扭矩測量扳手、手工扳手、鋼絲刷、沖子、錘子等。
作業條件
4.1 高強度螺栓連接磨擦麵必須符合設計要求，磨擦系數必須達到設計要求。磨擦麵不允許有殘留有氧化鐵皮。
4.2 磨擦麵的處理與保存時間、保存條件應與磨擦系數試件的保存時間、條件相同。
4.3 施工部位磨擦麵應防止被油污和油漆等污染，如有污染必須徹底清理乾凈。
4.4 調整扭矩扳手。根據施工技術要求，認真調整扭矩扳手，扭矩扳手的扭矩值在允許偏差范圍之內。施工用的扭矩扳手，其誤差應控製在±5%以內。校正用的扭矩扳手，其誤差應控製在±3%以內。
4.4.1 當施工采用電動扳手時，在調好檔位後應用扭矩測量扳手反復校正電動扳手的扭矩力與設計要求是否一致。扭矩值過高，會使高強度螺栓過擰，造成螺栓超負載運行，隨著時間過長，會使大六角頭高強度螺栓產生裂紋等隱患。當扭矩值過低時，會使高強度螺栓達不到預定緊固值，從而造成鋼結構連接麵磨擦系數下降，承載能力下降。
4.4.2 當施工采用手動扳手時，應每天用扭矩測量扳手檢測手動扳手的緊固位置是否正常，檢查手動扳手的顯示信號是否靈敏，防止超擰或緊固不到位。
4.5 檢查螺栓孔徑尺寸，孔邊毛刺必須徹底清理。
4.6 將同一批號、規格的螺栓、螺母、墊圈配好套，裝箱待用，
4.7 應對大六角頭高強度螺栓的操作者進行培訓或技術交底，其內容如下：
4.7.1 大六角頭高強度螺栓的使用特點和要求。
4.7.2 高強度螺栓的扭矩系數和磨擦系數。
4.7.3 高強度螺栓緊固工藝要點和緊固原則。
4.7.4 高強度螺栓的儲運、保管和現場施工要求。
4.7.5 高強度螺栓扭矩扳手的性能和使用方法。
4.7.6 高強度螺栓電動扳手的性能和使用方法。
4.7.7 高強度螺栓緊固後的自檢自查要求和檢查方法、內容。
施工操作工藝
5.1 工藝流程：
作業準備→接頭組裝→安裝臨時螺栓→安裝高強螺栓→高強螺栓緊固→檢查驗收.
