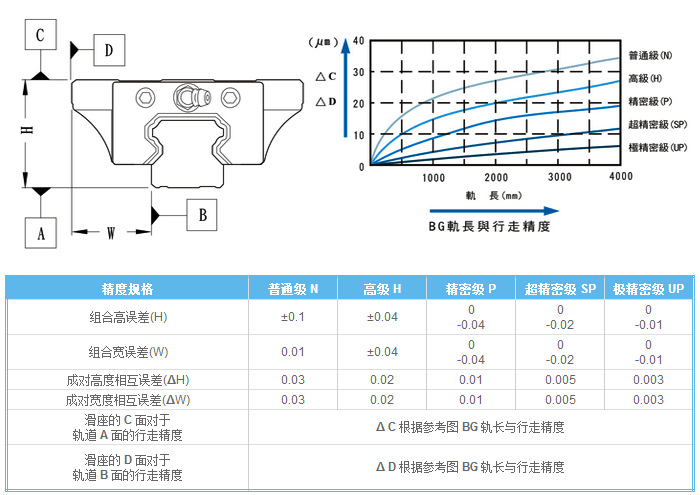

BGX、BGC規格尺寸表(H-B)

STAF BGX 非鏈帶型線性滑軌特性：
(1). 四排珠高剛性等負載設計：
- 運動輕快。
- 低摩擦阻力。
- 產品穩定性高。

(2). 防塵系統之設計
BGX之防塵系統針對異物進入方式，可將防塵系統 區分為上防塵與下防塵系統。針對滑軌沉頭孔與滑軌滑座

之間隙作防塵之保護。

(3). BGX循環套管靜音系統：
高分子聚合物套管，其材質可大幅減低滑座，高速運行鋼珠碰撞聲響。
- 滑座行進聲音降低
- 油潤效果好
-壽命穩定

STAF BGX Non-Cage Linear Guides Features:
(1). 4-Groove Even Load Design
- Quick light movements
- Lower friction
- Bigger load ratings
- Higher stability

(2). Seal Design
The seal design in BGX linear guides is divided into top and bottom seal systems aiming at

the incursion passage of the foreign objects.

(3). BGX Tubular Muffling System
The high polymer bush in BGX linear guide improves the lubrication.
-Less friction between the steel balls and the tube in high speed.
-Lubrication is better compared to the conventional linear slides.linear slides.
-No noise of steel ball collision against the metallic tube as the conventional

建立線性滑軌良好的使用品質，初步成敗條件是需要正確的選用規格型號，但影響使用品質的最後關鍵因素在

於線性滑軌的安裝品質，即使選用正確型號的線性滑軌，也容易因為安裝品質不良導致大幅度影響產品壽命與

機構運作上的表現，而良好安裝品質是建立在遵守線性滑軌安裝設計原則與安裝步驟的基礎上，以下是安裝線

性滑軌應該註意的設計事項與安裝步驟事項。

3-1安裝設計原則:

Unit : mm

組裝線性滑軌安裝步驟

上圖為平行使用安裝的標準范例，本范例中的安裝平臺具備下列特征：

 1.固定平臺(base)具備兩個安裝線軌的基準麵(Datum plane)。

 2.移動平臺(table)具備一個側向定位的基準麵以及迫緊螺絲。

 3.主軌安裝側(Master side)與移動平臺(table)迫緊螺絲為同側位置。

3-2安裝步驟:

步驟.1:在安裝前必須清除機械安裝麵的毛邊、污物及表麵傷痕。


註意：滑軌基準麵安裝前均塗有防銹油，安裝前請用清洗油品將基準麵洗凈後再安裝，而防銹油清除後

基準麵易生銹，建議噴附黏度低的主軸用潤滑油。

步驟.2:將主軌輕輕安置在床臺上，使用側向固定螺絲或其他固定治具使線軌與側向安裝麵輕輕貼合。


註意：安裝使用前確認螺絲孔是否對位，平臺螺絲孔位不正強行鎖附，易於造成偏位大大影響組合精度與使用

品質。

步驟.3由中央向兩側按順序將滑軌定位螺絲稍微旋緊。使軌道與安裝麵稍微貼合。順序由滑軌中段開始

向兩端稍微旋緊可得到較穩定精度。滑軌基準麵稍微旋緊後，加強滑軌側向基準麵迫緊力，使主軌可以

確實貼合側向基準麵。

步驟.4使用扭力扳手，依照平臺材質選用鎖緊扭矩將滑軌定位螺絲慢慢旋緊。

滑軌的螺栓鎖緊扭矩

※ 請按照平臺材質及固定螺絲型號選用鎖緊扭矩，使用扭力扳手將滑軌螺栓慢慢迫緊。

步驟.5使用相同安裝方式安裝副軌，並且個別安裝滑座至主軌與副軌上。
註意滑座安裝上線性滑軌後，因為安裝空間有限，導致後續許多附屬件無法安裝，必須在此階段將所需

附件一並安裝。
( 附件可能為油嘴、油管接頭、或防塵系統等。)

步驟.6輕輕安置移動平臺(table)到主軌與副軌的滑座上。

步驟.7鎖緊移動平臺上側向迫緊螺絲，安裝定位後依下列順序進行鎖緊固定。
