KSL151000直流光伏水泵系統

產品包括:光伏電池板、控製器和光伏水泵各一套

一、太陽能水泵系統概述

   系統組成:

   系統由太陽能電池板、光伏水泵和光伏水泵控製器三部份組成。利用太陽能發電將水從地表深處提至地麵供人畜飲用或農田灌溉。尤其是在缺電缺水的邊遠地區，太陽能水泵無疑是最具吸引力的供水手段，利用隨處可取，取之不盡的太陽能，實現經濟可靠的供水。系統原理圖如下：

    系統原理:

1． 太陽電池發電組件由一塊或多塊太陽電池板串並聯而成，吸收日照輻射能量，將其轉化為電能，為整個系統提供動力電源。

2． 光伏水泵控製器對系統的運行實施控製和調節，通過太陽電池陣列發出的直流電進行驅動光伏水泵，進行抽水作業。並根據日照強度的變化實時地調節輸出頻率，實現最大功率點跟蹤，最大限度地利用太陽能。

二、產品特點

1． 太陽能水泵系統全自動運行，無須人工值守；系統即發即用，發出的電直接驅動水泵工作，無需儲電裝置；采用永磁、直流無刷、無傳感電機，相比傳統電機，整體效率提升25%，同時大幅降低系統的建設和維護成本；

2． 太陽能水泵控製器根據日照強度的變化調節水泵轉速，使輸出功率接近太陽電池陣列的最大功率；當日照很充足時，保證水泵的轉速不超過額定轉速；當日照不足時，根據設定最低運行頻率是否滿足，否則自動停止運行；

3． 系統設備采用定轉子雙塑封工藝，電機絕緣度≥300MΩ，大大提升電機安全性和可靠性；采用水潤滑軸承，相對傳統的油滑軸承，具有安裝簡便，環保等優點（對水源無污染）；

4． 系統安裝方便，可用在最小口徑4英寸（10厘米）水井或各種湖、塘、河渠等水源中取水。

三、產品參數介紹

揚程/日水量表：

產品參數：

四、接線示意圖

控製器與電池板、光伏水泵等輔件接線示意圖：

1． 光伏水泵U、V、W三相線與控製器上相位對應相接；

2． 電池板串/並連後，正負極對應相接；

3． 本系統可接蓄電池做備用電源，如有需要；

4． 水箱水位傳感探測器（可選配件），偵測水箱水位，水滿自動停機，反之自動開機。

5． 水井低水位探測器（可選配件），防止因水井水位下降過快，防止水泵過熱燒毀。分上中下三位探測。

四、系統產品一覽

1．光伏電池板一套

2．控製器一臺

3．光伏水泵一臺

4．說明書、保修卡一份

可選配件（另收費）

1． 水井水位探測器

2． 水箱水位探測器

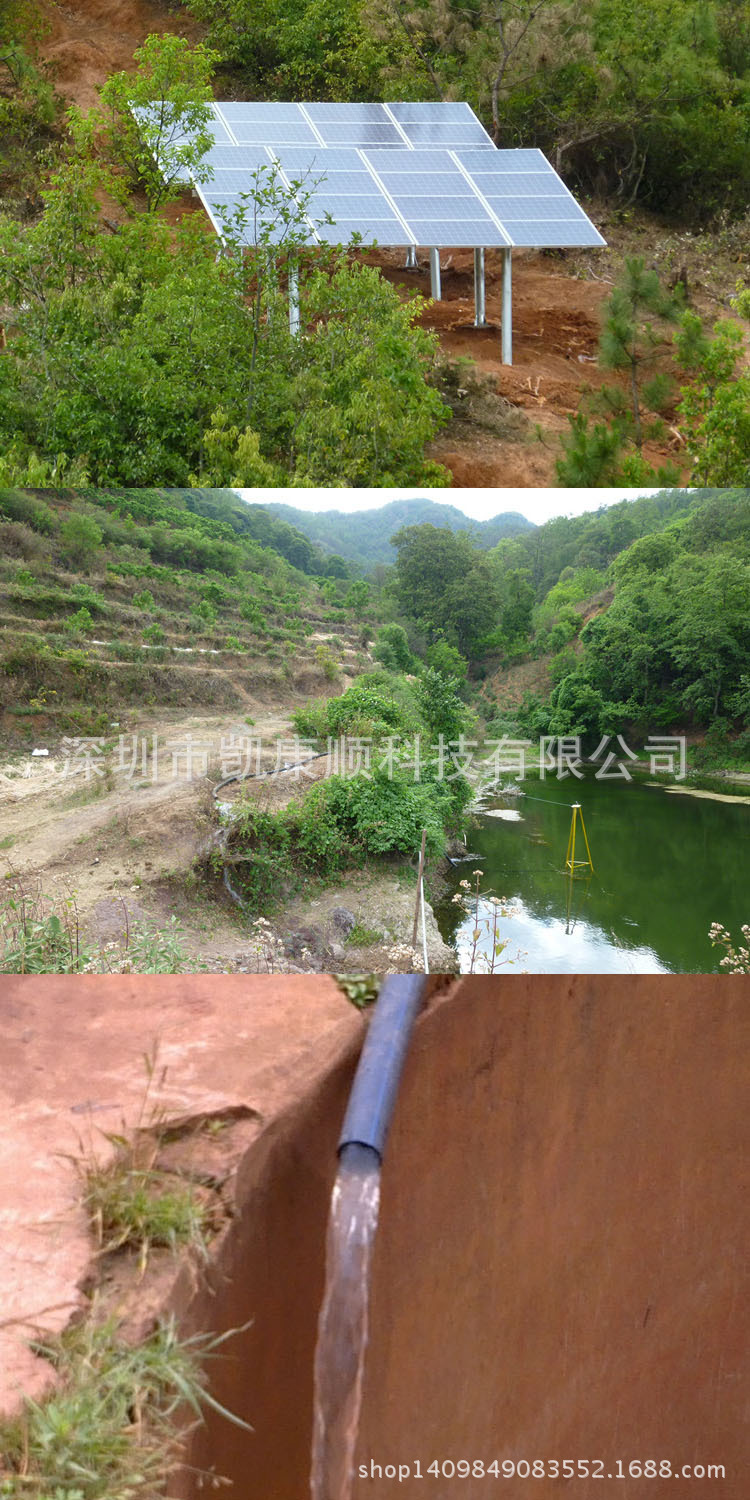

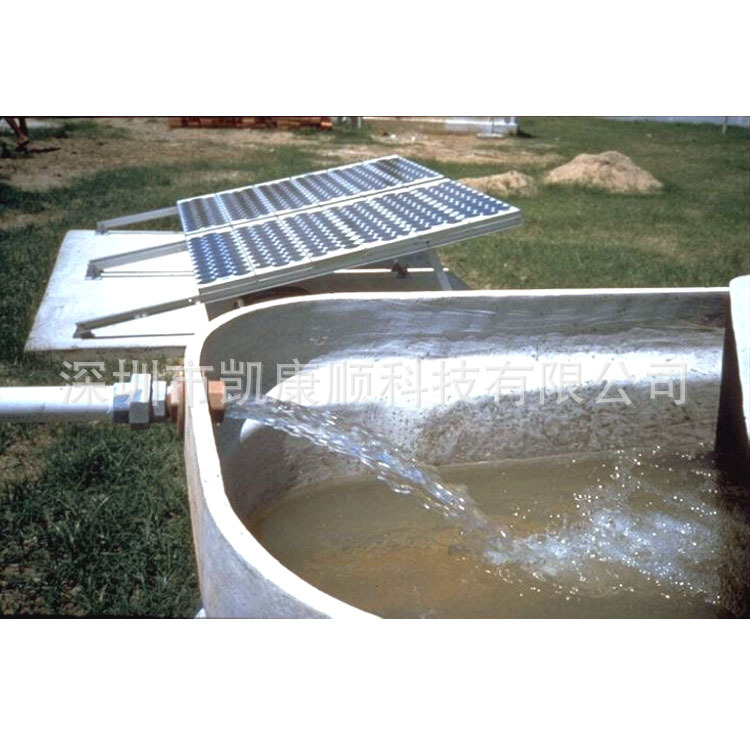

五、相關案例
