此時可通過按“SET”移位鍵、“←”增加鍵、“→”減少鍵進行修改所需參數。修改後，按一下“←┘”確認鍵保存數據。如需繼續修改其他項目，請按“←”增加鍵、“→”減少鍵選擇需要修改的模式：如修改完畢（在設定模式狀態下）在按一下“←┘”確認鍵返回正常顯示模式

註意：
本機有顯示自動回復功能。當操作者進行參數的設定修改等操作而忘記回到主顯示模式時，機表會在30秒後自動返回主顯示模式。控製器在使用前或進行參數時詳細閱讀以下內容。模式內容及參考列表

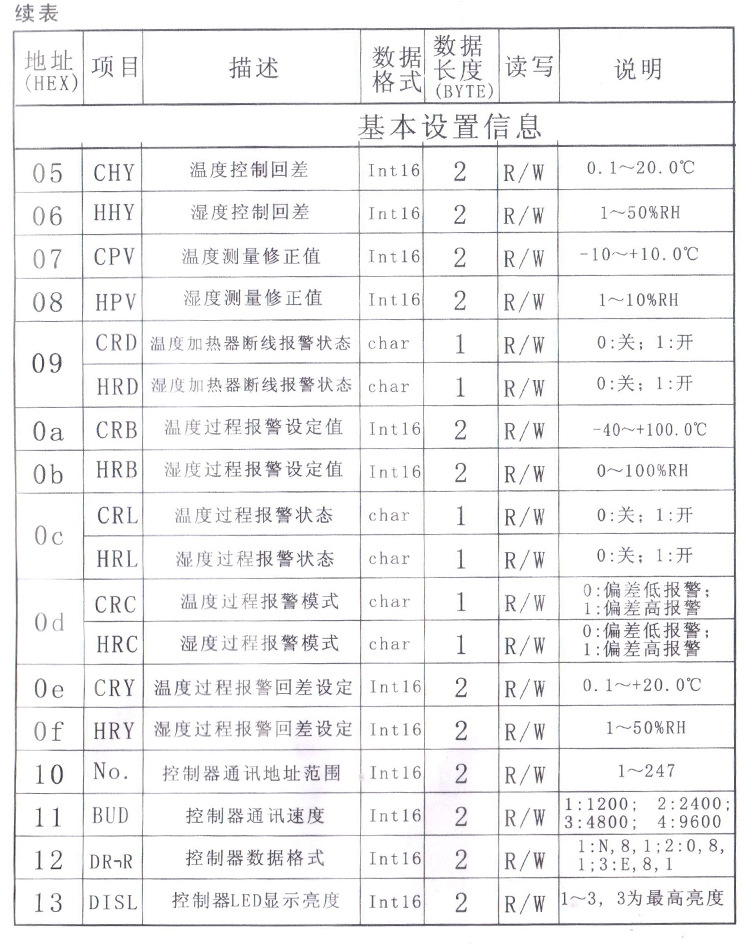

●通訊規約

1 物理層1.1 RS485通訊介面，異步半雙工模式：1.2 通訊速度1200-9600bps可設置，出廠默認2400bps;1.3 字節傳送格式：1位起始位，8位數據位，奇偶校驗（N81、E81、081）可選，出廠默認E81。2 數字通訊協議：機表提供串行異步半雙工RS485通訊介面，采用MODBUS-RTU協議，各種數據信息均可在通訊線路上傳送。在一條線路上，可以同時連接多達32個網路控製器，每個控製器均可設定不同通訊地址（AddressNo.），不同系列控製器的通訊接線端子號碼不同，通訊連接應使用帶有銅網的屏蔽雙絞線，線徑不小於0.5mm2。佈線時應使通訊線遠離強電電纜或其他強電場環境，推薦采用T型網路的連接方式（見圖1），不建議采用星形或其他的連接方式。

●MODBUS_RTU通訊協議：

MODBUS協議在一根通訊線上采用主從應答方式的通訊連接方式。首先，主計算機的信號尋址到一臺唯一地址的終端設備（從機），然後，終端設備發出的應答信號以相反的方向傳輸給主機，即：在一根單獨的通訊線上信號沿著相反的兩個方向傳輸所有的通訊數據流（半雙工的工作模式）。MODBUS協議隻允許在主機（PC，PLC等）和終端設備之間通訊（見圖2），而不允許獨立的終端設備之間的數據交換，這樣各終端設備不會在它們初始化時占據通訊線路，而僅限於響應到達本機的查詢信號。

●主機查詢：

查詢信息幀包括設備地址碼、功能代碼、數據信息碼、校驗碼。地址碼表明要選中的從機設備；功能代碼告知被選中的從設備要執行何種功能，例如功能代碼03或04是要求從設備讀寄存器並返回它們的內容，數據段包含瞭從設備要執行功能的其它附加信息，如在讀命令中，數據段的附加信息有從何寄存器開始讀及要讀的寄存器數量：校驗碼用來檢驗一幀信息的正確性，為從設備提供瞭一種校驗信息內容是否正確的方法，它采用CRC16的校準規則。

●從機響應

如果從設備產生一正常的回應，在回應消息中有從機地址碼、功能代碼、數據信息碼和CRC16校驗碼。數據信息碼則包括瞭從設備收集的數據：如寄存器值或狀態。如果有錯誤發生，我們約定是從機不進行響應。傳輸方式是指一個數據幀內一系列獨立的數據結構以及用於傳輸數據的有限規則，下麵定義瞭與MODBUS協議RTU方式相兼容的傳輸方式。每個字節的位：1個起始位、8個數據位、（奇偶校驗位）1個停止位（有奇偶校驗位時）或1個停止位（無奇偶校驗位時）。

●數據幀的結構：（報文格式）見表1

●地址碼

在幀的開始部分，由一個字節（8位二進製碼）組成，十進製為0~255，在我們的系統中隻是用1~247，其他地址保留。這些位標明瞭用戶指定的終端設備的地址，該設備將接收來自與之相連的主機數據。每個終端設備的地址必須是唯一的僅僅被尋址到的終端會響應包含瞭該地址的查詢。當終端發送回一個響應，響應中的從機地址數據便告訴瞭主機哪臺終端正與之進行通訊。

●功能碼：（見表2）

 告訴瞭被尋址到的終端執行何種功能，下表列出顯示所支持的功能碼，以及它們的意義和功能。

●查詢數據幀（主機）（見表3）

●響應數據幀（從機）（見表4）

 此功能允許用改變多個寄存器的內容，需要強調的是所寫入的數據為可寫屬性參數，個數不超過地址范圍，下麵的例子是寫入通訊方式。

●查詢數據幀（主機）（見表5）

●響應數據幀（從機），表明數據已寫入。（見表6）

●校驗碼

錯誤校驗CRC域占用兩個字節，包含瞭一個16位的二進製值。CRC值由傳輸設備計算出來，然後附加到數據幀上，接收設備在接收數據時重新計算CRC值，然後與接收到的CRC域中的值進行比較，如果這兩個值不相等，就發生瞭錯誤。見圖3

●通訊報文舉例

讀數據（功能碼：03）：這個功能可使用戶獲得終端設備采集、記錄的數據，以及系統參數。主機一次請求采集的數據個數沒有限製，但不能超出定義的地址范圍。
