多 路 溫 度 記 錄 機
新物聯網概念-----開啟機器智能時代!
數據采集,監控,記錄,控製,輕松實現 。單機8-64通道自由組合,RS232,RS485,USB,GPRS,以太網多種通迅方式。
簡要介紹
LK7000系列觸屏溫度記錄機主機最多可以輸入64個通道通過外接模塊可以無限擴展, LK7000系列觸屏溫度記錄機將主體單元和測試單元的結構發揮到瞭極至,實線瞭業界最薄最輕。
詳細介紹
優點:
● 配備標準USB2.0介面,可使用鼠標鍵盤方便操作,輸出歷史數據轉存快捷方便;
● 支持外接微型打印機,手動打印數據、曲線,自動定時打印數據,滿足用戶現場打印的需求;
● 全隔離萬能輸入,可同時輸入多種信號,無需要更換模塊,直接在機器上設置即可;
● 采用64MB大容量的FLASH閃存芯片存貯歷史數據,掉電永不丟失數據;
產品功能特點:

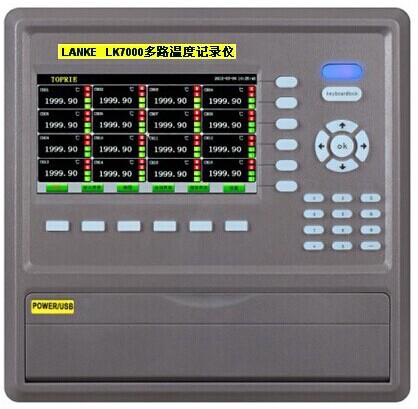

●采用7寸大屏幕,支持觸控操作與按鍵同時操作.
●支持數字顯示界麵、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面
●模塊化設計,用戶可後期購買測量模塊以增加測試通道
●采用32位RAM高速處理器,采樣速度更快
●測量的溫度范圍(-200度~1800度)
●具體報警功能,可設置上限,下限.
●支持交流65V-240V供電及直流24V供電(用於機器工作供電)
●支持鋰電池組供電(選購)
●標準RS232通訊傳輸及控製軟件
LK7000系列管理軟件用RS232,485,以太網,GPRS,Zigbee等通信方式和LK7000系列機表進行通信,采集到的數據以曲線、棒圖、數顯圖以及數據列表的方式再現到PC上。(標配RS232通訊其他可選)
產品特性

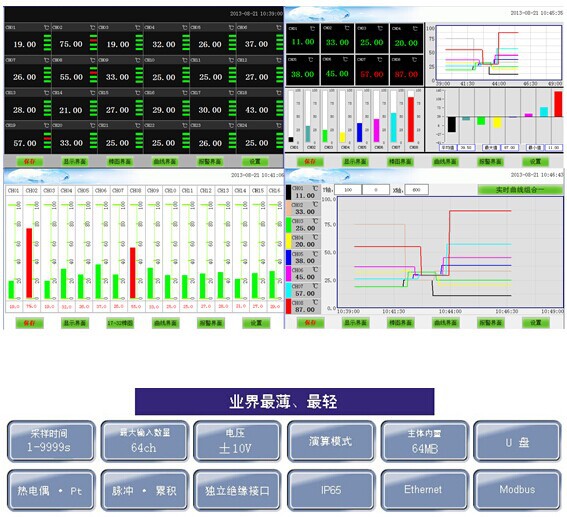

顯示4種多彩畫面

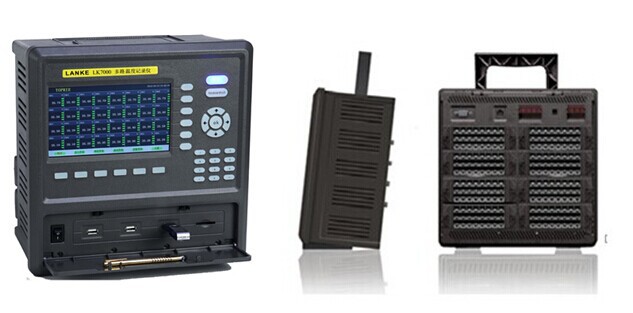

業界最薄、最輕
將主體單元以及測量單元的結構發揮到瞭極至,實現業界最薄、最輕。在新增設備時可以減少操作盤的無用空間。另外,在使用過程中更換記錄器時也不用擔心空間不夠。 | 傳統厚度的1/3 | |
環境性能 IP65
獲得環境基準 IP65 審核,根據記錄器的設置環境不同,有些可能暴露於油、灰塵、水份之下,而 LK系列數據記錄機,可以在這樣的環境下進行使用。
可以增設的測量單元 |
|
輸入部為可以每隔 8ch 進行增設的單元類型。可以根據使用的頻段數量架構系統,避免空間的浪費。一臺機箱最多可以擴展到 8個單元 (· 64ch)。最多可以4臺機箱共用一個顯示主機及最多可以擴展到2 56256CH, 並且,購買後我們仍然會靈活的為貴公司提供設計變更服務。另外,測量單元不僅可以拆卸,而且其結構可以拆下端口臺,可以減少設置、配線時間。 | |
|
控製的輸入輸出 | | 輸入 8ch、輸出 8ch 的 I/O單元,最多可以增設,擴展到 4個單元,單輸入最多8個單元。 輸入端口可以作為脈沖測量頻段或者外部開始/停止等控製輸入來使用。 | |
|
| | 簡單有效的保存 |

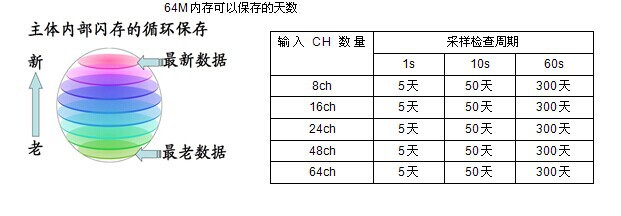

大容量內存 | | LK系列記錄機 配備 64 MB 的大容量內存,有效的支持多頻段長時間的信息收集。內存存滿後,將從最老的數據開始循環進行覆蓋保存,保存最新的數據文件。 |

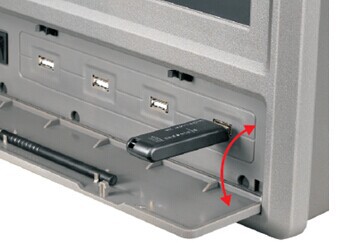

數據保存 | 隻要將U盤插入LK系列記錄機,可以通過設置起始時間和結束時間來將數據保存到U盤。由此,完全不需要進行替換圖表記錄紙的操作以及傳統數據記錄器麻煩的按鈕操作。 |
|

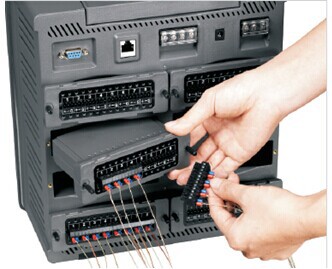

靈活操作 | 機器可靈活的為貴公司提供設計變更服務,測量單元不僅可以拆卸和安裝輸入輸出模塊,而且其結構可以拆下端口臺,可以減少設置、配線時間,支持熱插拔(既可以在開機狀態下直接插拔測量單元模塊),操作起來十分方便。 |
|

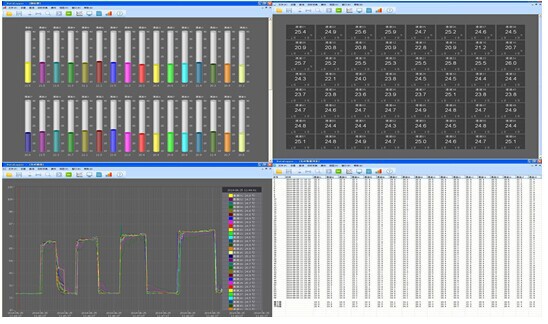

軟件界麵 實時數據采集 LK系列管理軟件用RS232,485,以太網,GPIB,Zigbee等通信方式和LK系列機表 通信,采集到的數據以曲線、棒圖、數顯圖以及數據列表的方式再現到PC上。(標配 RS232通訊其他可選)

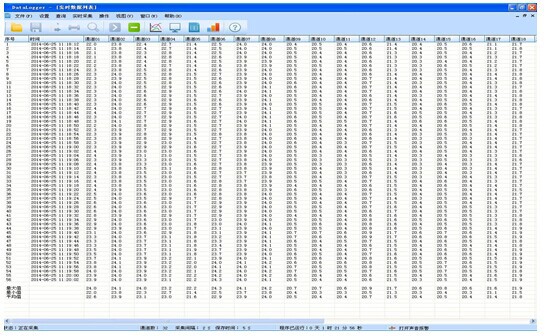

歷史數據預覽及分析 采集到的歷史數據,可以以曲線或者列表的方式進行數據瀏覽和分析。 曲線瀏覽包括曲線的縮放,選擇通道顯示,數據分析包括統計,文件拼接,數據打印。

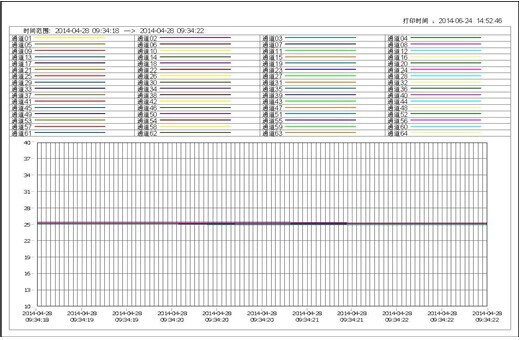

數據打印 數據可分別以曲線或者列表的不同形式進行打印,滿足用戶不同的需求。
LK7000選型 型號 | | 規格代碼 | 說明 | | LK7008 | | | 信號輸入8路*1 | | LK7016 | | | 信號輸入16路*1 | | LK7024 | | | 信號輸入24路*1 | | LK7032 | | | 信號輸入32路*1 | | LK7040 | | | 信號輸入40路*1 | | LK7048 | | | 信號輸入48路*1 | | LK7056 | | | 信號輸入56路*1 | | LK7064 | | | 信號輸入64路*1 | | 附加規格 | /J | 1 | 報警輸出常開繼電器8點 | | 2 | 報警輸出常開繼電器16點 | | ................. | | 3 | 報警輸出常開繼電器32點 | 輸入不超過32 | /W | 2 | 微型打印機 | | /C2 | 3 | RS232C通訊 | | /U | 4 | USB通訊 | | /C1 | 5 | RS485通訊 | | /P | 6 | DC24V饋電 | | /G | 7 | GPRS 無線數據傳輸 | | | /E | 8 | 以太網通訊 | |
LK7000 規格參數 交流供電 | 85VAV~265VAV | 直流供電 | 24VDC ±10% | 功耗 | ≦25VA(實際功耗與機表輸入通道數有關) | 通道數 | 8-64路 | 輸入信號 | 熱電偶 K , E , R , B , N ,T , E , J , S , WRE5-26 , WRE3-25 | 熱電阻 Pt100 , Cu50 | 測量精度 | ≦±0.2%F.S | 采樣頻率 | 1-19999s自主設定 | 記錄容量 | 4天(64通道,1秒鐘記錄間隔) | 240天(64通道,1分鐘記錄間隔) | 記錄模式 | 循環記錄 | 報警類型 | 高低限報警,每通道4個(上上限,上限,下限,下下限) | 繼電器 | 8路常開繼電器 220VAC/3A | 配電 | 1路24VDC配電(可選配多路配電和5VDC配電) | 通訊 | 標準RS232C或RS485(可選配USB通訊,以太網,以及GPRS無線通訊等) | 標準ModBus RTU通訊協議 | 運行環境溫度 | 0℃~50℃ | 運行環境濕度 | 低於85%R.H(無結露) | 儲存環境溫度 | -20℃~70℃ | 儲存環境濕度 | 低於95%R.H(無結露) | 機體材質 | ABS | 外形尺寸 | 288*288*200mm | 安裝開孔尺寸 | 278*278mm | 重量 | 約3.8KG | 顯示 | 7英寸彩色液晶顯示,800*480分辨率 | 按鍵 | 電源指示燈,鍵盤鎖鍵,上、下、左、右鍵,確認鍵,數字鍵盤,對應屏幕顯示按鈕鍵 |
輸入信號及范圍 輸入方式 | 輸入類型 | 測量范圍 | 熱電阻 | Pt100 | -200.0 ~ 650.0℃ | Cu50 | -50.0 ~ 150.0℃ | 熱電偶 | S | 0 ~ 1820℃ | R | -200.0 ~ 1372.0℃ | B | -200.0 ~ 1300.0℃ | K | -200.0 ~ 1000.0℃ | N | -210.0 ~ 1200.0℃ | E | -200.0 ~ 385.0℃ | J | 0 ~ 2310℃ | T | 0 ~ 2310℃ | WRE5-26 | 700 ~ 2000℃ | WRE3-25 | 700 ~ 2000℃ |
訂製功能 FO值溫度驗證 | 機器自帶F0值計算功能(包括間隔計算、最大溫度值、最大溫度值位置、最小溫度值、最小溫度值位置、平均溫度值、最大溫度值-最小溫度值、最大溫度值-平均溫度值、平均溫度值-最小溫度值、最大F0值、最大F0值位置、最小F0值、最小F0值位置、平均F0值、最大F0值-最小F0值、最大F0值-平均F0值、平均F0值-最小F0值),可直接導出F0值溫度驗證報表。 | 內置鋰電池 | 可充電鋰電池,供電0-8小時可選 | 上位機軟件 | 可以根據客戶要求訂製 |

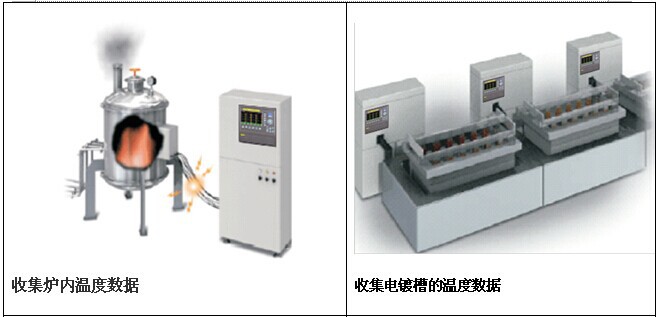

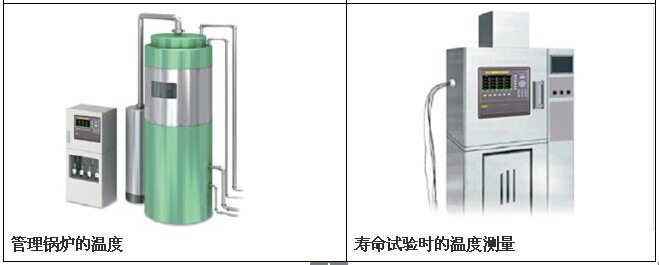

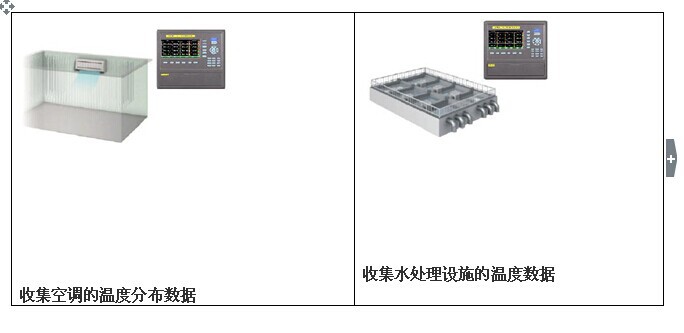

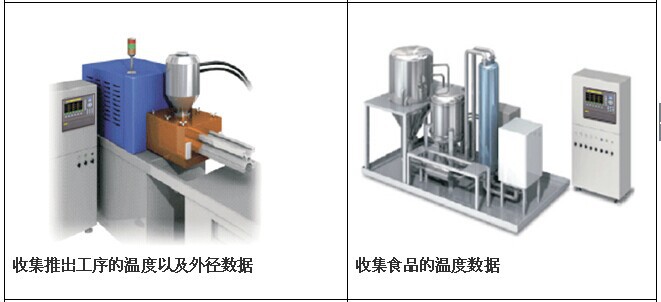

產品應用 觸摸型溫度記錄機 自動化和感測應用方麵無與倫比的性能
| |

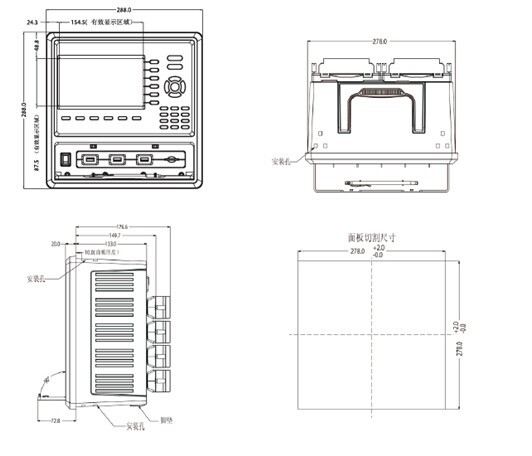

LK7000溫度記錄機安裝狀態圖,下述尺寸單位為mm
常 州 市 藍 光 電 子 有 限 公 司 CHANGZHOU BLUE BRIGHT ELECTRONIC CO.,LTD 江蘇省常州市新北區秦嶺路3號 電 話:00-86-519-86753392 86753550 傳 真:00-86-519-86750560 網 址:www.czlgdz.com 郵 箱:[email protected] |
| |
|
