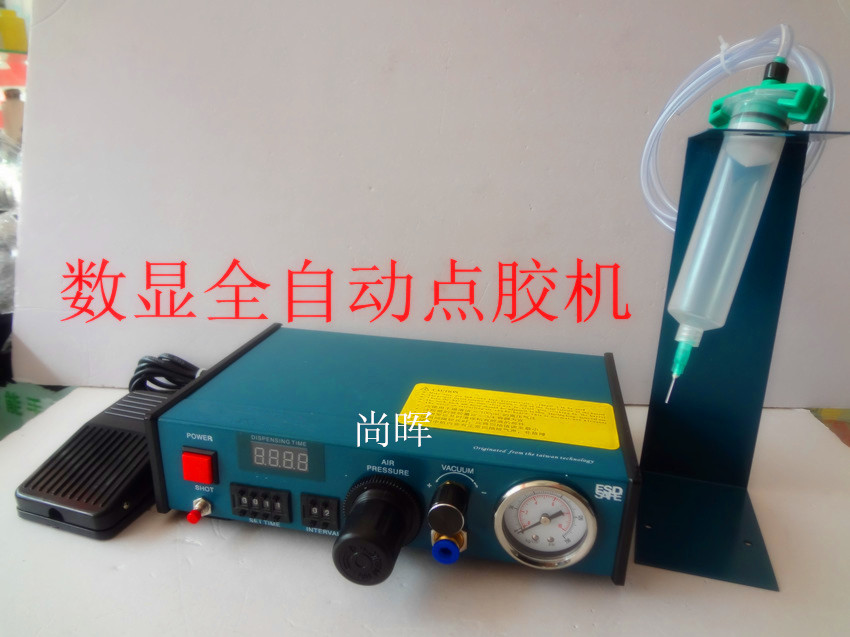

精密數字顯示點膠機

精密自動數字控製智能滴註機，采用最新數位控製系統，確保定時吐出一致。功能更人性化，操作更簡易，可輕易塗佈、劃線及點滴，產出高質量產品，提高生產效率。

該機器能在各種不同環境下長期可靠地工作，使用壽命達十年以上。部件配備齊全，根據不同需求，更換不同配件，可精密吐出各種有粘度和沒粘度流體。

廣泛應於電子、航空、光學、化學、汽車、醫療、石油、包裝、珠寶和機械等領域。

技術指標：

1.吐出方式：16種自由設定方式、帶吐出時間顯示*

2.自動定時吐出：00.01S-99.99S

3.人工定時吐出:可持續吐出塗佈、劃線

4.最小吐量:0.0001ML

5.吐出間隔時間：0.1-9.9S（自動定時功能）

6.輸入電壓：220V±10% 50Hz/110V±10% 60Hz

7.內部電壓：12VDC/24VDC

8.輸入氣壓：10-100pSi

9.輸出氣壓：1-80 pSi

10.外形尺寸：235*225*63mm

11.重量：<2.2kg

部件說明

1. 電源鍵：按下燈亮為開、燈滅為關
2. 吐出時間顯示器：顯示設定時間*
3. 輸入氣壓調壓器：先拉出，逆轉為氣壓小、順轉為氣壓大
4. 氣壓表：顯示范圍為0-100pSi
5. 真空控製器：逆轉為真空回抽大、順轉為真空回抽小
6. 測試鍵：在調試中，可替代腳踏開關使用
7. 吐出時間撥碼鍵：顯示設定時間，采用加減方式00.01S-99.99S
8. 間隔時間設定撥碼鍵：顯示設定時間，采用加減方式0.1S-9.9S（自動定時）
9. 吐出輸出口：連結吐出料筒（針筒）

10.氣壓輸入口：連接乾凈高氣壓源

11.吐出方式編程器：16種自由設定吐出方式

12.腳踏控製器介面：連接腳踏開關

13.電源輸入插座

14.保險座

使用安裝說明

  位於背部的SETUP四位吐出時間編程器撥碼開關，通過撥動其可作16種吐出方式選擇模式組合設定如下：

吐出時間與間隔時間的設置

（1）吐出時間設置

按前麵板上的四位撥碼鍵2.吐出時間設定撥碼鍵來調整吐出時間：向上撥動單位（一）為其位減一數字，向下撥動單位（十）為其位加一數字。調范圍：00.01S-99.99S。

（2）間隔時間的設置

接前麵板上的二位撥碼鍵8.間隔時間設定撥碼鍵來調整間隔時間（吐出方式為自動吐出功能，即F1除外）：向上撥動單位（一）為其位減一數字，向下撥動單位（十）為其位加一數字。

吐出時間顯示功能說明*

• 開機時，功能（16種模式狀態）設置處於什麼模式狀態下，就顯示該狀態的初始數字顯示。如：功能模式初始已設置在“AUTO”下，而時間設置在“00.00”時，那顯示板就顯示“00.00”，如果時間設置在“01.01”時，顯示板就該顯示“01.01”。如果在“MAN”，顯示在“00.00”。
• 在“MAN”模式下，踩動腳踩開關工作時，顯示就該從“00.00”往上增加時間跳動，停止後保留顯示數字，直到下次踩動腳踩開關，又從“00.00”開始顯示工作。
• 如果在“AUT0”模式下，踩動腳踩開關工作時，顯示就該從設定時間往下減少，直至於時間跳到“00.00”停止，停止後保留設定顯示數字，直到下次踩動腳踩開關，又從設定開始顯示工作。
• 在“AUT0”（除MAN模式）下，因為受“點膠時間”和“間隔時間”影響，顯示由時間的設定來決定，如果更改時間設定，顯示時間隨之變動。

簡易調試操作

• 按安裝圖機器接好後（註意使用電壓），將選好的針咀插在裝有≤3/4液料針筒咀上旋緊。
• 把11.吐出方式編程器：設定吐出方式處於F1狀態下，打開電源開關開啟主機。
• 調節3.輸入氣壓調壓器：先拉出，逆轉為氣壓大、順轉為氣壓小，氣壓至於25psi作為初次校準試驗。
• 踩下腳踏開關或按下“SHOT”鍵直至液料均勻吐出為止，機器正常工作。
• 通過調整2.吐出時間設定撥碼鍵及更換針咀和調節3.輸入氣壓調壓器，可得相應需要液料吐出量。
• 調節5.真空控製器：逆轉為真空回抽大、順轉為真空回抽小，使液料在吐出時不會有滴滲出來為止。
• 需要自動定時控製，通過調整8.間隔時間設定撥碼鍵和11.吐出方式編程器及2.吐出時間設定撥碼鍵配合來實現。
• 每次液料吐出量由輸入氣壓大小、吐出時間選擇、液料的粘度和針咀的粗細（大小）來決定。

液料滴點方式

  使用前，在乾凈的紙張上來校準滴點量，將模式開關處於其中一方式（F1除外），調節吐出時間撥碼器和吐出時間撥碼器，踩下腳踏開關或“SHOT”測試鍵，吐出液料滴點。通過重復試滴校正，會得到相應液料滴點量。

在滴放時，須按正規操作方法，料筒不能倒轉，保持被滴在水平45°。真空控製器不能調於過大，以免液料倒流到機內。

液料的註給和滴放（註入液料的方法由不同性質液料來定）

1.低粘性液料：

可以直接倒進針筒（料筒）內。先將針咀套（配件）套在針筒咀上，把它掛在針筒架上，從容器直接將液料倒進針筒裡，或用漏鬥幫助。

2.中，高粘性液料：

中度至高度粘性液料的加入，可選擇附加雙向加料器以簡化作業。將液料先加入儲料桶，儲料桶固定在架子上，將針筒和儲料桶固定接合器相連接，將儲料桶入氣口接上高壓氣源，調節氣壓使儲料桶的液料加入針筒裡。

註意事項及維護

  所用化合物可能有毒、易燃。請參考製造廠傢的有關說明，做適當處理，按要求安全操作。

1. 高壓氣最高壓強不得超過7bar(100psi)。機子工作氣壓最高壓強不得超過5.5 bar（78 psi），如氣壓在4 bar以上，請用本廠原配件。
2. 工作前液料必須充分攪拌均勻，保證註滴量大小一樣。如有條件，所用液料按說明恒溫（5℃）存放，保證使用時濃度變化不大，濃度過大（流動困難），可能註滴不暢。如要使用要按廠傢說明加以稀釋後再用。
3. 不要急速加真空，防止真空將液料吸入主導管。真空管回抽空氣的強度，並非越大越好，而是根據氣壓高低、工作周期、註滴大小等調整到適當位置。回抽氣量過大，會沖翻活塞，破壞正常工作。
4. 避免顛倒液料筒平放致使液料倒流入空氣管，損壞內部元件。
5. 要根據實際情況，及時清楚滯留在針咀處的物料。這些物料逐漸固化，起到阻滯針咀出料和反抽氣的不利作用。
6. 工作結束時，針筒要及時清洗，否則，物料固化後，針筒拆卸將非常困難。一般膠料清洗方法簡單，將有關零件放入抹機水中浸泡5-10分鐘，敷著膠料很容易清除。
7. 使用的針筒和針嘴，用後要小心棄置。防止可能發生的液料污染和勿用有害的清潔容劑。
