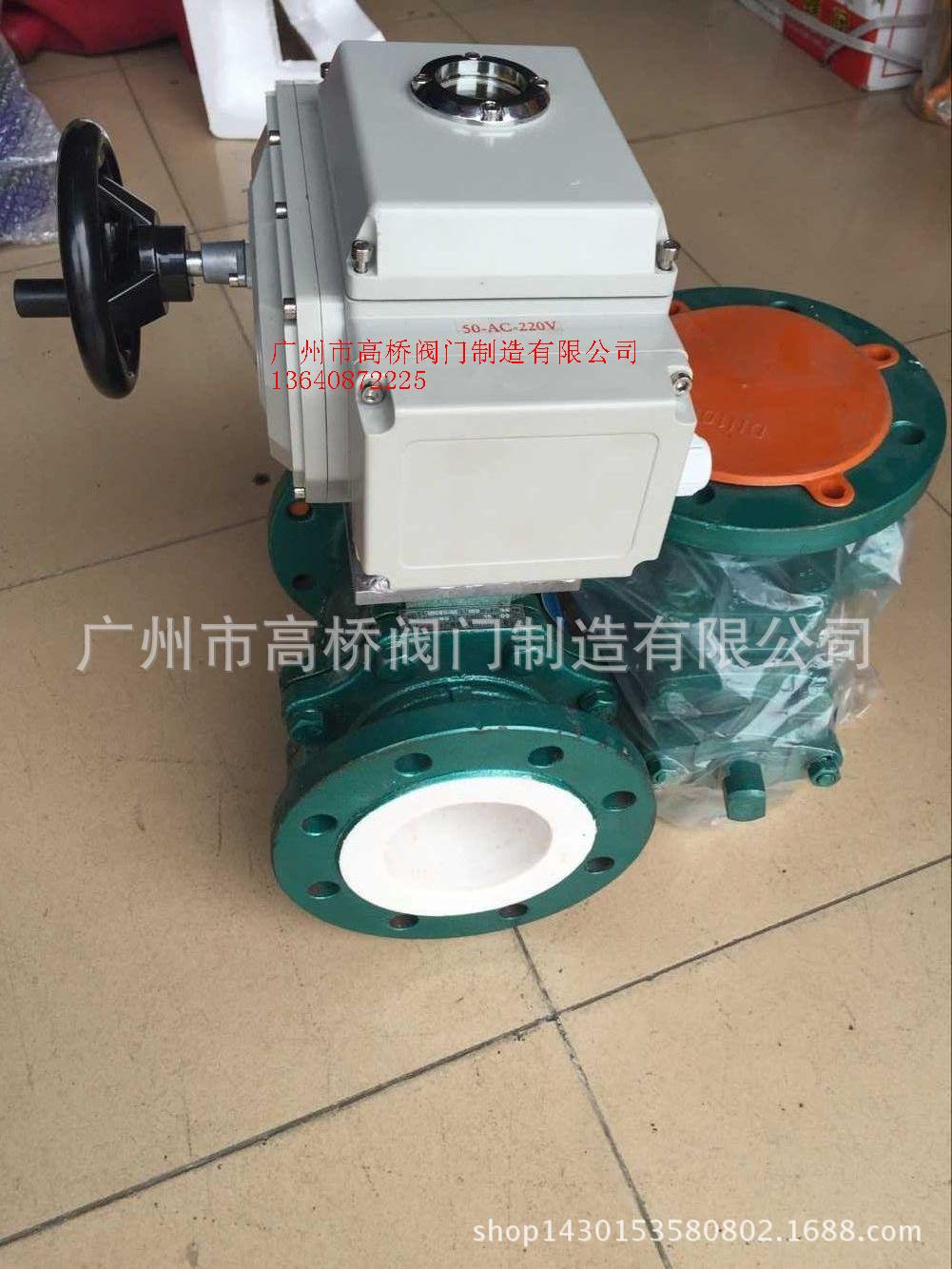

Q941F電動帶手輪球閥”詳細介紹
電動帶手輪球閥和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端麵法蘭距離近，物料滯留少。可以電動啓閉也可以手動啓閉，密封性能優越等特點。通常適用於密封要求嚴格的場合，廣泛應用於化工、石油、製藥、輕工等行業的自動控製。採用V型通道球體結構與電子式電動執行器配套可實現流量的調節。工作壓力可達到16.0MPa,設計溫度550以下。
“Q941F電動帶手輪球閥”其他說明
| 型 號 | 公稱壓力PN(MPa) | 試驗壓力ps(MPa) | 適用溫度(℃) | 適用介質 | ||
| 殼 體 | 密封(液) | 密封(氣) | ||||
| Q941F-16C | 1.6 | 2.4 | 1.76 | 0.6 | 聚四氟乙烯 ≤150 增強聚四氟乙烯≤180 金屬鑲嵌封位聚苯≤200 | 水、油品等 |
| Q941F-25C | 2.5 | 3.75 | 2.75 | |||
| Q941F-40C | 4.0 | 6.0 | 4.4 | |||
| Q941F-16P | 1.6 | 2.4 | 1.76 | 硝酸類 | ||
| Q941F-25P | 2.5 | 3.75 | 2.75 | |||
| Q941F-40P | 4.0 | 6.0 | 4.4 | |||
| Q941F-16R | 1.6 | 2.4 | 1.76 | 醋酸類 | ||
| Q941F-25R | 2.5 | 3.75 | 2.75 | |||
| Q941F-40R | 4.0 | 6.0 | 4.4 | |||
二,Q911F-16P/Q961F-16P/R不銹鋼電動球閥相關技術參數：
DS系列精小型電動執行機構技術參數 | 閥體參數 | ||
電源 | AC110,220,380V/DC24 | 公稱通徑 | DN6-100mm |
輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6,2.5,4.0,6.4 |
任選功能 | 開關型,無源觸點型,閥位信號反饋型,智能調節型 | 閥軸材質 | 鑄鋼,304/316/316L不銹鋼 |
動作范圍 | 0～90°或0～360° | 閥體材質 | 鑄鋼,304/316不銹鋼等 |
動作時間 | 9秒/15秒/30秒/60秒 | 閥芯材質 | 304/316不銹鋼等 |
環境溫度 | -30°～80° | 閥座密封 | PTFE,F46,PPL等 |
手動操作 | 附帶手柄操作 | 結構形式 | 三片式 |
保護裝置 | 帶過載保護及過熱保護 | 適用溫度 | ≤180℃ |
防護等級 | IP-67(防爆外殼:ExdⅡ BT4) | 適用介質 | 水,油品及弱腐蝕性流體 |
輸入信號 | 輸入信號4-20mA,1-5V,0-10V；輸出信號:4-20mA,1-5V,0-10V | 特點 | 零泄漏,壽命長 |
