    廠商直銷 供應Q341F-16P不銹鋼蝸輪法蘭球閥 單向手動直通式球閥
    商品代碼: 4084250
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    產品展示
    本產品報價為參考價格,僅作支持網上交易用途。
    產品具體規格、價格詳談!未經聯系直接拍下不支持發貨!
    undefined

    undefined
    undefined
    undefined
    產品概述

    概述:
      球閥是一種重要的閥類,在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體(或部分球),球體隨閥桿轉動,實現閥門的開啟或關閉。
      在各種閥門中,球閥的流動阻力最小,全徑球閥打開時,球體通道、閥體通道和連接管徑相等並成一直徑,介質幾乎可以毫無損失的流過。
      球閥旋轉90°即可全關全開,啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕,便於管道安裝。

    蝸輪浮動法蘭球閥主要零件材料:



    序號
    NO
    零件名稱材質
    GBASTM
    1閥體WCBA2116-WCB
    2密封圈PTFEPTFE
    3球體1C18Ni9TiSS304
    4螺母35A194-2H
    5螺柱35CrMoAA193-B7
    6石體WCBA216-WCB
    7墊片

    柔性石墨+不銹鋼

    B12.10-304F/.G
    8填料PTFEPTFE
    9填料壓蓋WCBA2116-WCB
    10定位片25A105
    11擋圈65MnAISI 1066
    12手柄K33A47-667
    Gr.32510
    13閥桿1Cr33A276-410
    14螺釘35A193-B7
    15止推墊片PTFEPTFE

    蝸輪浮動法蘭球閥技術規范:

    設計依據國標系列美標系列
    設計標準GB/T12237AP16DANSI B16.34
    法蘭連接結構長度GB/T12221AP16DANSI B16.10
    結構長度(焊接)GB/T15188.1AP16DANSI B16.10
    連接法蘭GB/T9113
    JB/T79
    Hg20592
    ANSI B16.5、B16.47
    對焊端GB/T12224ANSI B16.25
    試驗和檢驗GB/T9092AP16DAP1598

    蝸輪浮動法蘭球閥主要外形尺寸:



    公稱通徑15202540506580100125150200
    d113192538646476102127152203
    L108117127165191191203229356394457
    H59637595142142152178252272342
    W130130160230400400400650105010501410
    Wt(kg)2.5357151919335893160

    相關產品

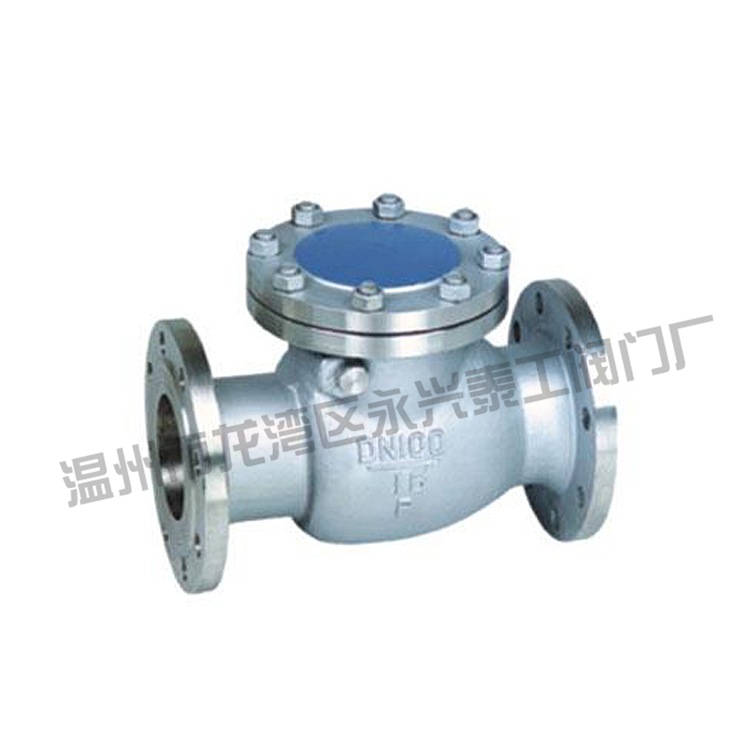

    不銹鋼止回閥不銹鋼截止閥不銹鋼閘閥不銹鋼球閥
