二，一些比較常用的二閥組有：EF-1，EF-2，EF-3，EF-4，SS-M2F8，QF-05通常閥組的壓力可以達到32MPA，規格一般為DN5，DN6，DN10，DN15，二閥組多數帶有堵頭，擰開堵頭可以放氣，放水，放油，等功能，兩個手輪可以一開一關，達到分向，分流，截止，啟閉功能，手柄有輪式和條鋼式，螺紋形式有，R，RC，G，ZG，M，ZM，NPT，PT，BSPP，BSPT，

三閥組一般有：QFF3，J23SA，1151，3051,SF-2B一體化，11511法蘭工式，一般壓力在160P，32MPA，40MPA，規格為DN5，DN6，三閥組在壓力變送器管道中很常用，當然還有其它型號，不一一述說，

五閥組一般有：1151-3五閥組，WF1/2，SS-M5F8-FL，WF-5，SS-M2F8，WF-3，等，一般壓力16MPA，320MPA，40MPA，規格有DN5，DN6螺紋有NPT，ZG，M，R，RC，等適用介質，WOG，水，油，氣，溫度一般在於-70-240

閥組的手柄一般為條鋼式，以節省空間，材質有20#，304，321，316，316L

1151T型一體化三閥組，是差壓式變送器的組合件。通過閥組與各種類型的差壓變送器結為一體，使差壓變送器的連接簡化而牢固，並減少泄漏點。三閥組可配接：1151、3051、EJA、ST3000等系列差壓變送器。
結構原理
三閥組由閥體、二個截止閥及一個平衡閥組成。
差壓變送器投入運行時的操作程序：
首先，打開差壓變送器上兩個排污閥，而後打開平衡閥，再慢慢打開二個截止閥，將導壓管內的空氣或污物排除掉，關閉二個排污閥，再關閉平衡閥，變送器即可投入運行。
差壓變送器零點在線校驗操作程序：
先打開平衡閥，關閉二個截止閥，即可對變送器進行零點校驗。

二閥組的主要型號主要有EF-1,EF-2,EF-3,EF-4

EF-2二組閥將切斷、校準和排氣三種裝置集於一體，結構小巧，減少瞭易漏點。EF-2二組閥有兩個內螺紋介面，可供壓力計、壓力傳感器或壓力開關安裝適用。EF-2二組閥的介面螺紋可根據用戶要求采用Rc、G等其它螺紋。如需配焊接接頭，請在向我公司訂貨時註明

SS-M2F8內螺紋二閥組是在借鑒新加坡閥現有的基礎上改進的，內螺紋二閥組的結構小巧靈活，通過安裝孔把閥組和變送器固定在支架上，解決瞭現場機表一體化裝置中無法固定閥組的難題

1151型三閥組與1151系列差壓變送器配套安裝，用於從引壓點將信號引入變送器正負測量室，使引壓點與測量室接通或斷開，能直接用螺栓與變送器連接

1151型三組閥由二隻取壓閥與平衡閥組成，可與差壓變送器直接連接，導通或斷開測量點。進口為NPT1/2內螺紋

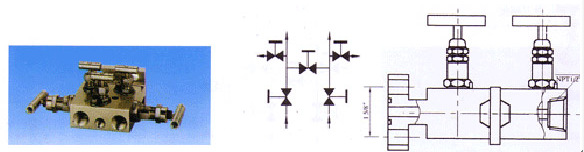

SS-M2F8內螺紋三閥組由二隻取壓閥與平衡閥組成，與差壓變送器配套適用，導通或斷開測量點。EN5-4 SS-M2F8內螺紋三閥組的進出口為NPT1/2內螺紋，可根據用戶要求采用其它螺紋

QFF3，J23SA三閥組由高、低壓閥及平衡閥組成一體，與差壓變送器配合使用，EN5-7 J23SA三閥組的作用是將差壓變送器正、負測量室與引壓點導通或斷開、或將正負壓測量室開和導通，引壓、輸壓點直接與鋼管連接，連接采用焊接。可采用其它連接方式

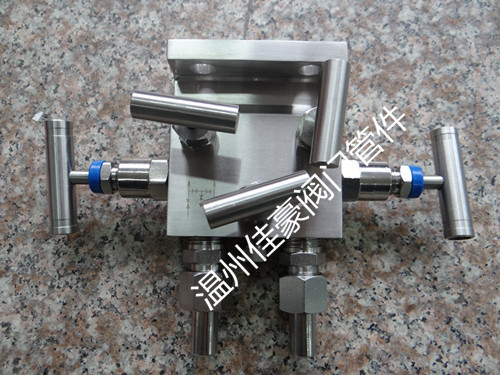

 1151型五閥組由高低壓閥、平衡閥及兩個校驗（排污）閥組合為一體，與變送器配套安裝，導通或斷開測量點，並可隨時進行機表在線檢查、校核、標定或排污；印洗。進口為Φ14接管焊接安裝，可固定與箱璧。FDF5-12 1151型五閥組的出口直接與變送器相連。

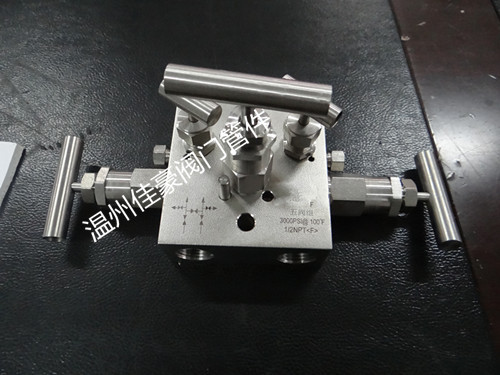

SS-M2F8型五閥組是在吸收美國、新加坡等國傢近年來五閥組結構形式的基礎上自行設計的，其結構小喬，外型美觀，性能可靠，閥組自帶調裝控，可直接固定變送器在支架上，EN5-13 SS-M2F8型五閥組特別適合現場機表一體化系統的保護（保溫）箱中安裝使用

 WF-3型五閥組可安裝在當流是機表遠傳的脈動管道上，由兩個取壓閥，一個平衡閥以及兩個排放、清洗和校驗閥組成，方便建立機表控製回路。兩個排放閥使機表不必安裝位置上移開即能排出任何腐蝕流體。

 WF1/2型五閥組適用於各種引進機表裝置中，與各種差壓、流量、液位等變送器配套安裝，由高、低壓閥，平衡閥及兩個校驗（排污）閥組合為一體，工作時將兩組校驗閥與平衡閥關閉，如需檢驗時，隻要將高、低閥切斷，打開平衡閥及打開兩個校驗閥，然後在關閉平衡閥即可對變送器進行在線校驗或平衡。

SS-M5F8-FL法蘭五閥組由高、低壓閥、平衡閥及兩個校驗（排污）閥組成一體，EN5-11 SS-M5F8-FL法蘭五閥組適用於各種引進機表裝置中，通過法蘭與各種差壓、流量、液位等變送器直接相連，利於安裝。

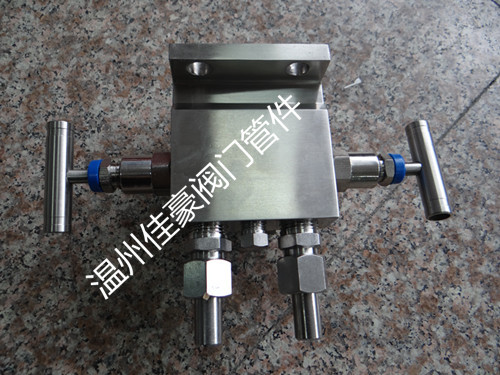

SF-2B型一體化三閥組由二隻取壓閥與平衡閥組成，可與EJA、115Ⅰ等差變送器直接連接，導通或斷開測量點，進口為Φ14接管，與引壓管焊接。平衡閥斜置，方便操作。

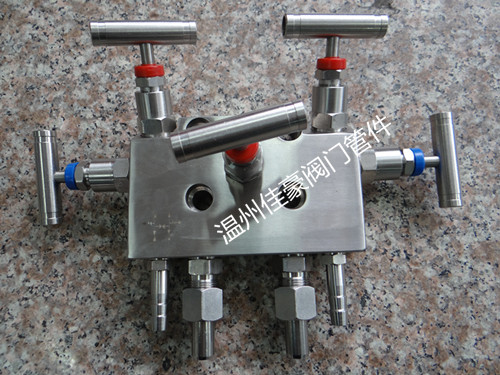

WF1/2型五閥組

適用於各種引進機表裝置中，與各種差壓、流量、液體等變送器配套安裝，由高低壓閥，平衡閥及兩個校驗（排污）閥組合為一體，工作時將兩組校驗閥與平衡閥關閉，如需檢驗時，隻要將高低壓閥切斷，打開平衡閥及打開兩個校驗閥，然後再關閉平衡閥即可對變送器進行在線校驗和平衡。

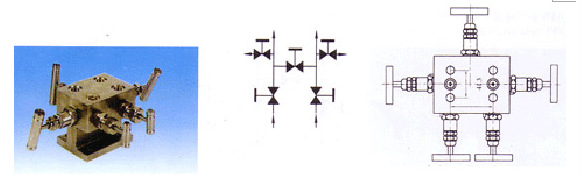

YWF型五閥組

該閥組可安裝在當流量機表遠傳的脈動管上，由兩個取壓閥，一個平衡閥以及兩個排放、清洗和校驗閥組成，方便建立機表控製回路，兩個排放閥使機表不必從安裝位置上移開即能排出任何腐蝕流體。

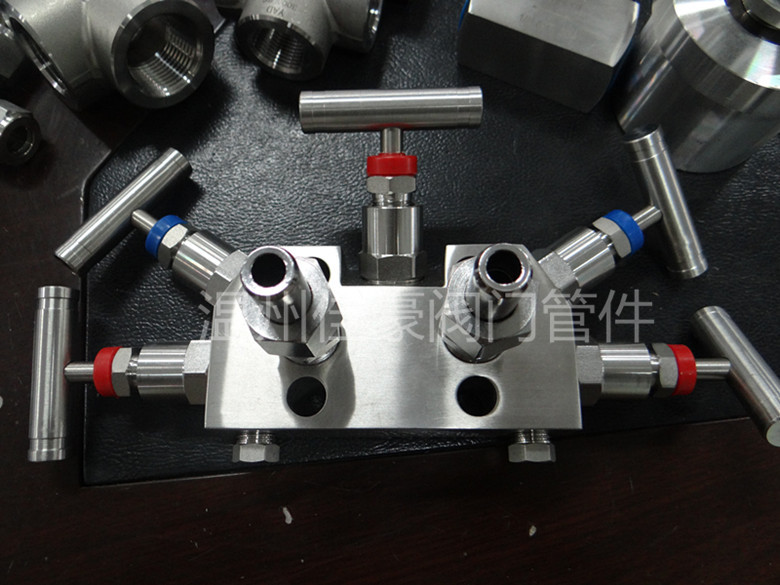

1151型五閥組

適用於各種引進機表裝置中，與各種差壓、流量、液體等變送器配套安裝，由高低壓閥，平衡閥及兩個校驗（排污）閥組合為一體，工作時將兩組校驗閥與平衡閥關閉，如需檢驗時，隻要將高低壓閥切斷，打開平衡閥及打開兩個校驗閥，然後再關閉平衡閥即可對變送器進行在線校驗和平衡。

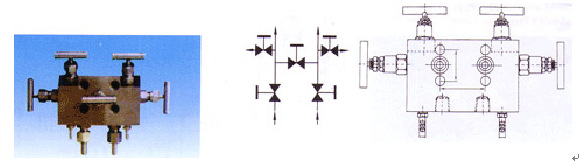

SS-M5F8-FL型五閥組

適用於各種引進機表裝置中，與各種差壓、流量、液體等變送器配套安裝，由高低壓閥，平衡閥及兩個校驗（排污）閥組合為一體，工作時將兩組校驗閥與平衡閥關閉，如需檢驗時，隻要將高低壓閥切斷，打開平衡閥及打開兩個校驗閥，然後再關閉平衡閥即可對變送器進行在線校驗和平衡。
