產品名稱：JB/T966用於流體傳動和一般用途的金屬管接頭O形圈平麵密封接頭

產品材質：20#，201，304，316，316L，321，12CrMo,

產品的規格：主要規格有：M10*1-6,M10*1-10,M14*1.5-10,M14*1.5-14,M18*1.5-14,M22*1.5-18

M22*1.5-22,M27*2-22,M27*2-28,M33*2-28,M33*2-34,M42*2-34,M42*2-42,M48*2-42,M48*2-50

耐壓：1-32MPa，耐溫：-02-200°度

密封形式：帶O型圈平麵密封

特點：耐腐蝕，耐高壓，耐高溫，經久耐用，密封性能好

用途：用於電力，機電工程，化工工程，石油化工，氣源氣動，液壓管道，化工造紙，機械製造，船舶製造，治金，航空航天等管道中。

適用介質：油，水，氣，以及各種腐蝕性介質

螺紋形式有：M螺紋，NTP,ZG,G,R,RC

連接方式：一頭螺紋，一頭帶活接頭焊接

JB/T966-79系列焊接管接頭主要標準號有：JB/T966,JB/T967,JB/T968,JB/T970,JB/T971,JB/T972,JB/T973,JB/T974,JB/T975,JB/T976,JB/T977,JB/T978,JB/T979

JB/T966焊接直通管終端接頭，主要規格有：M10*1-6,M10*1-10,M14*1.5-10,M14*1.5-14,M18*1.5-14,M22*1.5-18

M22*1.5-22,M27*2-22,M27*2-28,M33*2-28,M33*2-34,M42*2-34,M42*2-42,M48*2-42,M48*2-50

JB/T970焊接式直通中間接頭，主要規格有：￠6，￠10，￠14、￠18、￠22、￠28、￠34、￠42、￠50

JB/T971焊接式彎通管接頭主要規格有：￠6，￠10，￠14、￠18、￠22、￠28、￠34、￠42、￠50

JB/T972焊接式三通管接頭主要規格有：￠6，￠10，￠14、￠18、￠22、￠28、￠34、￠42、￠50

JB/T978焊接式鉸接式管接頭的主要規格有：M10*1-6,M10*1-10,M14*1.5-10,M14*1.5-14,M18*1.5-14,M22*1.5-18

M22*1.5-22,M27*2-22,M27*2-28,M33*2-28,M33*2-34,M42*2-34,M42*2-42,M48*2-42,M48*2-50

焊接式端直通管接頭JB/T966-1977焊接式管接頭

不銹鋼焊接式管接頭適用介質：油、水、氣等非腐蝕性或腐蝕性介質.對焊接式密封管接頭，不銹鋼焊接式液壓接頭配用鋼管的規格要求比較靈活，與管道焊接後，具有連接牢靠、密封性能好等特點，因而不銹鋼焊接式液壓接頭在煉油、化工、輕工、紡織、國防、冶金、航空、船舶等系統中被廣泛采用；不銹鋼焊接式液壓接頭也適用於各種機械工程、機床設備等液壓傳動管路。當卡套式管接頭生產還不能滿足需要時，以及在腐蝕較強的場合，可優先考慮采用不銹鋼焊接式液壓接頭。
焊接式管接頭型號如下：
焊接式端直通管接頭（JB/T 966-1977)

焊接式直通管接頭（JB/T 970-1977)

焊接式直角管接頭（JB/T 971-1977)

焊接式三通管接頭（JB/T 972-1977)

焊接式四通管接頭（JB/T 973-1977)

焊接式隔壁直通管接頭（JB/T 974-1977)

焊接式隔壁直角管接頭（JB/T 975-1977)

焊接式分管管接頭（JB/T 977-1977）

焊接式鉸接管接頭（JB/T 978-1977)
JB/T966用於流體傳動和一般用途的金屬管接頭O形圈平麵密封接頭詳細參數：

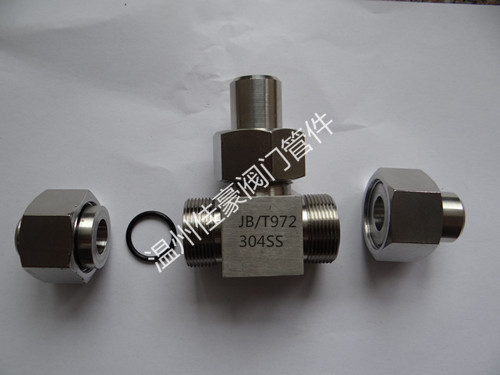

產品名稱：JB/T972帶O型圈平麵密封三通管接頭

產品別名：對焊式三通中間接頭，焊接式三通中間接頭，平麵密封三通活接頭

材質：201，304，316，316L，20#

耐壓：1-32MPA

耐溫：200度

特點：三頭帶活接頭安裝拆裝方式，平麵O型圈密封，耐壓高，耐腐蝕，經久耐用，拆裝安裝簡單容易。

焊接式三通管接頭是一種比較普通使用的液壓系統用焊接接頭，在管路之間起聯通作用，特別適用於油為介質的管路系統，工作壓力為32MPa，焊接式直通管接頭主要由接頭體、螺母和管接組成。

   對焊式三通中間接頭的用途， 這種管接頭結構簡單，製造方便，具有連接牢靠、耐壓能力高、密封性能好，且安裝檢修方便、工作安全可靠等特點，對被連接的油管尺寸精度要求不高（指直徑），廣泛應用於冶金機械液壓系統用焊接三通管接頭、礦山機械液壓系統用焊接三通管接頭、重型機械液壓管路用焊接三通管接頭、船舶液壓系統用焊接三通管接頭等液壓管路。

二、焊接式三通管接頭執行標準：JB/T972-77

三、焊接式三通管接頭主要組成：焊接式直通接頭接頭體也叫焊接式三通接頭、焊接式直通接頭螺母、焊接式三通接頭體、焊接管，焊接式三通接頭用密封O型圈組成。

四、焊接式三通管接頭公稱壓力： 32MPa
五、焊接式三通管接頭適用溫度：-25℃～85℃
六、焊接式三通管接頭適用介質：以油、氣為介質的管路系統
七、焊接式三通管接頭選料：鍛件

九、焊接式三通管接頭終端螺紋種類：M公製螺紋，也可以定做ZG、NPT、G、PT、R等螺紋
十、焊接式三通管接頭主要規格：配管Φ6～Φ50的焊接式接頭，Φ6焊接式三通管接頭、Φ10焊接式三通管接頭、Φ14焊接式三通管接頭、Φ18焊接式三通管接頭、Φ22焊接式三通管接頭、Φ28焊接式三通管接頭、Φ34焊接式三通管接頭、Φ42焊接式三通管接頭、Φ50焊接式三通管接頭

十一、焊接式管接頭裝配方法 1、按需要長度在專用機床上切管子，也可以手工鋸切，切麵與管子外徑軸線垂直不得大於管子外徑公差之半。

2、除去管端內外園毛刺、金屬屑及污垢。

3、除去管接頭的防銹劑及污垢。

4、將管子插入管接頭直之管子端麵與管節頭內端麵接觸。

 5、校正位置點焊，檢查與相關件的尺寸符合要求時，將管子與接頭焊接，焊縫尺寸根據管子壁厚大小由設計者確定。
