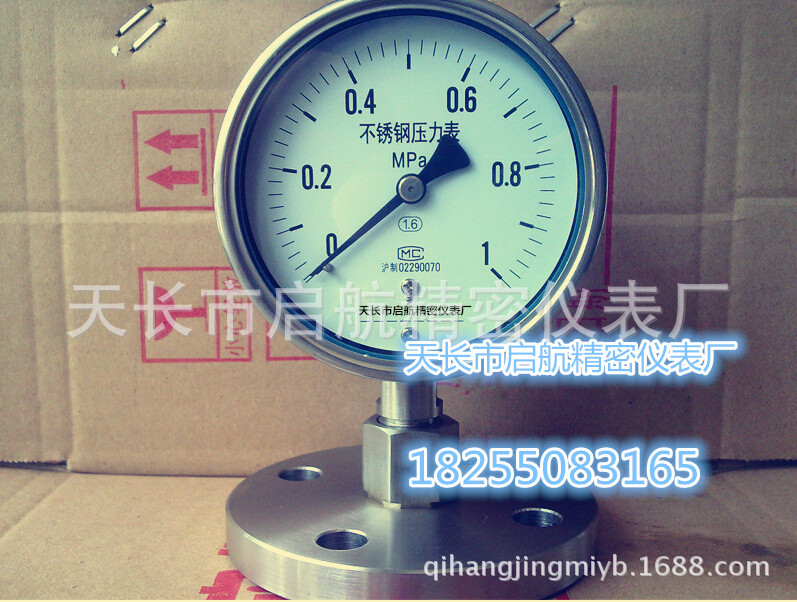

法蘭連接隔膜壓力表采用間接測量結構，適用於測量粘度大、易結晶、腐蝕性大、溫度較高的液體、氣體或顆粒狀固體介質的壓力。

用途

　　螺紋連接隔膜壓力表具有安裝方便簡單、耐腐蝕性能好、工作穩定可靠等優點，廣泛適用於化學工業、化纖、合成纖維、石油、染化、制堿等工業領域壓力測量。

工作原理

工作原理圖

螺紋連接隔膜壓力表有螺紋連接式隔離器與一個通用型壓力機表組成一個整體的隔膜表。

　　當測量介質的壓力P作用於隔膜，則隔膜產生變形，壓縮壓力機表測壓系統的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力機表測壓系統形成的壓力就近於測量介質的壓力。

主要技術指標

1）精度等級：1.6級；2.5級

2）測量范圍（Mpa)：:~0.1~0至0~60

3）溫度附加誤差：因密封液的熱膨脹及隔膜剛度與溫度有關，在使用溫度偏離20℃±5℃時，受溫度影響有一個誤差，其值為不大於0.1%/℃。

4）使用溫度：環境溫度- 20~+55℃被測介質溫度- 20~+55℃

螺紋連接隔膜壓力表的耐腐蝕特性

　　螺紋連接隔膜壓力表的耐腐蝕性可通過選擇合適的隔離膜片、隔離體及密封墊圈的材料來保證。

1）隔離膜片材料:0Crl7Nil2Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭(Ta)及氟塑料(F4)。

2）隔離器材料：耐酸不銹鋼，含鉬不銹鋼，氟塑料，不銹鋼內襯氟塑料(316+F4)。

3）丁腈橡膠；氟橡膠；矽橡膠及氟塑料。

液位差的說明

液位差影響示意圖

　　軟管連接的隔膜壓力表在安裝時若受壓部與壓力機表處不同位置，其液位差將形成一個壓力差ΔP的影響，ΔP=密封液比重×液位差。

螺紋連接尺寸

1）M20*1.5(G3/8″ G1/2″)

2）根據用戶需求定制

正常工作條件

　　（1）溫度：環境溫度- 20~+55℃被測介質溫度-20~+55℃；

　　（2）工作壓力：靜負荷：用至測量上限值的3/4；

(3)交變負荷：用至測量上限值的2/3；

(4)短時壓力：用至測量上限值；
