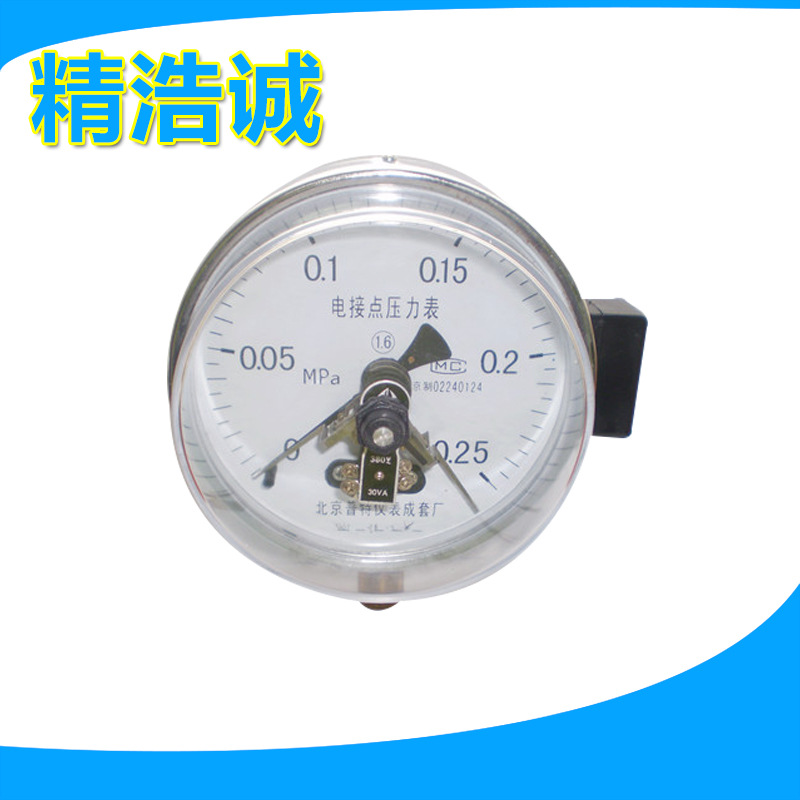

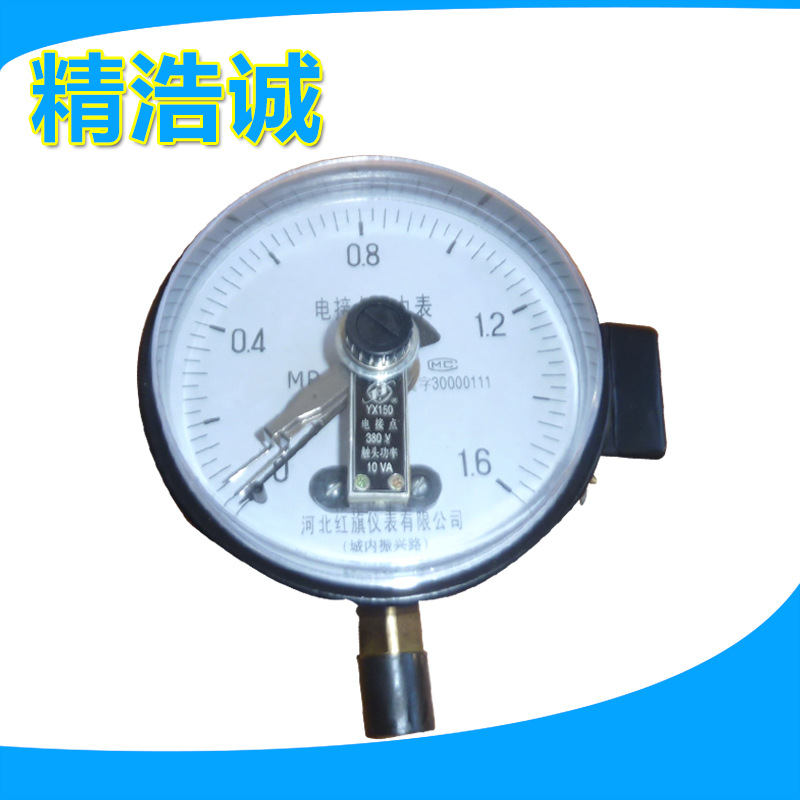

YXC磁助電接點壓力表廣泛應用於石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。通常,磁助電接點壓力表經與相應的電氣器件(如繼電器及接觸器等)配套使用,即可對被測(控)壓力系統實現自動控制和發信(報警)的目的。
為能適應被測對象的各異和需求,磁助電接點壓力表在原有普通型和專用型的基礎上,又相繼研制瞭抗振型、耐蝕型、耐蝕抗振型以及帶有隔離裝置等多種型號的產品。
結構原理
機表由測量系統、指示裝置、(普通型)裝置、外殼、調節裝置及接線盒等組成。當被測壓力作用於彈簧管時,其末端產生相應的彈性變形—位移,經傳動機構放大後,由指示裝置在度盤上指示出來。同時指針帶動電接點裝置的活動觸點與設定指針上的觸頭(上限或下限)相接觸的瞬時,致使控制系統接通或斷開電路,以達到自動控制和發信報警的目的。
磁助電接點裝置的電接觸信號針上,裝有可調節的永久磁鋼,可以增加接點吸力,加快接觸動作,從而使觸點接觸可靠,消除電弧,能有效地避免機表由於工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以該機表具有動作可靠、使用壽命長、觸點開關功率較大等優點。
電器原理
以控制壓縮機電機為例:儲氣灌壓力到達下限自動開啟,到達上限自動停機。控制過程如下:在壓力到達(或開機時低與)下限時,電接點壓力表的活動觸點(電源共公端)與下限觸頭接通,繼電器J1動作並自鎖, 其常開觸頭閉合驅動J3,電動機得電運轉。 當壓力到達上限時,活動觸點與上限觸頭接通,繼電器J2動作,其常閉觸頭斷開,切斷J1供電,其常開點斷開,J3釋放,電機停轉。 如此往復,達到自動控制的目的。
電氣參數
觸頭功率 | 最高工作電壓 | 最大工作電流 | 控制形式 |
30VA(阻性負載) | 220V D.C或380V A.C | 1A | 上下限、雙上限、雙下限 |
註:當電流為1A時,工作電壓應低於40V
