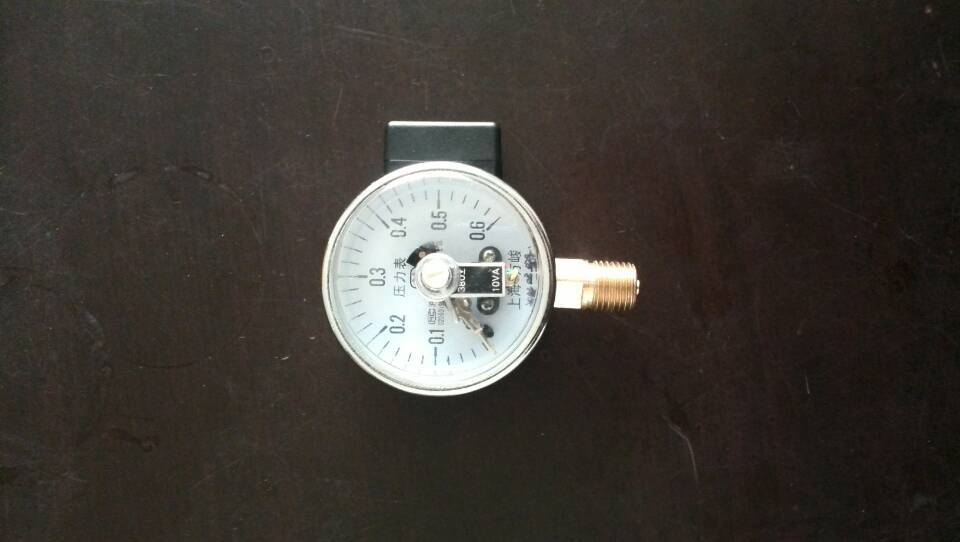

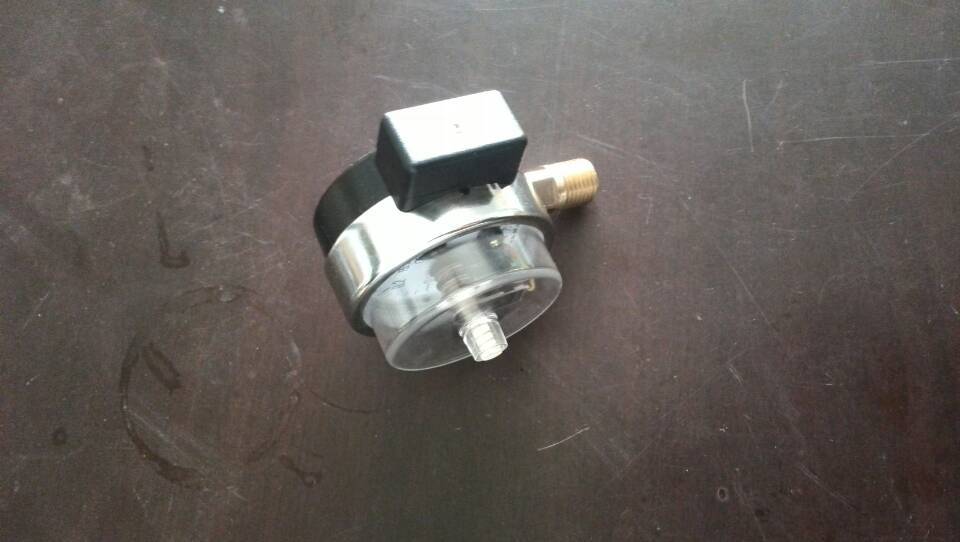

一、結構：電接點壓力表由測量系統、指示系統、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。
一般電接點壓力表是用於測量對銅和銅合金不起腐蝕作用的氣體、液體介質的正負壓力，不銹鋼電接點壓力表用於測量對不銹鋼不起腐蝕作用的氣體、液體介質的正負壓力並在壓力達到預定值時發出信號，接通控制電路，達到自動控制的報警得目的。
電接點壓力表的工作原理是基於測量系統中的彈簧管在被測介質的壓力作用下，迫使彈簧管之末端產生相應的彈性變形一位移，借助拉桿經齒輪傳動機構的傳動並予放大，由固定齒輪上的指示（連同觸頭）逐將被測值在度盤上指示出來。與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。
二、技術參數
表盤標度范圍、精確度等級
表盤直徑（mm） | 標度范圍(MPa) | 精度度等級(%) |
￠60 | 0~100；-0.1~0、-0.1~2.4 | 2.5 |
￠100 | 0~100；-0.1~0、-0.1~2.4 | 1.6 (1) |
￠150 | 0~100；-0.1~0、-0.1~2.4 | 1.6 (1) |
註：括號內的精度等級僅供特殊訂貨。
三、安裝方式:
1 · 軸向帶前邊
2 ·徑向無邊
3 · 徑向帶前邊
四、接點電氣參數
工作電壓(最高):380VAC;220VDC
最大工作電流:1A
持續電流;0.6A
最大功率:30W
電接點壓力表使用工作溫度：-25℃~55℃
工作壓力上限：不大於機表上限的2/3
工作環境振動頻率不大於25Hz，振幅不大於0.5mm
