概述
ABU系列電力變送器是一種將電網中的電流、電壓、頻率、功率因數等電參量，經隔離變送成線性的直流模擬信號或數字信號裝置。產品符合GB/T13850-1998、IEC-688標準。

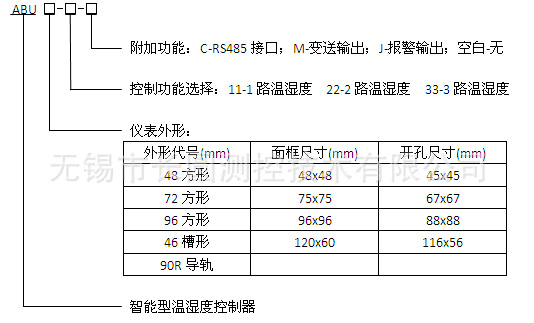

型號說明
技術指示
| ABU-DI ABU-DV | ABU-TR ABU-TRA | ABU-AI ABU-AV | ABU-3I3 ABU-3V3 ABU-4V3 | ABU-3P ABU-3Q ABU-3P/Q/I | ABU-4P ABU-4Q ABU-4P/Q/I | ABU-3E ABU-4E ABU-4EA | ABU-PF ABU-F | |
精度等級 | 0.5級，0.2級 | ||||||||
輸入 | 信號 | DC 4~20mA, 0~20 mA DC 0~10V, 0~75mV DC 0~300A | PT100 | AC 0~1A、0~5A AC 0~120V、 0~300V、0~500V | AC 1A、5A AC 100V、220V、380V | ||||
過載 | 電流：持續1.2倍，瞬時電流10倍/1秒；電壓：持續1.2倍，瞬時電壓2倍/1秒 | ||||||||
頻率 | 45Hz~65 Hz | ||||||||
輸出 | 信號 | DC4~20mA、0~20mA、0~5A、0~10A | |||||||
負載 | 電流輸出時≤600Ω，電壓輸出≥1000Ω | ||||||||
選配功能 | / | / | RS485通訊 | / | / | / | RS485通訊 | / | |
電源 | AC 85V~265V/DC 100V~350V | ||||||||
溫度漂移系數 | 0.5級時≤200ppm/℃, 0.2級時≤100ppm/℃ | ||||||||
響應時間 | <400ms | ||||||||
絕緣電阻 | ≥100MΩ | ||||||||
工頻耐壓 | 輔助電源/輸入/輸出2KV/1min,50 Hz | ||||||||
環境 | 溫度 | 工作：-10℃~55℃ 儲存：-25℃~70℃ | |||||||
濕度 | ≤93%RH,不結露，無腐蝕性氣體場所 | ||||||||
海拔 | ≤2500m | ||||||||
安裝方式 | TS35mm導軌或螺釘固定 | ||||||||

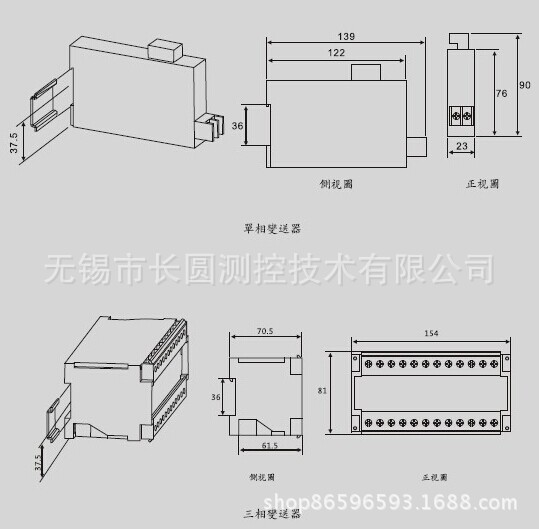

安裝尺寸
