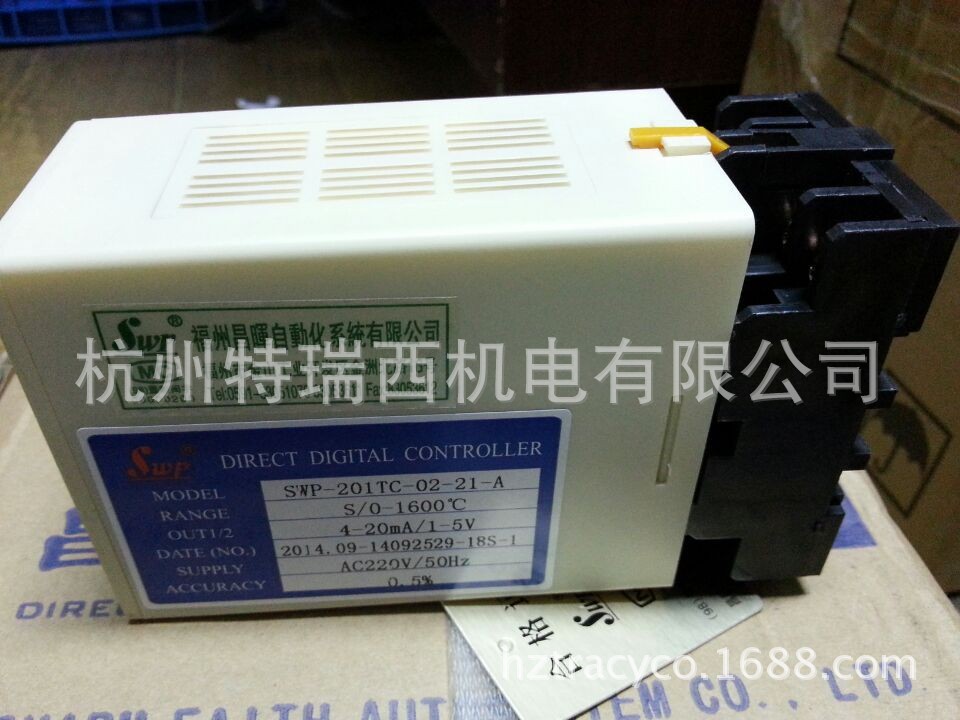

    昌暉SWP-201TC-02-21-A一進二出熱電偶溫度變送器帶隔離
    商品代碼: 4079958
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    由於工具種類眾多,無法一一準確設置運費,不同規格重量不同,運費也不同,請各位買傢拍之前先聯系客服確認運費,多退少補,直接拍下,拒補運費的一率拒絕發貨,謝謝您的合作!!!

    本店所出售機表均由原廠直接髮貨,常規表的貨期為款到之日起隔日發貨,特殊機表由具體情況而定。

    SWP20系列單/雙路智能熱電偶/熱電阻溫度變送器性能特點:

    ?7?8是一種小型化插裝式結構的溫度變送模塊。它將來自熱電偶的熱電動勢或熱電阻的阻值變換成為與溫度成比例的隔離1~5V DC/0~5V DC或4~20mA /0~10mA、DC輸出信號。變送輸出與溫度對應的量程可通過修改變送器內部參數自由更改。

    ?7?8是一種智能化變送模塊,內部采用微處理器進行數學運算,可對各種非線性輸入信號進行處理。配用SWP20SH顯示模塊,可將輸入信號所對應的溫度值以數字方式方便直觀的顯示出。

    ?7?8可選型交直流兩種電源,變送輸出與主機隔離,具有1~5V DC或4~20mADC輸出信號的選擇功能和斷偶保護功能。

    ?7?8還可帶有一路串行通訊輸出,通訊接口為RS-232,RS-485。通訊輸出與主機隔離。

    技術參數

    商 標

    型         號

    SWP-

    201TC、202TC /201TR、202TR 系列

    輸入信號

    模擬量       標準熱電偶:B、S、K、E、T 、J、WRe等。
                       標準熱電阻:Pt10、Pt100(三線制連接)。

    標準熱電阻:Cu50、Cu100;(三線制連接)。

    輸入范圍    標準熱電偶:≥5mV DC

    輸出信號

    模擬量輸出   DC 0~10mA(負載電阻< 750W)  DC 4~20mA(負載電阻<500W)

                 DC 0~5V(負載電阻≥250KW)     DC 1~5V(負載電阻≥250KW)

    開關量輸出  繼電器控制輸出--繼電器ON/OFF帶回差。AC220V/0.5A;DC24/1A(阻性負載)

    通訊輸出    接口方式--標準串行雙向通信接口:RS-485,RS-232C

    輸出阻抗小於等於250W(1~5V DC輸出時)

    允許負載電阻  0~600W(4~20mA DC輸出時)

    特  性

    測量精度     ±0.2%FS ±1字或±0.5 %FS ±1 字

    分 辨 率     ±1

    測量范圍     -1999~9999字

    冷端補償誤差  ±1

    參數設定   由SWP20PCA編程器進行設定

    斷偶保護     斷偶保護時間:小於2s/FS

    響應時間     約500ms(時間常數),約0.5Hz/-3dB

    共模抑制比   50Hz時,大於120dB

    隔    離     輸入、輸出、電源間相互隔離

    絕緣電阻     各端子與接地端子之間:100MW/500V DC

    絕緣強度      電源端子與接地端子之間:1500V AC,1分鐘

    輸入/輸出端子與接地端子間:500V DC,1分鐘

    輸出阻抗      小於等於250W(1~5V DC輸出時)

    允許負載電阻  0~600W(4~20mA DC輸出時)

    零點遷移    輸入量程的-100%~+100%

    源 電 阻    500W以下(影響值:小於±0.1%/150W

    SWP20系列單/雙路智能熱電偶/熱電阻智能溫度變送器型譜表

    輸入類型

    代碼

    輸入

    類型

    代碼

    輸入

    類型

    01

    B

    4001800

    07

    WFe

    2300

    02

    S

    1600

    08

    Pt100

    -200650

    03

    K

    1300

    09

    Pt100.1

    -99.9199.9

    04

    E

    1000

    10

    Cu50

    -50.0150.0

    05

    T

    -200400

    11

    Cu100

    -50.0150.0

    06

    J

    1200

    18

    特殊訂貨時,請提供詳細分度號表或相應參數。

    訂貨時請在()內記入變送輸出所對應的溫度刻度。

    如配用SWP20 編程器,則可自由修改變送器輸出量程范圍及報警控制值。

    ★型號舉例:

    SWP-202TC-01-11W -400-1600

    雙路,熱電偶溫度變送器,輸入信號B,溫度范圍400-1600,第一路輸出為15V,第二路輸出為15V

    輸出,DC24V供電。

    SWP-202TR-08-22-0-500

    雙路,熱電阻溫度變送器,輸入信號Pt100,溫度范圍0-500℃,第一路輸出為420Ma,第二路輸出為420mA

    AC220V供電。

    SWP-201TC-1
