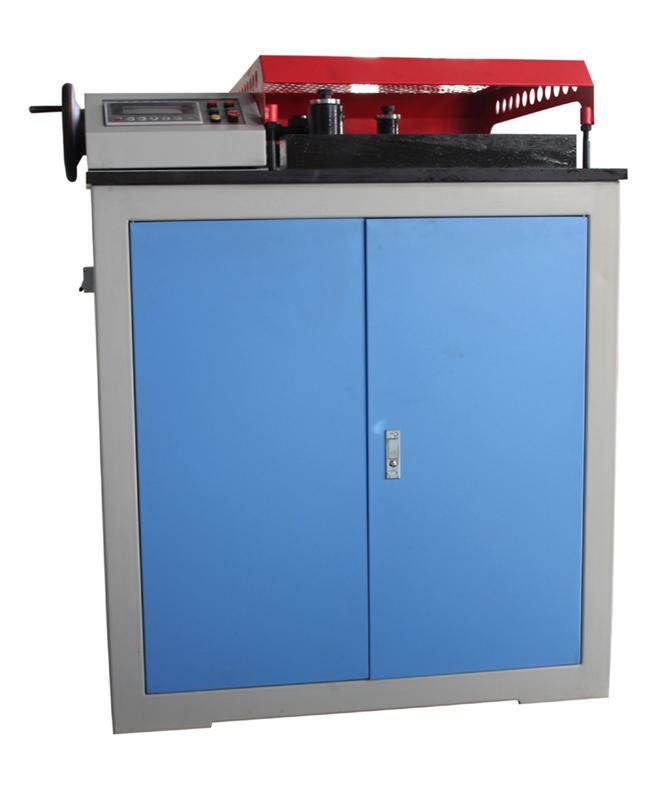

GW-40B鋼筋彎曲試驗機

一、概況：

鋼筋彎曲試驗機是對鋼筋進行冷彎試驗和平麵反麵彎曲試驗的專用設備。其主要技術參數符合GB1499.2-2007和YB/T5126-2003以及ISO10065：1900中有關冷彎試驗和平麵反麵彎曲試驗的規定和要求。此設備為鋼廠和建築單位檢驗鋼筋的彎曲性能和反彎性能的理想試驗設備。

鋼筋彎曲試驗機具有結構緊湊、操作簡單，彎曲角度顯示直觀，容易維修，運行平穩、安全、噪聲低等特點。

二、安裝：

在穩定的基礎上安裝，其水平麵度誤差應不大於0.5/1000；接三相四線制、50Hz、380V電源。

三、技術參數：

彎曲鋼筋直徑范圍         φ6-φ40mm

正向彎曲角度             0-180°內任意設定

反向彎曲角度             0-180°內任意設定

工作盤轉速               1.4r/min

電動機功率               1.5kW

機器外形                 1200×750×1000（mm）

機器重量                 750Kg

四、結構簡介：

主機的結構主要有以下部分組成：

1、 制動電動機

2、 擺線針輪減速機

3、 工作盤

4、 壓緊裝置

5、 機架

6、 工作臺

7、 工作軸和彎心套

8、 電氣部分

五、電氣工作原理：

1、電氣工作原理：本試驗機的電氣控制原理（如附圖1所示）是采用數字集成電路，試驗機的彎曲角度由電機高速軸上取得的光電脈沖整形分頻後，進行角度計數並不斷累計顯示，當試驗機工作盤轉至所設定的角度時，經電路控制，使制動電機斷電停止轉動。

(圖1) 數字集成電路原理示意圖

2、電氣控制麵板設置：電氣控制麵板上（如附圖2）設置有點動正彎、點動反彎、自動正彎、自動反彎按鈕，還設置有急停按鍵、清零按鍵盤，並有彎曲角度顯示裝置，自動正、反彎曲角度的設定裝置及急停開關和電源開關。

（圖2）電器控制麵板

六、操作：

試驗前，先打開電源開關，設置設定正彎、反彎角度的數值，按“設置”鍵和“選擇”鍵盤選擇證彎或反彎，按“<”或“>”選擇光標的位數，按“+”和“-”進行數字的遞加或遞減，最後按“確定”鍵進行角度確定，按後就可以對鋼筋進行彎曲試驗。

1、自動正彎試驗：按附圖3所示將工作軸和彎心套裝在工作盤上，按“點動反彎”按鍵將工作盤反轉至起始位置，放入鋼筋試驗，由壓緊裝置將試樣壓緊，再按“點動正彎”按鍵使正彎工作軸靠近並接觸試樣後，按“自動正彎”按鍵，試驗機便自動做正向（順時針）彎曲，並不斷顯示當前彎曲角度，當彎曲到設定角度時，試驗機便自動停車。按“清零”按鍵盤，以備下次試驗。

2、自動反彎試驗：將正彎後的試樣和反彎工作軸按附圖4所示放置，由壓緊裝置將試樣壓緊，按“點動反彎”按鍵，使反彎工作軸靠近並接觸試樣，並且使試樣的另一端靠近並接觸反彎擋軸後，再按動“自動反彎”按鍵，這時試驗機便能自動做反向（逆時針）彎曲，並不斷顯示當前反向彎曲角度，當轉到設定反彎角度時，試驗機便自動停機。按“清零”按鍵，以備下次試驗。

七、試驗機主要配置

1、主機

 2、工作軸  φ25  1件      φ42   3件

3、鋼筋彎曲附件（隨機標準附件） 3×φ6  3×φ8  3×φ10  3×φ12  3×φ14  3×φ16  3×φ18  3×φ20  3×φ22  3×φ25  4×φ28  4×φ32  4×φ36  4×φ40

4、根據客戶的需要還可以提供其他規格的彎心附件。

八、質量保證

設備三包期為正式交貨之日起一年。在三包期內，供貨方對設備出現各類故障及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。
