1.技術參數:
|
|
2.系列產品圖片及區別:
普通款 | 數顯款 | 聲光款 | 數顯聲光 |
普通款:(與我公司生產的JS-AC600/700系列氣體報警控制器配合使用) 探測器放置在容易發生氣體泄漏的現場,當有氣體泄漏時,探測器會檢測到泄漏信息及時將相關數據傳輸到控制器, 控制器會發出聲光報警,提示使用者已經檢測到氣體泄漏, 應及時采取相關措施,排除險情!
數顯款:(與我公司生產的 JS-AC600/700系列氣體報警控制器配合使用)探測器放置在容易發生氣體泄漏的現場,當有氣體泄漏時,探測器會檢測到泄漏信息,並且實時顯示泄漏氣體濃度,而且及時將相關數據傳輸到控制器,當達到一定濃度時,控制器會發出聲光報警,提示使用者已經檢測到氣體泄漏,應及時采取相關措施,排除險情!

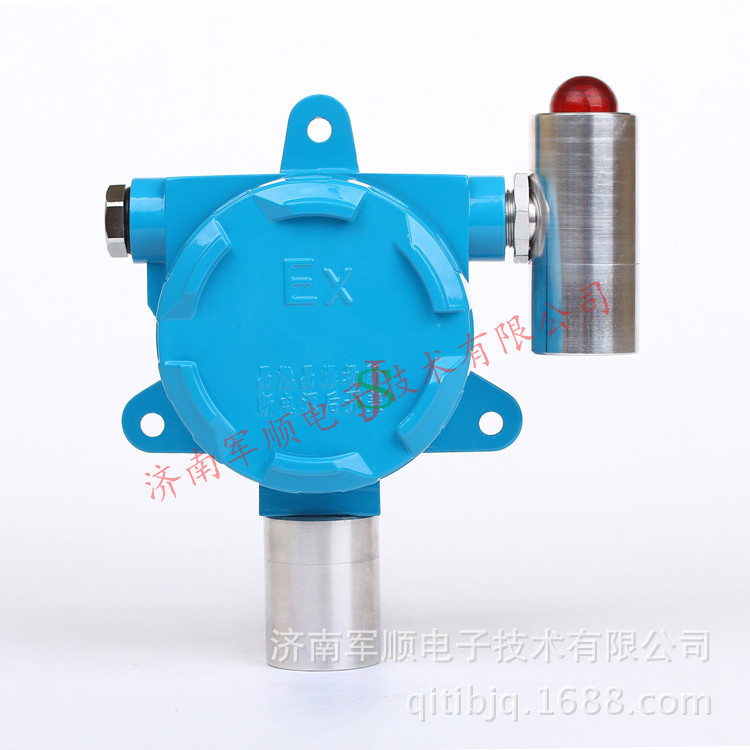

聲光款:(與我公司生產的JS-AC600/700系列氣體報警控制器配合使用) 探測器放置在易發生氣體泄漏的現場,當有氣體泄漏時,探測器會檢測到泄漏信息,並且及時將相關數據傳輸到控制器,當達到一定濃度,探測器會發出聲光報警(約70分貝),同時控制器聲光報警,提示使用者已經檢測到氣體泄漏,應及時采取相關措施,排除險情!
數顯+聲光:(與我公司生產的JS-AC600/700系列氣體報警控制器配合使用, 也可單獨使用,但是需要能夠提供DC24v電源,且產品不能外接其他安防設 備,如排風扇、電磁閥等) 探測器放置在易發生氣體泄漏的現場,當有氣體泄漏時,探測器檢測到泄漏信息,會實時顯示泄漏氣體濃度並且及時將相關數據傳輸到控制器,當達到 一定濃度,探測器會發出聲光報警(約70分貝),同時控制器聲光報警,提 示使用者已經檢測到氣體泄漏,應及時采取相關措施,排除險情!
3.與探測器相配套控制器詳情:
| 四路主機 | 六路主機 | 總線制主機 |
4.控制器共同點:
1、檢測對象:可燃/有毒氣體 2、測量范圍:0-100%LEL(可燃氣體) 0-100PPM(量程由氣體傳感器決定) 3、基本誤差::<±3%(F.S) 4、顯示方式:LED顯示 5、報警方式:聲音報警 6、報警音量:≥50分貝 7、報警設定:低L:20高H:50(可燃氣體) 低L:5高H:10(由不同氣體的傳感器決定) | 8、響應時間:<60S 9、接收信號:DC 4-20mA標準信號 10、報警輸出:兩級報警繼電器輸出 觸點容量:10A/250VAC 11、供電方式:AC220V,50HZ 12、安裝方式:壁掛式 13、工作環境:溫度:-40℃-50℃ 相對溫度:≤95%R.H 14、大氣壓力:86-108kPa 15、工作方式:24小時連續工作 |
5.控制器區別:
二路主機:外型尺寸:2通道控制器:360*150*75mm;接線方式:三線制;可同時控制2臺探測器,獨立工作互不影響!
四路主機:外型尺寸:4通道控制器:360*250*75mm;接線方式:三線制;可同時控制4臺探測器,獨立工作互不影響!
六路主機:外型尺寸:6通道控制器:360*350*75mm;接線方式:三線制;可同時控制6臺探測器,獨立工作互不影響!
總線制主機:外型尺寸:總線制控制器:360*250*75mm;接線方式:四線制;可同時控制30臺以內或30臺以上探測器,獨立工作互不影響!
6.探測器與控制器連接圖:
分線制控制器鏈接圖 | 總線制控制器鏈接圖 |
7.探測器與控制器連接圖解:
報警控制器與控測器的連接: 報警控制器的接線端子“24V(DC24V電源+)、M(信號)、GND(電源一),分別連接對應探測器內部的接線端子”24V(DC24V電源+)、M(信號)、GND(電源一)。 【例如:控制器24v(正極)接紅色,探測器24v(正極)也要接紅色;控制器GND(負極)接黑色,探測器GND(負極)也要接黑色;控制器M(信號)接黃色,探測器M(信號)也要接黃色。】 | 報警控制器與探測器的連接: 通訊線:1、電線2*0.5屏蔽雙絞線RVVSP 2、探測器手拉手連接。 3、屏蔽層單端接地 電源線:電線2*1國標線RVV。 多個探測器的“ + - ”連接主機的電源輸出“+24V GND”,探測器的通訊線“A B”連接主機的通訊一“A-1 B-1”,通訊線屏蔽在接線時全部連通,屏蔽層連接主機通訊一“GND”。 註意:控制器24V電源輸出設立瞭10A的保險,為保護控制器內部開關電源。如果發生短路無24V電源輸出,請檢查保險是否完好。 |
8.常見氣體列表:
(以下是部分氣體探測器基本參數氣體種類繁多,不能一一列舉,如果以下表格中沒有您想要瞭解的氣體參數,可撥打下方聯系方式咨詢)
檢測氣體 | 檢測量程 | 分辨率 | 高低報 | 檢測原理 |
可燃氣體 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
甲烷 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
柴油 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
汽油 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
油漆 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
瓦斯 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
液化氣 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
天然氣 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
烷類 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
脂類 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
苯類 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
烯類 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
醇類 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
酮類 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
烴類 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
炔類 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
醚類 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
丙酮 | 0-100%LEL | 1%LEL | L:20 H:50 | 催化燃燒式 |
9.產品相關證書及檢測報告:
可燃氣體檢測報警機防爆證書 |
|
可燃氣體檢測報警機防爆檢測報告 | 有毒氣體檢測報警機防爆檢測報告 |
