SMS-II-485土壤水分(溫度)傳感器 土壤溫濕度傳感器
SOIL MOISTURE SENSOR
每個傳感器出廠前都經過土壤實際烘乾稱重法標定！
1、功耗低，平均電流<10mA
2、測量精度高，響應速度快，輸出信號穩定，不亂跳，不漂移。
3、抽真空灌封，密封性極好，完全防止水從任何方向的侵入，可長期浸泡水中。
4、采用優質不銹鋼制作鋼針，可經受長期電解，更耐土壤中酸堿鹽的腐蝕。
5、測量精度高，性能可靠，受土壤含鹽量影響較小，適用於各種土質。
6、側邊有凹凸結構，便於手持，美觀耐用，采用抗靜電珍珠棉包裝，運輸存儲更安全；
7、具有電源線、地線、信號線多向防誤接保護。
傳感器輸出類型 | 0-2V輸出 | 4-20mA輸出 | RS485接口 |
帶負載能力 | 負載電阻>30K 輸出阻抗≈0Ω | 負載電阻<500Ω 負載影響率<5E-6/Ω | RS485標準MODBUS-RTU協議 |
額定電源電壓 | 5-24V | 最低供電=0.02*負載電阻Ω+5.7V，最高24V | 5-24V |
空載電流 | 峰值<30mA，平均<10mA，超低功耗 | ||
響應時間 | <0.5秒 | ||
測量穩定時間 | 1秒 | ||
水分測量區域 | 以中央探針為中心，直徑為7cm、高為10cm的圓柱體內 | ||
水分測量量程 | 體積含水量：0-50%，0-100%，客戶定制 | ||
水分測量誤差 | <3%(0-53%)，<5%(>53%) | ||
溫度測量范圍 | -30℃～70℃，-40℃～90℃(485型) | ||
溫度測量誤差 | <0.4℃(-10~70),<0.6℃(其他范圍) | ||
工作溫度范圍 | -40℃～80℃ | ||

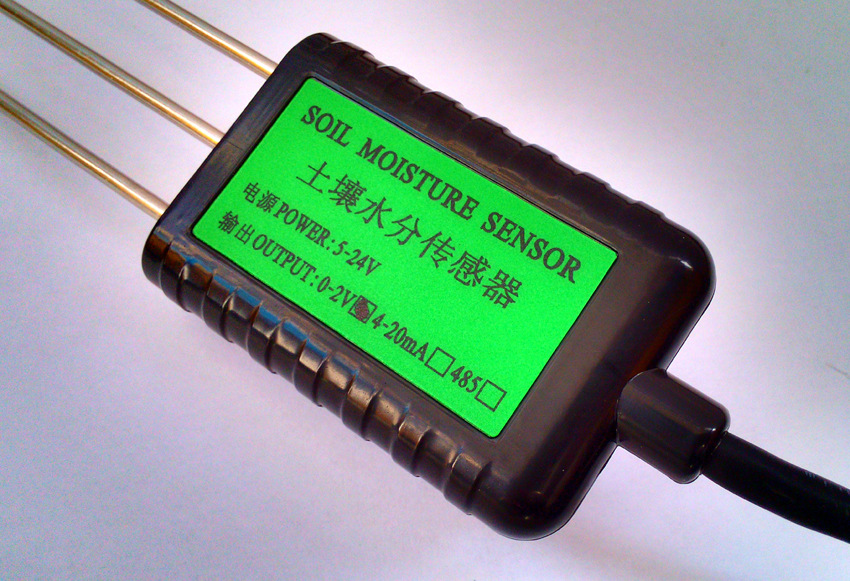

細節圖：獨特個性外觀，彰顯非凡品質！

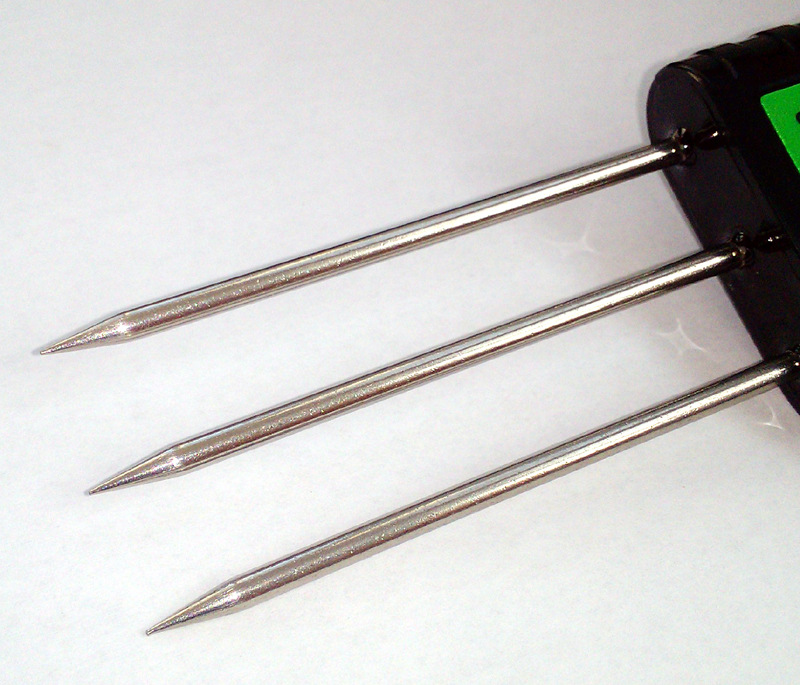

探針細節圖：可見其品質！

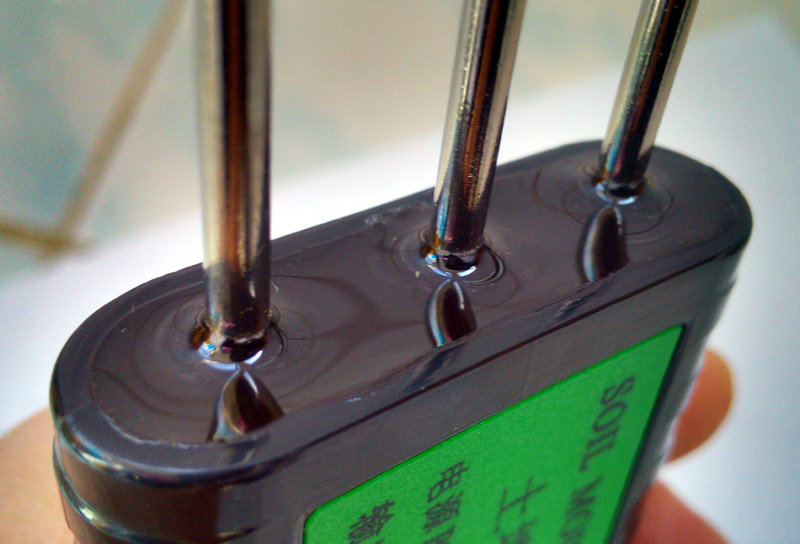

灌封細節圖：阻燃環氧樹脂抽真空灌封！絕對保證質量！

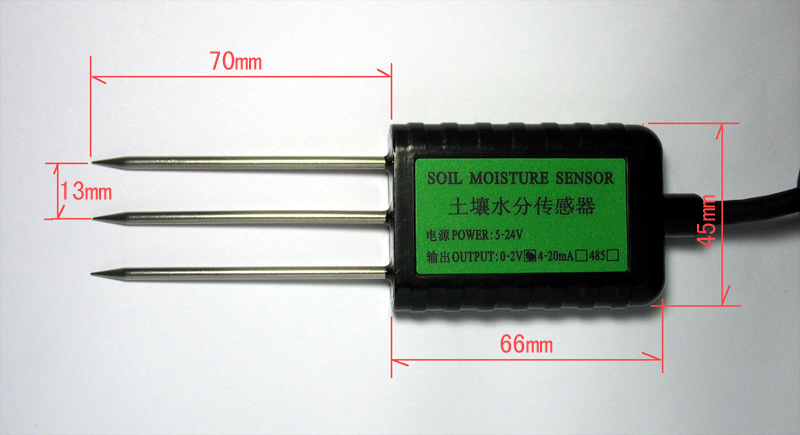

外形尺寸圖：

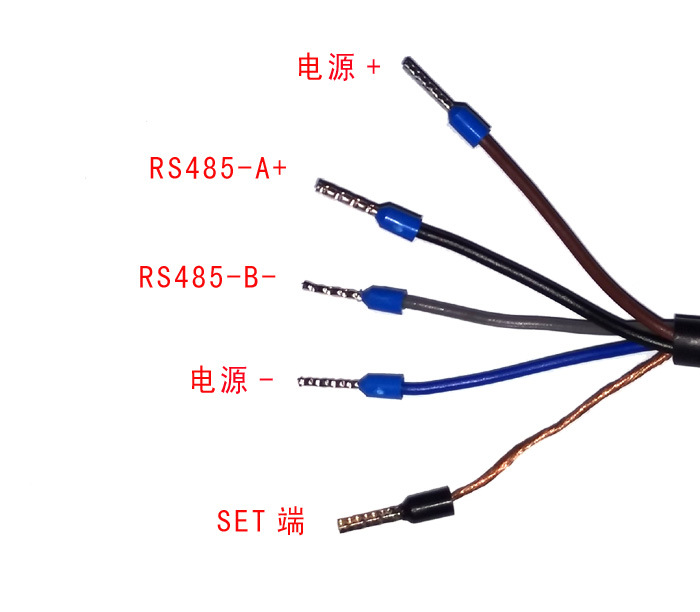

引出線說明：

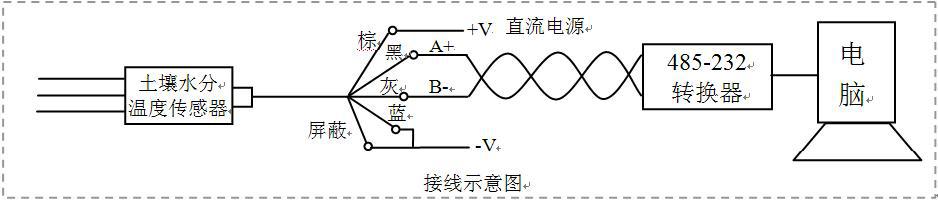

接線示意圖：
產品原理說明
土壤中的體積含水量，與土壤表現出來的介電常數成固定的某種函數關系，幾乎與土質和水裡所含的鹽分無關。那麼，采用頻域測量方法，測量中間探針與兩側探針之間的電容量，該電容與介電常數成正比，經過AD轉換、單片機運算處理、非線性矯正和DA轉換輸出，即可獲得與土壤體積含水量成正比的線性電壓（電流或485信號）輸出。傳感器內部采用進口優質工業級單片機和元器件，精度高，可靠性好，經久耐用，重復性好，性價比高。
輸出信號轉換計算說明：
水分0-2V輸出（50%量程）： 水分% = 輸出電壓(V)*25 （%）
水分0-2V輸出（100%量程）： 水分% = 輸出電壓(V)*50 （%）
溫度0-2V輸出： 溫度℃= 輸出電壓(V)*50-30
水分4-20mA輸出（50%量程）： 水分% = 輸出電流(mA)*3.125-12.5（%）
水分4-20mA輸出（100%量程）：水分% = 輸出電流(mA)*6.25-25 （%）
溫度4-20mA輸出： 溫度℃ = 輸出電流(mA)*6.25-55
適用范圍：
※適用於科學試驗、節水灌溉、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養、污水處理及各種顆粒物含水量的測量。
