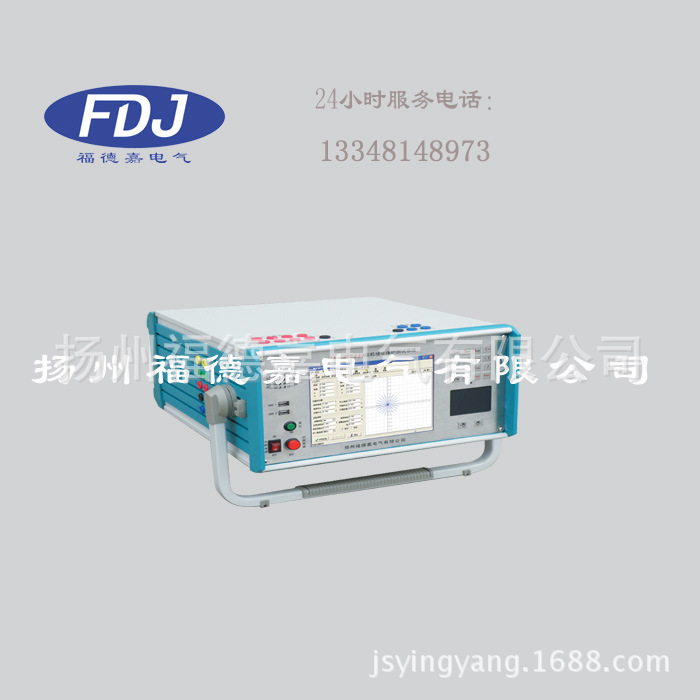

三相微機繼電保護測試機

一、 裝置技術參數及性能：

（一）運行環境

1.1操作溫度：-5到+45℃。存儲和運輸：-20到+70℃

1.2海拔高度：　＜1000m

1.3濕度：　5到90%相對濕度，不結露

（二）技術要求

2.1交流電流源

◆ 電流輸出：3×40A /相

◆ 最大輸出功率：≥450VA/相

◆ 各相輸出電流幅值，頻率和相位獨立調節

◆ 準確度：±0.1%(0.5A~ 20A)、±1mA（0.2A～0.5A）、±0.2%（20A～Imax）

◆ 分辨力：1mA（0.1A~10A）；10mA（10A~60A）

◆ 電流上升下降時間小於100µs

◆ 電流0.5A~Imax：THD% ≤0.5%

◆ 過載或失真自動檢測

◆ 輸出頻率：10Hz ~1kHz

◆ 幅頻特性 10Hz~1kHz范圍幅度變化 ≤±0.1%~0.5%

輸出范圍	＜10A	10A~ 20A	20A~ 30A	30A~40A
輸出時間	連續輸出	＞60s	＞15s	10s～5s

2.2 交流電壓源

◆ 電壓輸出：4×125V /相

◆ 最大輸出功率：≥50VA/相

◆ 各相輸出幅度、頻率和相位獨立可調節

◆ 準確度： ±0.1%（2 V ~120V），±2mV（0.2V~2V）

◆ 分辨力：1 mV（0.2V~10V）；10 mV（10V~120V）

◆ 電壓上升下降時間小於100µ s

◆ 電壓2V~120V：THD%：≤0.5%

◆ 過載保護和失真自動檢測並顯示

◆ 輸出頻率：10Hz ~1kHz

◆ 第四路電壓可設置為零序電壓或任意設置

◆ 幅頻特性 10Hz~1000Hz范圍幅度變化 ≤±0.1%~0.5%

◆ 額定條件下，連續輸出

2.3直流源電壓、電流輸出

◆ 直流電壓輸出幅值范圍0 V ~ 300V

輸出幅值的范圍(V)	準確度	分辨力(mV)
0.5～5	±10mV	1
5～300	±0.5%	10

最大輸出負載電壓300V，負載電流0.5A（直流電壓110V時，輸出功率不小於50W，220V時，輸出功率不小於100W）。

過載自動保護。

◆ 直流電流輸出幅值范圍0 A ~20A

電流輸出范圍(A)	準確度	分辨力(mA)
0.2～1	±5mA	1
1～10	±0.5%	1
10～20	±0.5%	10

直流電流最大輸出功率為200W（20A，10V）。

2.4角度

◆ 相角范圍：0°~360°

◆ 相角分辨力：0.1°

◆ 準確度： ±0.2°

2.5輸出頻率

頻率范圍	20 Hz ~65Hz	65 Hz ~450Hz	450 Hz ~1000Hz
頻率準確度	＜1mHz	＜10mHz	＜20mHz

◆ 分辨力：1mHz

◆ 能疊加2~20次任意幅值（小於額定值）的諧波及直流

2.6同步性

◆ 電壓電流同步性 ≤10μs

2.7開入量與時間計量

◆ 8對獨立輸入端，隔離電壓250V，空接點與15V~250V電位兼容。

◆ 計時器范圍1ms ～1.50×10⁵s

時間測量的范圍(s)	計時誤差	分辨力(ms)
0.001～1	±1ms	1
1～1.50×10⁵	±0.1%	1

2.8開出量

◆ 4組可編程輔助接點

◆ 接點容量：DC250V，0.5A；AC250V，0.5A

2.9電源

◆ AC220V±10%，40~60Hz，10A(max)

2.10箱體尺寸與重量

◆ 全鋁合金擠壓型材，電磁兼容進口機箱

◆ 365(mm )×400(mm )×195 (mm )

◆ 約14Kg

（三）主要特點

1、滿足現場所有試驗要求。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便和完美。

1) FDJ344型具有標準的四相電壓，三相電流同時輸出，電壓125V、相，電流40A/相。三相電流並聯可達120A。

2、各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。

3、單機獨立運行，內置高性能工控機，主頻300--600MHz，內存512M，硬盤4--12G，運行Windows XP操作系統。

4、國內同行業首先采用進口拉絲不銹鋼麵板，不銹鋼鍵盤，同時采用觸摸式鼠標，克服瞭軌跡球鼠標操作不靈活、容易損壞的缺點，並選用8.4寸,分辨率為800×600的TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用。

5、主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善瞭波形的質量,提高瞭測試機的精度。

6、功放采用高保真線性功放,既保證瞭小電流的精度,又保證瞭大電流的穩定。

7、采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。

8、可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。

9、具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試機異地進行同步對調試驗。

10、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。

11、具有軟件自校準功能，避免瞭要打開機箱通過調整電位器來校準精度，從而大大提高瞭精度的穩定性。

（四）裝置硬件組成

1、內置高性能工業控制計算機

本裝置采用高性能工控機作為控制計算機，配置512M內存，4--12GCF卡，預裝Windows XP操作系統，麵板帶有8.4″800×600分辨率TFT真彩LCD顯示器,不銹鋼優化鍵盤和觸摸鼠標，不用外接鍵盤和鼠標就可直接使用，裝置麵板配有兩個USB接口，可方便地進行數據存取、數據通信和軟件升級等。

2、 DSP數字信號處理系統

采用6000系列DSP控制器作為核心，FPGA可編程邏輯器件輸出波形，由於采用的是DDS硬件輸出波形的技術，使波形頻率和相位精度相當高，同時，該系統與工控機通訊直接采用USB2.0接口，使得數據通訊穩定可靠。

3、 D/A和A/D轉換

采用高精度D/A轉換器，同時采用有源低通濾波器，使輸出波形平滑，幅頻特性優良。同時控制系統還保留瞭12路12位A/D轉換電路，可實時采集12路模擬量的輸出波形並通過軟件在屏幕上顯示實際輸出的波形，幅值和相位。

4、高精度線性電壓，電流功率放大器

電流、電壓采用高性能線性放大器直接耦合輸出方式，使電流，電壓源可直接輸出交流和直流波形，並可通過軟件計算輸出各種如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流，電壓特征。功放電路采用進口大功率高保真模塊式功率器件做功率輸出級，結合精心合理設計的散熱結構，具有足夠大的功率冗餘和熱容量，功放電路具有完備的過熱、過流、過壓及短路保護，電流回路允許開路，不會損壞裝置。麵板有電流開路指示燈，以方便用戶檢查接線正確與否。同時麵板還有電壓過載或短路指示燈，當電壓回路（在有輸出情況下）發生短路時，該指示燈亮。大電流限時采用獨特的硬件，限時電路，克服瞭傳統的軟件限時的缺點，使大電流使用更安全和更可靠。

5、開關量輸入、開關量輸出

裝置共有開關量輸入端子8對，開關量輸出端子4對。

開入量由光電隔離器組成,其工作電源為獨立的110V工作電源，所以在COM端與開入量之間有110V的直流電壓。

開出量由光電隔離器和24V直流繼電器組成，其工作電源為獨立的24V工作電源，所以在COM端與開出量之間有24V的直流電壓。

6、專用獨立的直流電源輸出

裝置配有兩路110V直流電源電壓輸出，頭尾相接組成+110V、0V、-110V三個端子輸出，隻能作保護裝置的工作電源，不能作為直流操作電源使用。這樣+110V、-110V兩端子可輸出220V直流電壓。

FDJ344型：【輔助直流電壓輸出端子】設計在測試機的後麵板上。

（五）功能部分：

1．全新的基於WINDOWS操作系統的測試軟件，具有實時多任務、多窗口的特點，並有輸出監視及錄波功能，實現閉環輸出；

2．交流試驗（模塊是一個通用型，綜合性測試模塊，它有獨立的3相電流和4相電壓組成，通過設置相應的電壓或電流為變量，賦予變量一定的變化步長，並且選擇合適的試驗方式（如手動，自動，動作停止，動作返回），方便地測試各種電壓，電流保護的動作值，返回值及動作時間等，並自動計算返回系數）

3．直流試驗（本試驗模塊提供專門的直流電壓和直流電流輸出，主要是為瞭滿足做直流電壓繼電器、時間繼電器和中間繼電器等的試驗要求）

4．頻率試驗（用來測試低周減載和高周切機等保護的各項功能）
