開關型：極限位置開關（標準型）功能全開、全閉極限位置開關操作。
無源觸點S型：帶中間位置開關功能，通過開關電路實現中間位置限制或接受無源程序開關實現閥門開和關。結構--帶有兩個中間位置開關。
開度R型：帶電位器---功能：通過開關電路控制閥門開啟角度與電位器阻值對應。結構--帶500Ω或1000Ω電位器。
智能P型：帶電位器和中間位置開關。功能--通過開關電路控制閥門開啟角度與電位器阻值對應，並同時實現中間位置控制功能 。 結構--帶電位器和中間位置開關
智能P型：帶控制模塊（智能型或電子式）。功能：調節作用，輸入4-20mA或1-5VDC，輸出4-20mA，帶控制模塊和1K（或是5 K）電位器
電動機：由於閥門工作特點，要求執行機構在閥門的開、閉和中間任意位置都具有滿負荷啟動能力，這就要求執行機構的電機具有高的啟動力矩。同時由於流量（開度）調節需要，要求電機還必須具有較小的轉動慣量。ZH系列電動執行機構針對這些要求，采用瞭特殊設計。
齒輪傳動機構：采用熱處理合金鋼材料經CNC精密加工的小齒隙齒輪傳達室支（拒絕采用精度低成本低廉、不耐疲勞和沖擊負荷的粉末冶金黃色齒輪）。具有強度高、可以長期疲勞沖擊，不會因工藝環境介質入口壓力波動而造成執行機構減振等特點。
輸出傳動機構：由於閥門工作特點，要求執行機構輸出軸長期在力矩、正反轉的狀況下工作，輸出軸與蝸輪之間傳統鍵、銷邊接方式很難可靠的滿足這一工況要求。ZH系列電動執行機構輸出軸和蝸輪采用一體化結構，從而徹底解決瞭這一難題。
蓋螺釘不脫落：機體各蓋的用螺釘固定在箱體上的，當卸下蓋時，螺釘連接在 不脫落，以防止丟失。
機械行程限制： 不銹鋼制作的機械行程限制螺栓和擋快可精確在調節執行機構至某一角度。為瞭方便調節，螺栓置於外部，每次調節後不銹鋼螺母確保定位。行程終止一般出廠時角度設置為0-90度，但也可以調節成任何角度。
閥門狀態顯示 簡潔明瞭的設計可清晰地顯示閥門開啟角度，代表閥門全閉位置，代表閥門全開位置，中間刻度表示開啟百分比。鏡片采用經過特殊強化處理的玻璃鏡片，拒絕采用抗老化性能差、受溫度變化極易變形的塑料鏡片。
整機密封性能： 整機經過瞭2Kgf/cm密封性實驗可置於20M水深不滲漏。
微動開關：高品質的微動開關是執行機構正常工作的可靠保證，諸如角點質量、動作壽命、絕緣性能等ZH給予瞭特別關註。
電位器：反鎖電位器通過精制的齒輪安排進行標定，這種獨特的安排使電位器標定更加方便。同時采用帶消隙功能的高精度導電塑料電位器，確保瞭伺服機構的精度調節

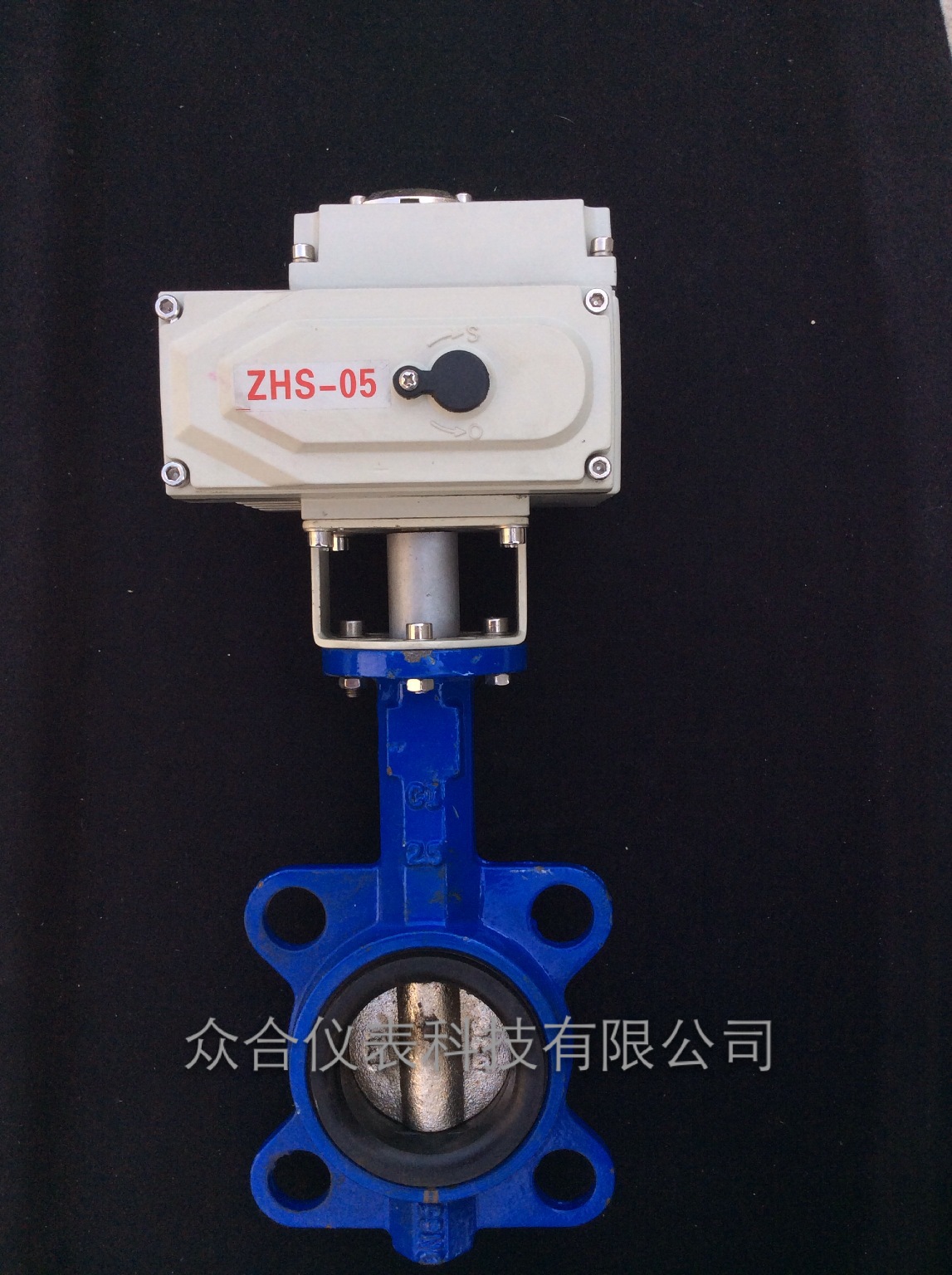

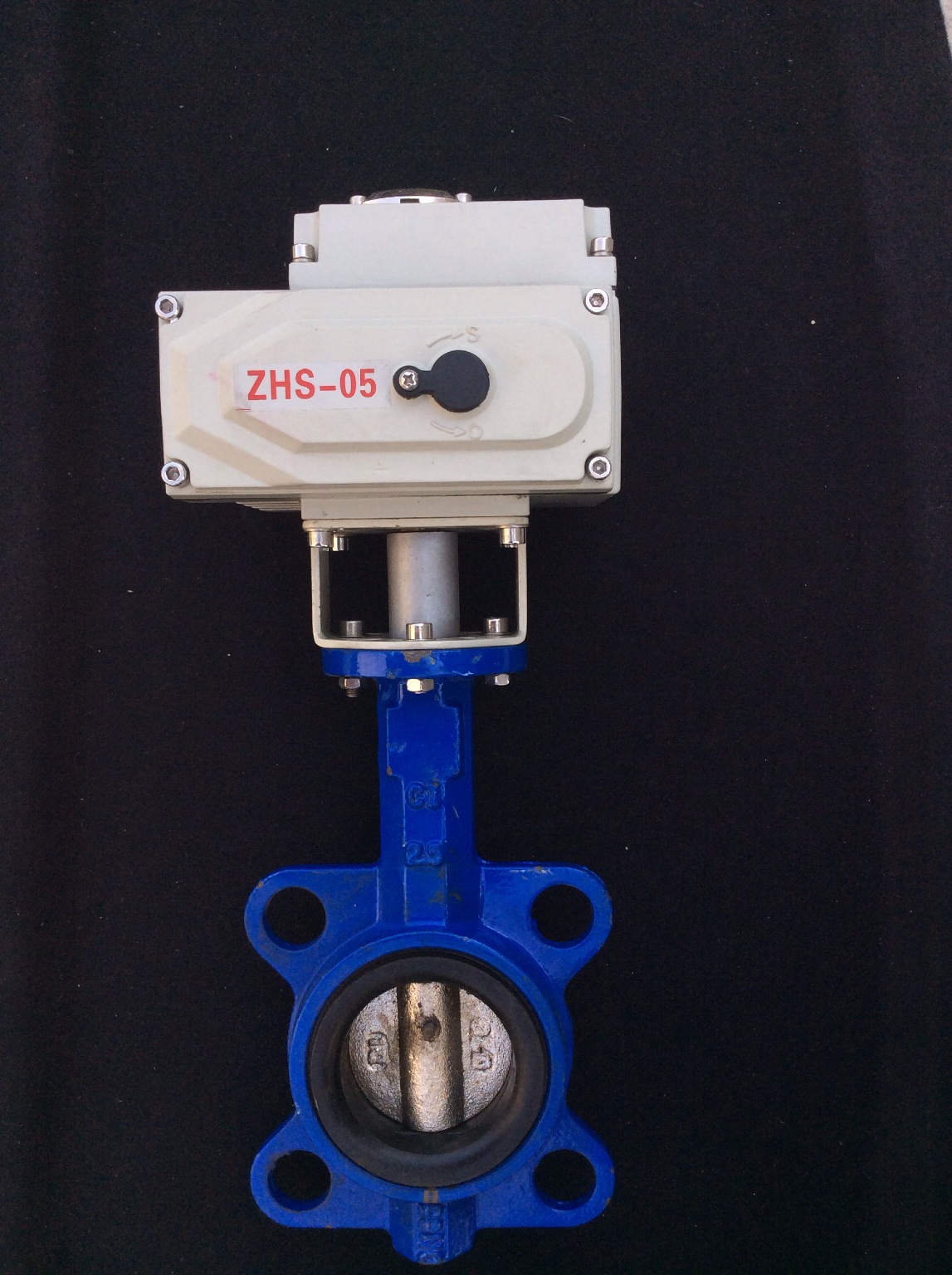

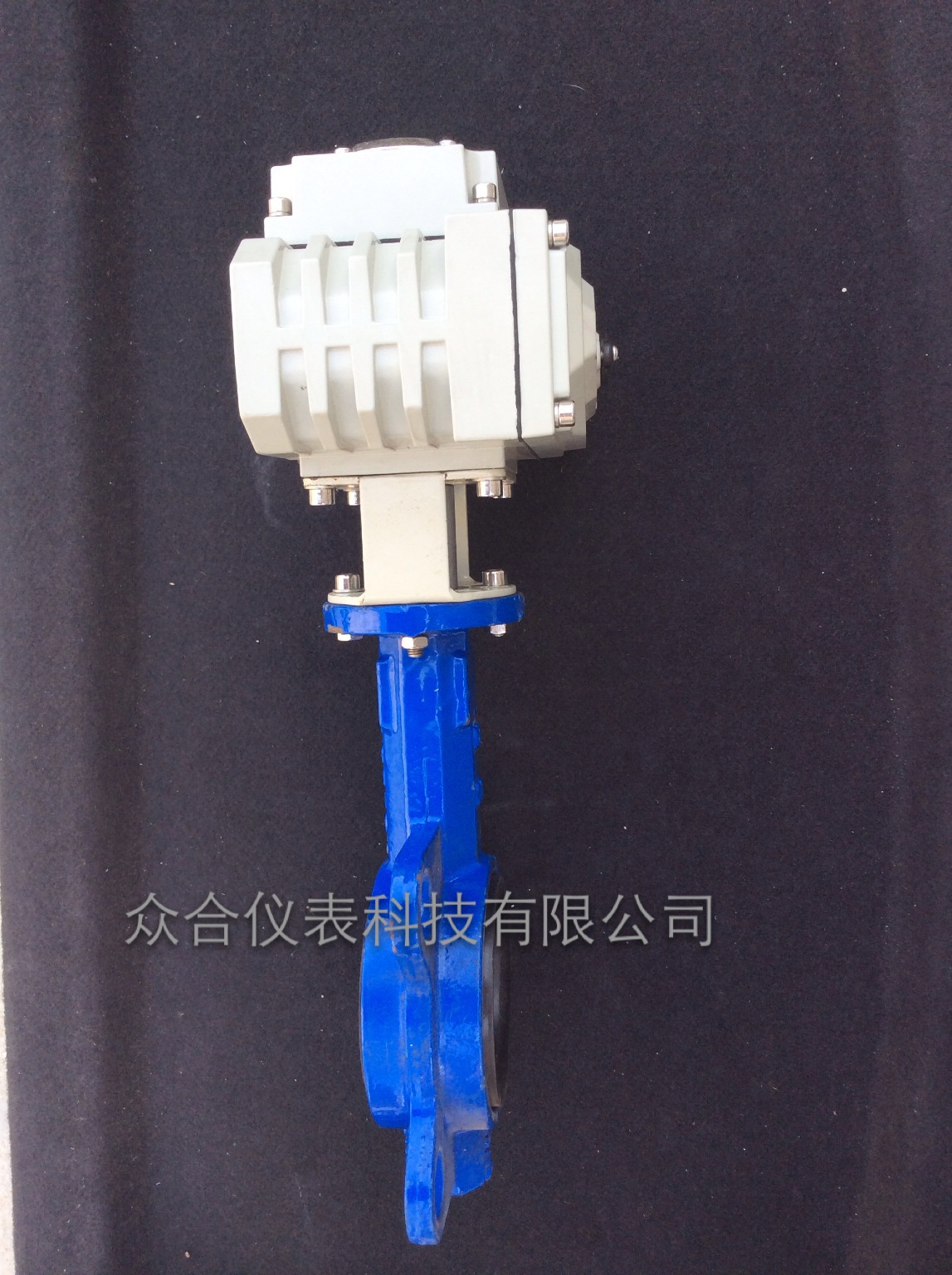

ZHS蝶閥細節圖
