開關量輸出模塊，開關量協議轉換模塊

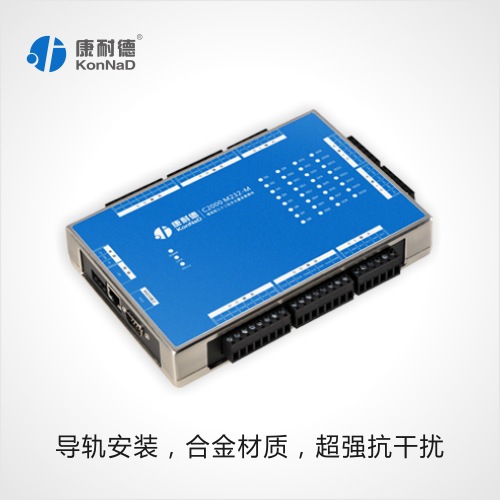

C2000 M232-M是增強型金屬外殼帶導軌的RS232和開關量到TCP/IP的協議轉換模塊，它向上提供10M/100M自適應以太網接口，向下提供1個標準RS232串行口和32個開關量接點。實現一路RS232到TCP/IP網絡和TCP/IP網絡到RS232的數據透明傳輸，同時可采集16路開關量輸入（DI）與控制16路繼電器開關量輸出（DO），其中開關量輸入狀態（DI）可主動上傳到上位機（調用動態庫）或通過上位機使用MODBUS TCP協議查詢而獲取。

C2000 M232-M內部集成ARP、IP、ICMP、DHCP、HTTP、MODBUS TCP等協議。通信參數可通過軟件設置，可使用動態IP或靜態IP，使用時可通過軟件進行設置。

開關量輸出模塊，開關量協議轉換模塊

特點：

→具有TCP Server、TCP Client、UDP、虛擬串口、點對點連接等操作模式；

→用戶基於網絡軟件，不需要做任何修改就可以與C2000 M232-M通訊；

→通過安裝我們免費提供的虛擬串口軟件，用戶基於串口的軟件不需要做任何修改就可以與C2000 M232-M通訊；

→對於需要開發軟件的用戶，我們免費提供通訊動態庫、設置動態庫或OCX控件；

→通過設置軟件或設置動態庫進行參數設置；

→支持DNS域名解析功能；

→遠程控制和采集開關量；

→開關量輸入輸出狀態可通過本公司動態庫、控件或使用標準MDOBUS TCP協議控制，方便開發或直接接入第三方軟件使用；

→電源具有良好的過流過壓、防反接保護功能；

→看門狗設計，穩定性高；

→金屬外殼，支持導軌安裝。

 開關量輸出模塊，開關量協議轉換模塊

a) 本產品有以下三種工作模式：

1．作為TCP服務器，轉換器上電後在指定的TCP 端口等待數據服務器的連接請求，數據服務器在需要與轉換器通訊的時候，向轉換器的監聽端口請求建立TCP 連接，連接建立後，數據服務器可以隨時向轉換器發送數據，轉換器也可以隨時將數據發送到數據服務器，在完成指定的通訊後，數據服務器可以主動要求斷開連接，否則連接一直保持。

2．作為TCP客戶端，轉換器上電時會主動向服務器請求連接，直到TCP連接建立為止，並且連接一旦建立將一直保持，連接建立後，數據服務器可以隨時向轉換器發送數據，轉換器也可以隨時將數據發送到數據服務器。

3．UDP方式有兩種：

當C2000 工作在“UDP normal”模式時，C2000會回應所有的IP地址和端口發過來的數據 ，並將返回的數據發送到最後一次發給它查詢請求的IP地址和端口。

當C2000 工作在“UDP Appointed”模式時，它隻接收指定的IP地址和端口發過來的數據，並將返回的數據發送給指定的IP地址和端口。

b) 應用軟件可使用三種方式與轉換器通訊：

1．通過本公司開發的虛擬串口管理程序，將網絡數據重定向到虛擬串口，然後從虛擬串口讀取數據；

2．用本公司開發的控件EDSockServer.ocx(或動態庫EDSockServer.dll)；

3．使用Socket進行通訊。

第1章 技術參數
