高品質三坐標測量機 三坐標測量機 億輝光電【廠傢直銷】
MQ564全自動三坐標測量機億輝光電專業生產銷售27A寶貝描述 |
|
|

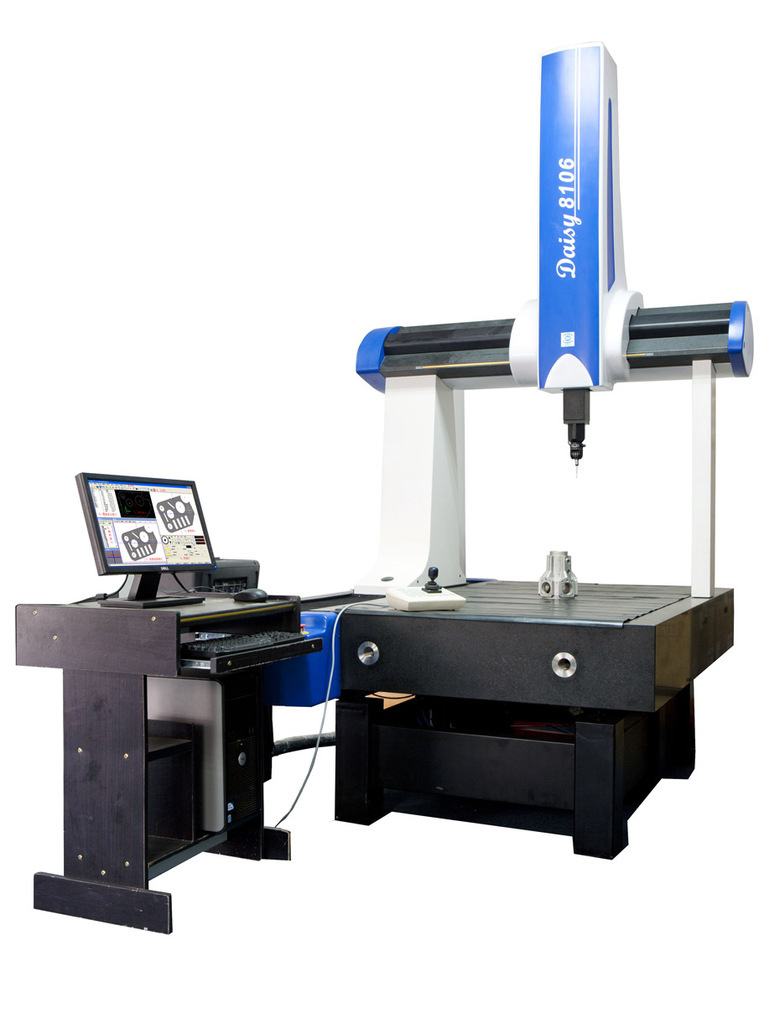

高品質三坐標測量機 三坐標測量機 億輝光電【廠傢直銷】 | 系 列 | YF三坐標系列 | 品 名 | 三坐標測量機 | 型 號 | MQ564 | 玻璃臺尺寸 | 700*900 | 外形尺寸 | 1220*1520*1600 | 測量行程 | 500*600*400 | 用 途 | 適用於精密零部件的檢測和質量控制。 在機械、電子、五金、塑膠、模具等行業中都得到廣泛使用。 | 特 點 | MQ系列測量機采用國際先進的有限元分析設計方法,使其具有機械結構剛性強、幾何誤差小,具有高精度、高性能和高穩定性的優點。機械整體結構采用剛性結構好、質量輕的全封閉框架移動橋式結構。其結構簡單、緊湊、承載能力大、運動性能好。 |
|
|
|
型號 | 范圍(mm) | MQ | MQ-HA | 示值誤差(微米) | 測量誤差(微米) | 示值誤差 (微米) | 測量誤差 (微米) | 最大載重量(kg) | 564 | 500*600*400 | 2.6+L/250 | 2.6 | 1.9+L/300 | 1.9 | 500 | 686 | 600*800*600 | 2.7+L/250 | 2.7 | 2.0+L/300 | 2.0 | 800 | 8106 | 800*1000*800 | 2.8+L/250 | 2.8 | 2.2+L/300 | 2.2 | 1000 | 10128 | 1000*1200*800 | 3.2+L/250 | 3.2 | 2.6+L/300 | 2.6 | 1500 | 10158 | 1000*1500*800 | 3.2+L/250 | 3.2 | 2.6+L/300 | 2.6 | 1800 | 10208 | 1000*2000*800 | 3.2+L/250 | 3.2 | 2.6+L/300 | 2.6 | 2000 | 121510 | 1200*1500*1000 | 4.0+L/250 | 4.0 | --- --- --- | --- --- --- | 2200 | 12Y10 | 1200*Y*1000 | 4.0+L/250 | 4.0 | --- --- --- | --- --- --- | 2200 |
長度計量系統:RENISHAW反射式金屬帶狀光柵尺 | 分辨率:0.5mm; | 測量范圍:500mm×600mm×400mm | 示值誤差:E≤2.6+L/250mm | 探測誤差:R≤2.6mm |
1. 環境要求 溫 度 | 20+2℃,1℃/h,1℃/m,2℃/24h | 濕 度 | 40%-70% | 電 源 | 220V+10%,50HZ-60HZ | 氣 源 | ≥0.55MPa |
- MQ系列測量機采用國際先進的有限元分析設計方法,使其具有機械結構剛性強、幾何誤差小,具有高精度、高性能和高穩定性的優點。機械整體結構采用剛性結構好、質量輕的全封閉框架移動橋式結構。其結構簡單、緊湊、承載能力大、運動性能好。
- 固定優質花崗巖工作臺,使其具有承載能力強、裝卸空間寬闊、便捷。
- Y向導軌采用燕尾式,定位精度高,穩定性能好。
- 三軸采用優質花崗巖,熱膨脹系數小,三軸具有相同的溫度特性,因而具有良好的溫度穩定性、抗實效變形能力,剛性好、動態幾何誤差變形小。
- 三軸均采用自潔式預載荷高精度空氣軸承組成的靜壓氣浮式導軌,軸承跨距大,抗角擺能力強,阻力小、無磨損、運動更平穩。
- 橫梁采用精密斜梁設計技術(已獲專利),重量輕、重心低、剛性強,動態誤差小,確保瞭機器的穩定。
- 采用進口反射式金屬帶狀光柵計量系統,與大多數工件具有相近的熱膨脹系數,確保瞭良好的重復精度。
- 驅動系統采用國際知名品牌的高性能直流伺服電機、齒形帶傳動裝置,確保傳動更快捷、更精準、運動性能更佳。
- Z軸采用氣缸平衡裝置,極大的提高瞭Z軸的定位精度及穩定性。
- 控制系統采用知名的SB專用三坐標數控系統,具有國際先進的上下位機式的雙計算機系統,從而極大地提高系統的可靠性和抗乾擾能力,降低瞭維護成本。
- 軟件采用具有獨立知識產權的、功能強大的AC-DMIS測量軟件包,其完善的測量功能和聯機功能,為用戶提供瞭完美的測量解決方案。
|
27A寶貝描述 |
|
|
|
機器特點:機器光學系統品質優良,物鏡成像清晰,放大倍率準確。在透射光照明下,輪廓測量誤差小於0.08%;坐標測量示值誤差可達(3+L/200)um,L為被測長度(單位:mm);機器配有專用微型打印機和腳踏開關,數據輸出的采樣十分方便。
|
機器特點:MQ系列測量機采用先進的有限元分析設計方法,使其具有機械結構剛性強、幾何誤差小,具有高精度、高性能和高穩定性的優點。機械整體結構采用剛性結構好、質量輕的全封閉框架移動橋式結構。其結構簡單、緊湊、承載能力大、運動性能好。 |
機器特點:采用SB雙重閉環運動控制系統,電機在高速運動時具有精確的定位性能。采用COOMUSK伺服電機,提高瞭機器運行速度,還簡化瞭機器與PC機的接口,PC機與機器通過USB線和S端子線連接。采用花崗石平臺、新型立柱及工作臺,外觀簡潔大方。表麵光由獨立40組光源組成,每一組均為恒流源驅動,200級連續可調。配有我公司專用的CNC軟件,大大提高測量效率。
|
機器特點:機器具有多種數據處理、顯示、輸入、輸出功能,特別是工件擺正功能非常實用;機器備有RS-232接口,與電腦連接後,采用專門的測量軟件可對測繪圖形進行處理;測量數據及圖形、AutoCAD制成報表可直接轉換到Word、Excel。 |
|
|
|
|
|
|
