激光跟蹤機技術實現重大突破

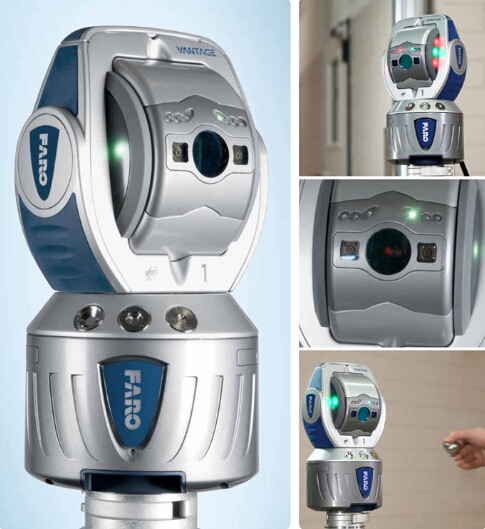

FARO Vantage激光跟蹤機是一款高精度便攜式坐標測量設備，能夠使您通
過快速、簡單和精確地測量來實現制造產品、優化流程和提供解決方案的目
的。Vantage激光跟蹤機可取代琴鋼絲、鉛錘、三維劃線機、大型固定式三坐標
測量機、經緯機、光學經緯機和全站機等許多傳統測量工具，是一種更精確、更
可靠的便攜式三維測量工具，而且能夠讓您簡化流程並對您的測量結果充滿信心。

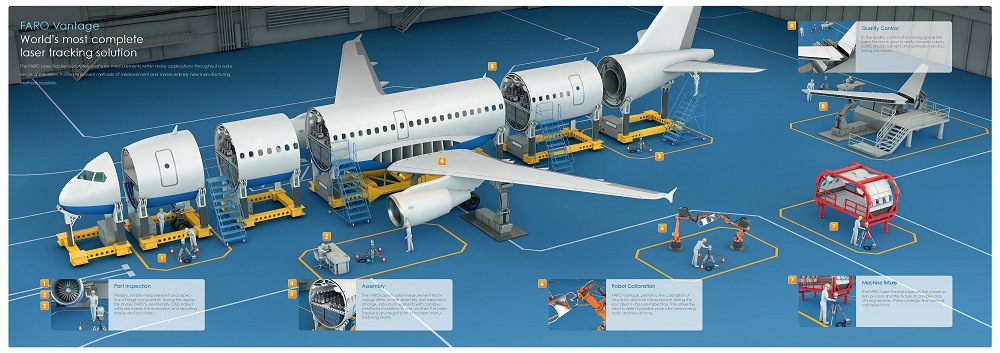

FARO Vantage激光跟蹤機在設備校準、設備安裝、部件檢測、工裝建造與調
試、制造與裝配集成和逆向工程等應用領域締造瞭突破性的效率。通過提高完工
速度、縮短停工時間、消除昂貴的廢料以及獲得精確、一致和值得報告的測量數
據，許多公司節省瞭數百萬美元的費用。利用Vantage激光跟蹤機，您可以制造
出更具競爭力的產品，加快實施產品改進計劃並為當今的技術市場提供高性能的產
品。
作為全球最值得信賴的三維測量技術供應商，FARO利用Vantage徹底改變瞭高
精度、大空間的測量裝備。FARO Vantage運用突破性的激光跟蹤機技術，提供全
球最完善的激光跟蹤系統解決方案。
激光跟蹤機的工作原理簡單易懂，用來測量兩個角和距離。首先，跟蹤機將一束激光發射到緊靠被測量物體的反射靶標上。然後，激光從靶標反射
回來，並沿原路徑重新進入處在原位的跟蹤機。當激光重新進入跟蹤機時，兩個角度編碼器會測量俯仰角度和旋轉角度，同時利用高精度的絕對測距機來確定反射器的三維位置。
尺寸
頭部尺寸：224(寬) x 416(高) 毫米 (8.8(寬)x 16.4(高) 英寸)
頭部重量：12.6公斤(28磅) 控制箱重量：4.8公斤(10.6磅)
控箱制尺寸：290(長) x 158(寬) x 214(高) 毫米(11.4(長) x 6.2(寬) x 8.4(高) 英寸) - 不帶過濾器
316(長) x 158(寬) x 214(高) 毫米(12.4(長) x 6.2(寬) x 8.4(高) 英寸) - 帶有過濾器
測量范圍
最大工作范圍：
80米(262.5英尺)，適用於高精度靶球，溫度范圍10°C ~ 35°C(50°F ~ 95°F)
60米(196.9英尺)，適用於標準的1.5英寸及7/8英寸靶球(SMR) 水平角度范圍：360° – 無旋轉限位
30米(98.4英尺)，適用於標準的½英寸靶球 垂直角度范圍：130°(+77.9° ~ -52.1°)
最小工作范圍：0米(0英尺) –無旋轉限位
環境要求
海拔高度范圍：-700 ~ 9,000米(-2,297 ~ 29,527英尺)**** 濕度：0 ~ 95%，無凝結
工作溫度范圍：-15°C ~ 50°C(5°F ~ 122°F)
激光發射 **
653-663納米激光，最大功率1毫瓦/連續波II級激光產品
MultiView 相機
視場角：30°
單點重復性精度
25點 1.6米：8微米
距離測量性能 ***
TruADM
分辨率：0.5微米(0.00002英寸) 采樣速率：16,000/秒
精度(MPE)：16微米+0.8微米/米(0.00063英寸+ 0.0000096英寸/英尺)
R0參數(MPE)：16微米(0.00063英寸)
最大徑向加速度：30米/秒 ² 最大徑向速度：大於25米/秒
角度測量性能 ***
角精度(MPE)：20微米+ 5微米/米(0.00079英寸+ 0.00006英寸/英尺)
精密水平機的精度：+/- 2弧秒
最大角加速度：860º/秒 ² (15弧度/秒 ² ) 最大角速度：180º/秒(π 弧度/秒)
