基本信息
品牌： | 3DFAMILY | 型號： | VML250 | 操作方式： | 手動 |
功能： | 二維測量 | 精度 ： | 3μm | 軟件： | OVM Lite |
其它型號： | |||||
產品介紹

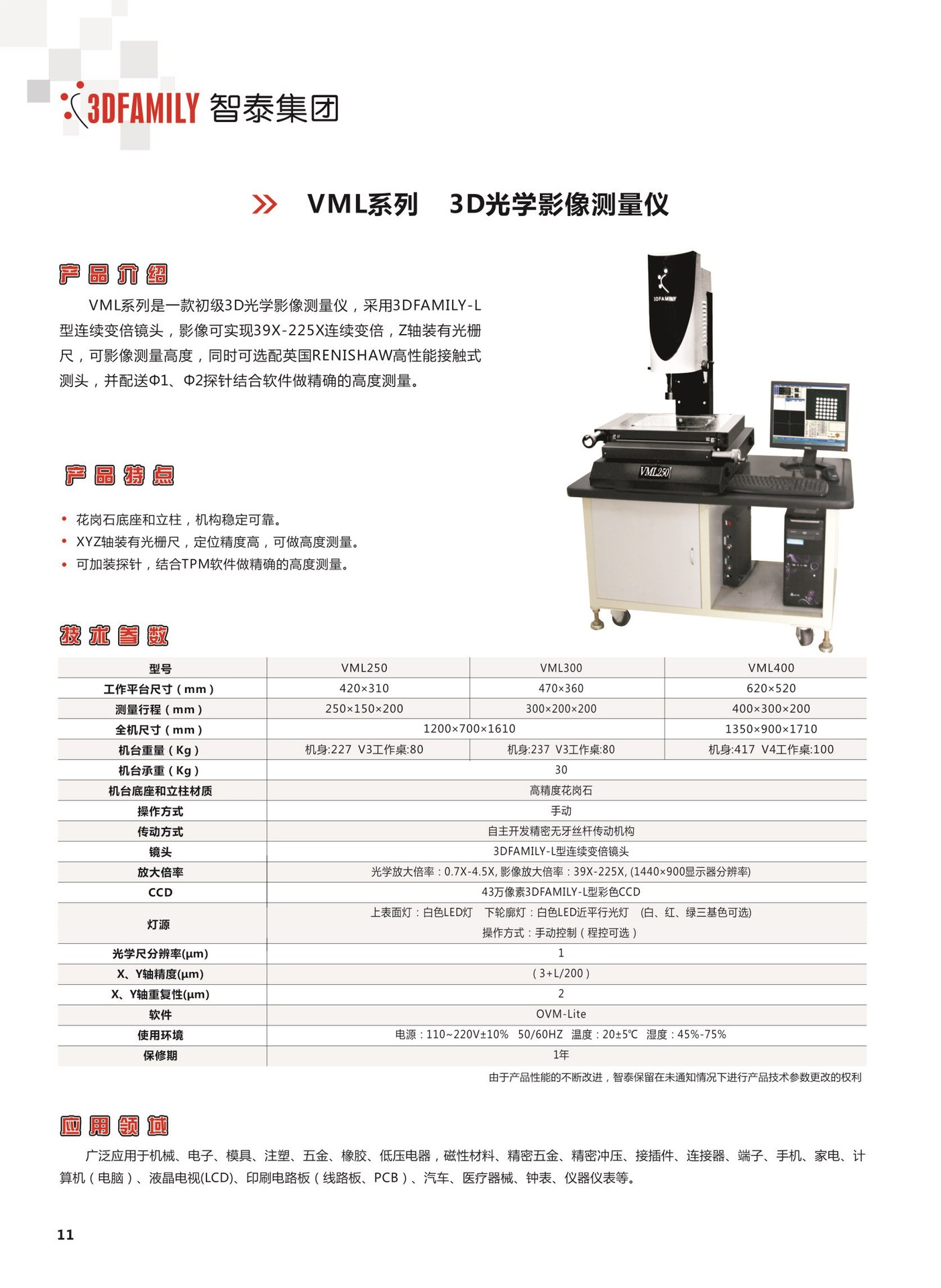

VML系列是一款初級3D光學影像測量機，它采用3DFAMILY-L型連續變倍鏡頭，影像可實現28-180連續變倍，裝有激光指示器能夠精確指示當前測量位置，Z軸裝有光柵尺，可影像測量高度，同時可選配英國RENISHAW高性能接觸式測頭，並配送Φ1、Φ2探針，結合軟件做精確的高度測量。
產品特點
1、花崗石底座和立柱，機構永不變形。
2、Z軸采用交叉導軌加配重塊的全新設計，鏡頭上下升降受力均衡確保精度。
3、激光定位指示器，快速尋找被測量工件位置。
4、鏡頭：3DFAMILY-L型0.7X-4.5X連續變倍鏡頭。
5、X、Y、Z裝有光柵尺，定位精度高，可做高度測量。
技術參數
主要型號 | VML250 |
工作平臺尺寸(mm) | 420310 |
測量行程(mm) | 250*150*200 |
全機尺寸(mm) | 1200*700*1610 |
機臺重量(kg) | 機身：227 V3工作桌：80 |
機臺承重(kg) | 30 |
機臺底座和立柱材質 | 高精度花崗石 |
操作方式 | 手動 |
傳動方式 | 自主開發精密無牙絲桿傳動機構 |
鏡頭 | 3DFAMILY-L型連續變倍鏡頭 |
放大倍率 | 光學放大倍率：0.7X-4.5X |
CCD | 43萬像素3DFAMILY-L型彩色CCD |
燈源 | 上表麵燈：LED燈 白色 |
光學尺分辨率(um) | 1 |
X、Y軸精度(um) | （3+L/200） |
X、Y重復性(um) | 2 |
軟件 | OVM-Lite |
保修期 | 一年 |
使用環境 | 電源：110V-220V±10% 50/60HZ,溫度：20±5℃，濕度：45%-75% |
應用領域
手機配件、傢電制品、連接器、機械配件、精密夾治具、塑膠、五金、電腦周邊行業等
附件
鏡頭、光柵尺、LED冷光源、OVM Lite軟體等
