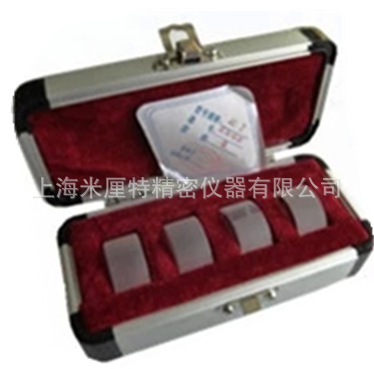

1級平行平晶 25mm-50mm 光學平晶 量具千分尺檢定專用-平麵平晶
簡介
具有兩個（或一個）光學測量平麵的正圓柱形或長方形的量規。光學測量平麵是表麵粗糙度數值和
平麵度誤差都極小的玻璃平麵，它能夠產生光波乾涉條紋（見激光測長技術）。平晶有平麵平晶和平行平晶兩種。平麵平晶用於測量高光潔表麵的平麵度誤差，為用平麵平晶檢驗量塊測量麵的平麵度誤差。平行平晶的兩個光學測量平麵是相互平行的，用於測量兩高光潔表麵的平行度誤差，例如
千分尺兩測量麵的平行度誤差.平晶用光學玻璃或石英玻璃制造。圓柱形平麵平晶的直徑通常為45～150毫米。其光學測量平麵的平麵度誤差為:1級精度的為0.03～0.05微米；2級精度的為0.1微米。常見的長方形平麵平晶的有效長度一般為200毫米。
平行平晶：是以光波乾涉原理為基礎，利用平晶的測量麵與試件的被測量麵之間所出現的乾涉條紋來測量被測量麵的誤差。平行平晶據有高精度的平麵性和平行性。
平行平晶：用於檢定千分尺、杠桿千分尺、杠桿卡規和千分尺卡規等量具測量麵的平麵度和兩相對測量的平行度。
具體規格：
每組平行平晶共四塊，分四個尺寸系列組
測量麵上平麵度偏差：<0.1μm
平麵度局部偏差： >0.03μm
測量麵平行度誤差： 組Ⅰ系列允差值：0.06μm
組Ⅱ、Ⅲ系列允差值：0.08μm
組Ⅳ系列允差值：0.1μm
組Ⅰ | 平行平晶 | 0－25mm | 4塊/組 |
組Ⅱ | 平行平晶 | 25－50mm | 4塊/組 |
組Ⅲ | 平行平晶 | 50－75mm | 4塊/組 |
組Ⅳ | 平行平晶 | 75－100mm | 4塊/組 |
平行平晶尺寸系列表
組號 | 0－25 | 25－50 | 50－75 | 75－100 |
1 | 15.00，15.12 | 40.00，40.12 | 65.00，65.12 | 90.00，90.12 |
2 | 15.12，15.25 | 40.12，40.25 | 65.12，65.25 | 90.12，90.25 |
3 | 15.25，15.37 | 40.25，40.37 | 65.25，65.37 | 90.25，90.37 |
4 | 15.37，15.50 | 40.37，40.50 | 65.37，65.50 | 90.37，90.50 |
5 | 15.50，15.62 | 40.50，40.62 | 65.50，65.62 | 90.50，90.62 |
6 | 15.62，15.75 | 40.62，40.75 | 65.62，65.75 | 90.62，90.75 |
