XLN-盤式扭矩傳感器使用說明
XL系列傳感器是一種測量各種扭矩、轉速及機械功率的精密測量機器。本系列扭矩傳感器是在應變片電測技術基礎上,研制開發的專門傳遞扭矩參數的傳感器。本系列傳感器在傳遞動態、靜態扭矩信號時，能源的提供與信號的傳輸均采用瞭非接觸的方式進行傳遞,避免瞭摩擦，在旋轉傳遞信號時與轉速和轉向無關。因此本系列扭矩傳感器可以適應長時間,高轉速運轉。
XLN型盤式扭矩傳感器是專為軸向安裝空間小的使用場合而設計的一種新型扭矩傳感器，它的軸向尺寸短，法蘭盤輸出，扭矩測量精度高，轉速適用范圍廣，可動態、靜態測量連接部位轉動軸的轉矩、轉速、軸功率。
技術指標：
量程范圍： 0～10000Ｎ·M 精 度: ±0.1~±0.5%Ｆ·Ｓ
轉速范圍: 0~6000轉/分 環境溫度： -20℃-60℃
過載能力: 150% 頻率響應： 100 μs
供電電壓:+15VDC 絕緣強度: 500MΩ
信號輸出：
頻率方波：5～15KHZ脈沖信號——零扭矩：10KHZ
電壓信號：1～5VDC電壓信號 ——零扭矩：3VDC
電流信號：4～20mA電流信號 ——零扭矩：12mA
工作原理：
采用應變片電測技術,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變電信號放大，經過壓/頻轉換，變成與扭應變成正比的頻率信號。
量程的計算及選擇：
計算公式：M=9550×P/n
M：轉矩（N.M）P：功率（Kw）n：轉速（r/min）
在以三相感應電動機為原動機的機械系統中，轉矩量程應選擇為額定轉矩的2～3倍。
產品特點:
- 電源供電和信號傳遞為非接觸式
- 無軸承，轉速適用范圍廣
- 與動力軸、負載軸連接為剛性連接安裝調試方便，用戶軸的徑向跳動小於0.2mm軸向竄動小於0.5mm即可使用，傳感器底部調節螺栓可方便調節安裝間隙。

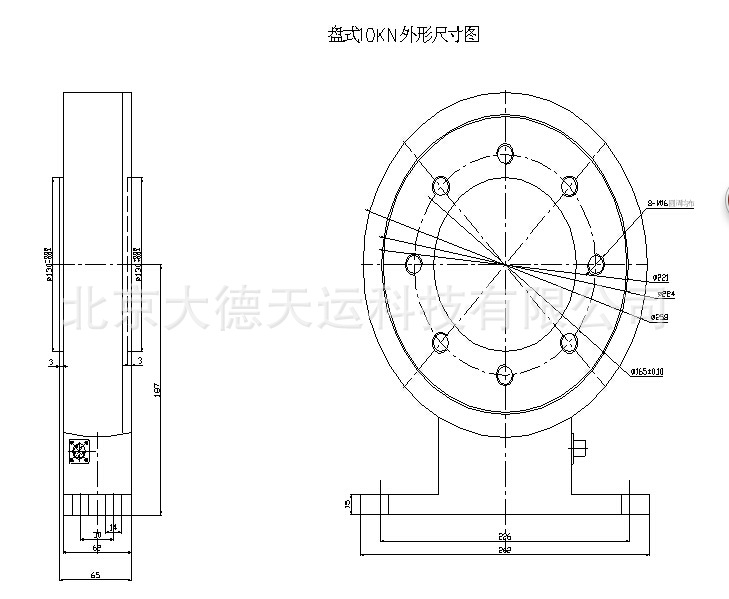

外形尺寸:

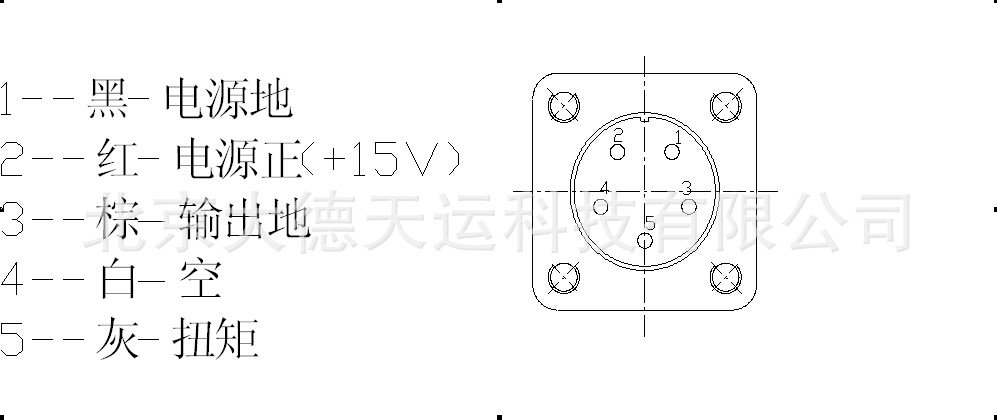

電氣連接圖:
安裝使用：
安裝時先將一端的8個螺栓裝上剛性聯軸器固定在負載或動力軸上;再將另一端的8個螺
栓裝上聯軸器與動力或負載軸固定;調整底座4個螺栓頂住底麵;保正轉動法蘭軸與殼體
間隙（約1.5毫米）左右上下大至均勻,固定底座.固定動力和負載.配鉆兩頂絲窩裝上法
蘭聯軸器尾端頂絲.（兩聯軸器都與兩軸肩頂住可不裝頂絲,)檢測轉動靈活,扭矩信號正確,
即可工作.
註：兩端聯軸器均為（或至少一個)剛性聯軸器.
維護與保養：
■扭矩傳感器應每隔兩年重新標定（送我公司或計量單位）
■應儲存在乾燥、無腐蝕、室溫為-20℃——70℃的環境裡。
註意事項：
■安裝時，不能帶電操作，切莫直接敲打、碰撞傳感器。
■聯軸器的緊固螺栓應擰緊。
■聯軸器的外麵應加防護罩，避免人身傷害。
