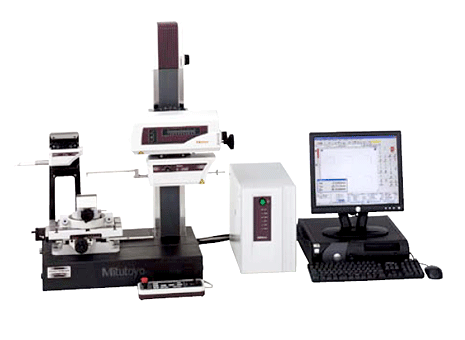

Formtracer(表麵粗糙度/輪廓測量裝置)SV-C3100/SV-C4100

簡單介紹
三豐表麵粗糙度/輪廓測量機 SV-C3100大幅提高的驅動速度(X 軸: 80 mm/s, Z2 軸立柱: 20mm/s) 進一步減少瞭總的測量時間。
為瞭更長時間地保持直線度，三豐公司采用瞭抗老化且極耐磨的非常堅固的陶瓷導軌；驅動器 (X 軸) 和立柱 (Z2 軸) 均配備瞭高精度線形編碼器 (其中Z2 軸上為ABS 型)。因此，在垂直方向對小孔連續自動測量、對較難定位部件的重復測量的重復精度得以提高。

特長：
本機為電動型支柱，觸針式輪廓形狀、表麵粗度量測兩用的復合機。
輪廓形狀量測用Z軸檢出器搭載Holographic光學尺（SV-C4100）、反射型光學尺（SV-C3100）。
表麵粗度量測用Z軸檢出裝置，可對應ISO/新JIS。
檢出器的滑動部為2段式，可提升檢出器交換時的操作性。
資料處理軟體，可做高難度的輪廓形狀、粗度的評價解析。
資料處理裝置的通訊系統使用RS-232C。

表麵粗糙度測量

直線度:±(0.05+0.001L)μm*專用於需要高精度測量的工件。

*S4型、H4型、W4型；L為驅動長度(mm)

符合JIS'82/'94/'01,ISO,ANSI,DIN,VDA等表麵粗糙度的國際標準。

標準配置：高精度測頭(0.75mN/4mN測力)，分辨率高至0.0001μm。

自動測量

在與CNC機型配套使用的眾多外設選件的支持下，可實現自動測量。

輪廓驅動測量

X軸精度:±(0.8+0.01L)μm*Z1軸精度:±(0.8+I0.5HI/25)μm*專用於需要高精度測量的工件。

*SV-C4100S4型、H4型、W4型；L為驅動長度,H為測量高度(mm)

SV-C4100系列的輪廓驅動器配備瞭激光全息測微計測頭，Z1軸寬／窄范圍均能達到極高的精度和分辨率。

基本技術參數:

基座尺寸(WxH):750600mm或1000450mm

基座材料:花崗巖

重量

　主機:140kg(S4),150kg(H4),220kg(W4)

140kg(S8),150kg(H8),220kg(W8)

　控制器:14kg

　遙控箱:0.9kg

電源:100–240VAC±10%,50/60Hz

能耗:400W(主機)

輪廓測量技術參數:

X軸

　測量范圍:100mm或200mm

　分辨率:0.05μm

　檢測方法:反射型線性編碼器

　驅動速度:80mm/s、外加手動

　測量速度:0.02-5mm/s

　移動方向:向前／向後

　直線度:0.8μm/100mm,2μm/200mm

*以X軸為水平方向上

　直線位移:±(1+0.01L)μm(SV-C3100S4,H4,W4)

　精度(20°C時)±(0.8+0.01L)μm(SV-C4100S4,H4,W4)

±(1+0.02L)μm(SV-C3100S8,H8,W8)

±(0.8+0.02L)μm(SV-C4100S8,H8,W8)

*L為驅動長度(mm)

　傾角范圍:±45°

Z2軸(立柱)

　垂直移動:300mm或500mm

　分辨率:1μm

　檢測方法:ABSOLUTE線性編碼器

　驅動速度:0-20mm/s、外加手動

Z1軸(檢測器)

　測量范圍:±25mm

　分辨率:0.2μm(SV-C3100),

　0.05μm(SV-C4100)

　檢測方法:線性編碼器(SV-C3100),

　激光全息測微計(SV-C4100)

　直線位移:±(2+I4HI/100)μm(SV-C3100)

精度(20°C時)±(0.8+I0.5HI/25)μm(SV-C4100)

*H:基於水平位置的測量高度(mm)

　測針上／下運作:弧形移動

　測針方向:向上／向下

　測力:30mN

　跟蹤角度:向上:77°,向下:87°

(使用配置的標準測頭，依表麵粗

糙度而定)

測針針尖尖端半徑:25μm、硬質合金尖端

表麵粗糙度測量的技術參數：

X1軸

　測量范圍:100mm或200mm

　分辨率:0.05μm

　檢測方法:線性編碼器

　驅動速度:80mm/s

　移動方向:向後

　直線度:(0.05+1.5L/1000)μm(S4,H4,W4型)

0.5μm/200mm(S8,H8,W8型)

Z2軸(立柱)

　垂直移動:300mm或500mm

　分辨率:1μm

　檢測方法:ABSOLUTE線性編碼器

　驅動速度:0-20mm/s、外加手動

檢測器

　范圍／分辨率:800μm/0.01μm,80μm/0.001μm,

8μm/0.0001μm

(2400μm使用測頭選件)

　檢測方法:無軌／有軌測量

　測力:4mN或0.75mN(低測力型)

　測針針尖:金剛石、90º/5μmR

(60º/2μmR:低測力型)

　導頭曲率半徑:40mm

　檢測方法:差動電感式

軟件選件

DUALTRACEPAK

測量裝置可自動運行，安裝瞭表麵粗糙度驅動裝置後，表麵粗糙度分析程序SURFPAK-SV自動啟動。同樣，安裝瞭輪廓驅動裝置後，形狀分析程序FORMPAK-1000也自動啟動。即使Formtracer已關閉，離線分析所需程序仍可從屏幕菜單中選出並運行。

ForMTRACEPAK

使用該軟件可以控制馬達驅動的Y軸工作臺和旋轉臺選件，從而實現自動測量。使用該軟件還可以進行輪廓評估，這項評估包括對級差，角度，深度，麵積和其他基於表麵粗糙度數據的特性進行分析。另外，還可以通過設置打印格式建立原始檢測證書，以適應不同的需求。
