概述

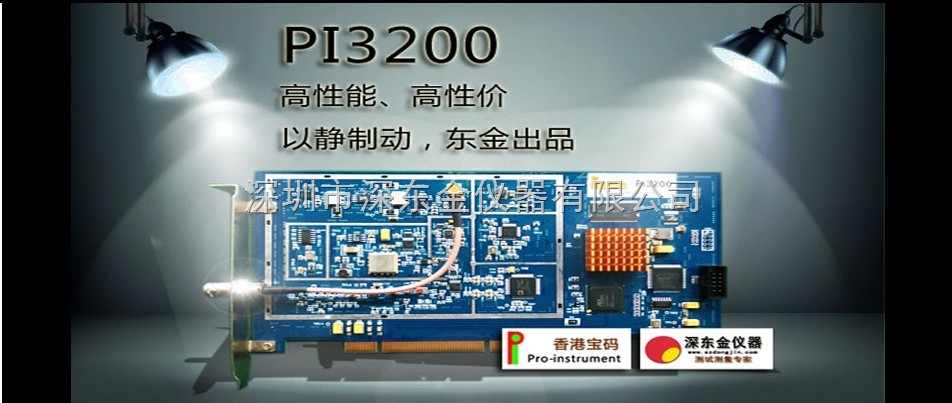

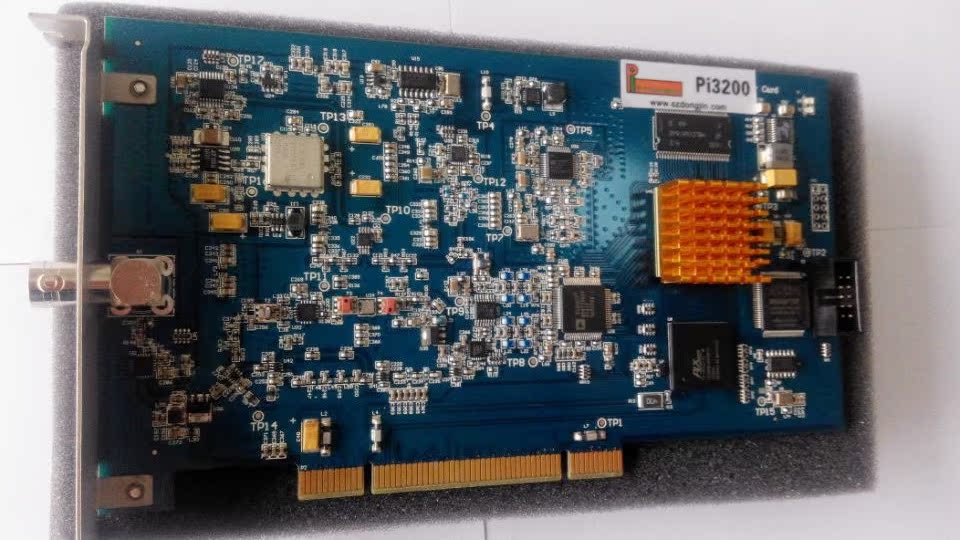

PI3200多制式數字電視信號發生器是深圳市深東金機器有限公司自主研發的多制式數字電視調制卡,該調制卡是數字電視射頻（RF）領域測試測量的專業產品。其主要特點為：高集成性，一張板卡即可兼容世界上幾乎所有的數字電視制式；使用方便，無需搭配專業級的設備，在普通PC上即可運行；性價比高，經濟實用，較低的投入即可帶來專業級的測試效果和優質的團隊服務；一次性投入，可達到多種附加測量效果，如：碼流分析、解碼等專業測試手段；可針對客戶實際測試需求，進行自動化測試程序的定制開發，如：數字電視接收端設備、電視機性能自動化測試測量等。
n      技術特點
 兼容多種制式：ISDB-T CMMB DTMB DVB-C DVB-T/H DVB-S/S2 ATSC ANNEX.B (DVB-C2 DVB-T2即將上市)
 內置VHF/UHF射頻輸出上變頻器, 頻率輸出范圍：40~870MHz,0.01MHz可調；
 輸出電平0~-40dBm或-3~-43dBm 40dBm動態可調（可升級至55dBm動態可調），0.5dB步進；
 支持全部測試碼流格式，如CMMB制式下的MFS和PMS格式流；
 MPEG2-TS碼流實時分析及音視頻解碼播放功能；
 可實現半自動或全自動化測試，可根據客戶要求形成間隔性測試環境，對板卡全部參數進行自動化配置，能夠在無人乾預的情況下實現全麵  的功能測試，長時間的穩定性和性能測試。
  升級方便，客戶自行操作即可，板卡無需返廠；
 1、軟件可享受終身免費升級；2、硬件可享受終身免費維護（包括硬件故障免費排查，硬件損壞免費更換）。

n      適用客戶
數字電視接收終端研發和生產測試
機頂盒研發生產測試
數字電視方案集成商、提供商
數字電視芯片研發制造
數字電視高頻頭研發制造
數字電視產品演示、推廣
模擬數字電視廣播傳輸系統

n      計算機配置要求
CPU：不低於P4@2GHz，或同等AMD的CPU，輸出ISDB-T，CMMB，DTMB需2G雙核。
內存：空閒內存不低於512M字節
顯卡：支持3D加速功能，顯存容量不小於64M，用於視頻解碼。
操作系統：Windows XP，Windows7，(Windows Server2003即將推出)
n        技術指標
RF輸出
接頭：           50歐姆，BNC
頻率范圍：  47~870MHz
頻率精度：±0.5ppm@25℃
頻率穩定度：
870MHz±1ppm±0.5ppm@25℃
相位噪聲： <-90dBc@10KHz
帶外抑制： >50dB(47~870MHz)
插入損耗 >15 dB
PCI總線標準
版本： 2.2
位寬： 32bit
總線頻率： 33 MHz或66MHz
應用軟件
名稱： BKS-TSRuNNer
驅動程序
可用系統: Windows XP或Windows7
運行環境
溫度： 0~45℃
濕度： 0~85%


n        支持標準
制式 標準
DVB-C ITU-T J.83 Annex A
DVB-T/H ETSI EN 300 744
ATSC VSB ATSC A/53E
QAM B ITU-T J.83 Annex B
DTMB GB 20600-2006
CMMB GY/T 220.1-2006
ISDB-T ARIB STD-B31

n        調制參數及指標

1．DVB-T/H
調制模式 QPSK, 16QAM, 64QAM
FFT 2K,4K, 8K
帶寬 5,6, 7, 8 MHz
卷積碼率 1/2, 2/3, 3/4, 5/6, 7/8
防護間隔 1/4, 1/8, 1/16, 1/32
MER(調制誤差比) >41 dB
射頻輸出電平 -43~-3dBm±1 dBm
射頻輸出帶肩 >50dB


2．DVB-C



調制模式 QAM(16,32,64, 128, 256)
符號率 3~6.952Mbaud可調
MER(調制誤差比) >43 dB
射頻輸出電平 -40~0 dBm±1dBm
射頻輸出帶肩 >55dB


3．ATSC


調制方式 8VSB，16VSB
符號率 10.762Ms/s
帶寬 6 MHz
MER(調制誤差比) >41 dB
射頻輸出電平 -43~-3 dBm±1 dBm
射頻輸出帶肩 >52dB


4．QAM-B

調制方式 QAM64, QAM256
符號率 5.057Ms/s,5.361Ms/s
MER(調制誤差比) >41 dB
射頻輸出電平 -43~-3dBm±1 dBm
射頻輸出帶肩 >53dB


5．CMMB

調制方式 BPSK,QPSK,16QAM
BPSK,QPSK,16QAM
帶寬 8MHz
RS碼速率 (240,240),(240,224),
(240,192),(240,176)
(240,192),(240,176)
字節交織模式 Mode 1,2,3
LDPC編碼速率 1/2,3/4
擾碼方式 Mode 0~7
MER(調制誤差比) >43 dB
射頻輸出電平 -43~-3 dBm±1 dBm
射頻輸出帶肩 >50dB


6．DTMB


調制模式 QAM(4NR,4,16,32,64)
子載波模式 1,3780
幀頭模式 PN420,PN595,PN945
FEC碼率 0.4,0.6,0.8
交織模式 模式1
MER(調制誤差比) >40 dB
射頻輸出電平 -43~-3 dBm±1dBm
射頻輸出帶肩 >50dB


7．ISDB-T


帶寬 6MHz
調制模式 QPSK,16QAM,64QAM
卷積碼率 1/2,2/3,3/4,5/6,7/8
保護間隔 1/4,1/8,1/16,1/32

時間間隔長度 Mode1 - 0,4,8,16

Mode2 - 0,2,4,8

Mode3 - 0,1,2,4
段數量 1/13
MER(調制誤差比) >40 dB
射頻輸出電平 -43~-3 dBm±1dBm
射頻輸出帶肩 >52dB
